¿Cómo afecta el tamaño de los fragmentos a la eficiencia del lavado posterior?

En el reciclaje de plástico, la eficiencia de la línea de lavado está predeterminada en la etapa de reducción de tamaño; El tamaño inadecuado de la trituración crea una falla en cascada de alta retención de contaminantes o pérdida catastrófica de rendimiento. Los operadores de plantas frecuentemente luchan con cuellos de botella aguas abajo, como sistemas de filtración obstruidos, consumo excesivo de químicos en lavadoras calientes o mala separación entre fregadero y flotador, y a menudo los diagnostican erróneamente como fallas del equipo de lavado en lugar de inconsistencias en el tamaño de las partículas aguas arriba. La optimización del lavado posterior requiere tratar la reducción de tamaño y el lavado como un sistema acoplado. Esta guía desglosa la relación técnica entre el tamaño de la trituración y la eficacia del lavado, proporcionando un marco para evaluar y seleccionar la trituradora de plástico adecuada para las operaciones de la planta de reciclaje a fin de maximizar el rendimiento de escamas limpias.

• El área de la superficie dicta la calidad del lavado: el tamaño óptimo del material triturado maximiza el área de la superficie expuesta a la fricción mecánica y a los agentes químicos sin cruzar el umbral de generación excesiva de finos.
• Consistencia sobre el rendimiento bruto: una trituradora que produce una curva de distribución de partículas estrecha y uniforme evita las ineficiencias duales de las escamas de gran tamaño (que atrapan la suciedad) y el polvo de tamaño insuficiente (que se pierde como lodo).
• La combinación de equipos es fundamental: las arandelas de fricción, los tanques de flotación y fregadero y las lavadoras calientes tienen tolerancias dimensionales específicas; La producción de la trituradora debe diseñarse para que coincida exactamente con estas especificaciones posteriores.
• Prevención de fallas de presión del sistema aguas abajo: Los finos no controlados pasan por alto las pantallas de filtración y obstruyen los orificios de las boquillas de pulverización de alta presión, lo que provoca caídas de presión sistémicas y detiene la agitación mecánica.
• Las pruebas del fabricante no son negociables: asociarse con un fabricante calificado de máquinas trituradoras de plástico para realizar pruebas de materiales específicos es la única forma verificable de garantizar el tamaño de producción requerido antes del gasto de capital.

La física del tamaño de los fragmentos en las operaciones de lavado de plástico

Definición de los criterios de éxito

Establecer los requisitos básicos para escamas limpias implica medir partes aceptables por millón (ppm) de contaminantes orgánicos, papel y pegamento. La geometría de las partículas influye mucho en estas métricas. Si las escamas son demasiado grandes, las arandelas de fricción no pueden fregar eficazmente las superficies internas. Si las escamas son demasiado pequeñas, se comportan de forma impredecible en la dinámica de fluidos, provocando pérdidas de material. Los operadores deben definir especificaciones exactas para su producto final antes de ajustar el equipo aguas arriba. Una línea de reciclaje de HDPE rígido destinada a aplicaciones de calidad alimentaria requiere geometrías de partículas muy diferentes a las de una línea de películas agrícolas que produce pellets de baja calidad. El éxito de toda la operación depende de alcanzar un punto óptimo dimensional específico donde la agitación mecánica y los tratamientos químicos puedan funcionar de manera óptima.

Al evaluar la calidad de las hojuelas, los directores de planta observan la curva de distribución del material triturado. Una curva de campana estrecha indica que la gran mayoría del material se encuentra dentro del rango de tamaño objetivo. Los valores atípicos en ambos extremos de esta curva representan ineficiencias operativas. Los valores atípicos grandes transportan contaminantes a través del sistema, mientras que los valores atípicos pequeños representan una pérdida de rendimiento y una mayor carga de tratamiento de aguas residuales. El control de esta curva comienza en la etapa de reducción primaria.

Relación área de superficie a volumen

Las escamas más pequeñas aumentan la superficie disponible para los detergentes y la agitación mecánica para eliminar los contaminantes de la superficie. En los sistemas de lavado en caliente, la penetración química depende de una relación de superficie específica a volumen. Cuando las escamas se cortan en dimensiones uniformes, los agentes cáusticos disuelven los adhesivos de manera uniforme en todo el lote. El espesor irregular o el diámetro excesivo impiden que los detergentes lleguen a la suciedad incrustada, lo que provoca el rechazo de lotes. La realidad matemática de la penetración química dicta que una escama de 12 mm se lavará significativamente más rápido y más a fondo que una escama de 25 mm, suponiendo que el espesor se mantenga constante.

Sin embargo, luchar por la máxima superficie tiene límites. Si el material se tritura demasiado finamente, el área de la superficie aumenta exponencialmente, pero la integridad estructural de las escamas disminuye. Esto conduce a una degradación del material durante un lavado mecánico agresivo. El objetivo es encontrar el punto exacto donde se maximiza el área de superficie para la exposición química sin comprometer la resistencia física necesaria para soportar las paletas de fricción y el estrés térmico.

Ratios de consumo de productos químicos y dinámica de inyección del circuito de lavado

Las distribuciones irregulares del tamaño de las partículas alteran la tasa de extracción de productos químicos y los requisitos de dosificación en los circuitos de lavado. Los tamaños de escamas inconsistentes obligan a los operadores a utilizar proporciones de concentración de detergente más altas para compensar las fracciones más grandes que no se lavan adecuadamente. Esto aumenta drásticamente los costos operativos. La trituración uniforme garantiza un consumo de productos químicos predecible, estabilizando la dinámica de inyección del circuito de lavado y evitando el desperdicio de productos químicos. Cuando una línea de lavado recibe una alimentación constante de escamas de tamaño uniforme, los sistemas de dosificación automatizados pueden mantener concentraciones químicas precisas, reduciendo el volumen total de soda cáustica o detergentes necesarios por tonelada de material procesado.

Considere la dinámica de un sistema de lavado continuo en caliente. Si el material de alimentación contiene una mezcla de escamas de 10 mm y 40 mm, las escamas de 10 mm se procesarán en exceso, absorbiendo potencialmente el exceso de productos químicos, mientras que las escamas de 40 mm saldrán del sistema con adhesivos residuales. Para evitar que las escamas de 40 mm no superen el control de calidad, los operadores suelen aumentar la concentración química y el tiempo de residencia, desperdiciando recursos en la fracción más pequeña. Una distribución ajustada del tamaño de las partículas elimina esta ineficiencia.

El problema de las hojuelas de gran tamaño (retención de contaminantes)

Las piezas grandes y rígidas protegen los adhesivos y la suciedad de las paletas de las lavadoras de fricción. Los materiales flexibles, como las películas agrícolas, corren el riesgo de ahuecarse o doblarse. Cuando las películas grandes se pliegan sobre sí mismas, atrapan los contaminantes y los transportan directamente a través del proceso de flotación-hundimiento. Este blindaje físico evita que el agua y los productos químicos lleguen a la suciedad, garantizando una alta retención de contaminantes en el producto final. Las escamas de gran tamaño también cruzan los conductos de descarga y bloquean las válvulas giratorias, lo que provoca cuellos de botella mecánicos que requieren intervención manual y tiempo de inactividad del sistema.

En los plásticos rígidos, las piezas de gran tamaño suelen conservar sus curvas estructurales originales, como el cuello o la base de una botella. Estas curvas actúan como bolsas protectoras para la suciedad y los residuos orgánicos. Las arandelas de fricción mecánica se basan en superficies planas o ligeramente curvadas que se frotan entre sí para desalojar los contaminantes. Cuando una pieza es demasiado grande y conserva su geometría compleja, las paletas de fricción no pueden hacer un contacto efectivo con las superficies internas, lo que permite que los contaminantes pasen intactos a través del tendedero.

El problema de las multas (pérdida de rendimiento y estrés del sistema)

Los finos normalmente se definen como partículas de menos de 2 mm. Los finos excesivos pasan por alto las pantallas mecánicas y sobrecargan los sistemas de filtración de agua. Aumentan los costos de tratamiento de aguas residuales y representan una pérdida directa de rendimiento vendible. Cuando una trituradora genera demasiado polvo, la planta de reciclaje efectivamente muele las ganancias potenciales hasta convertirlas en lodos irrecuperables. Las multas también crean graves problemas mecánicos dentro de la línea de lavado. Actúan como una pasta abrasiva, acelerando el desgaste de los impulsores de bombas, codos de tuberías y rejillas centrífugas.

El impacto financiero de las multas es doble. En primer lugar, cada kilogramo de finos generado es un kilogramo de material que no se puede vender como escamas limpias. En segundo lugar, estos finos deben eliminarse del agua de lavado, lo que requiere costosos floculantes, coagulantes y una operación frecuente de filtro prensa. Minimizar los finos en la etapa de trituración es la forma más efectiva de mejorar la rentabilidad general de la planta y reducir las cargas de cumplimiento ambiental.

Evaluación de una trituradora de plástico para la integración en una planta de reciclaje

Categorías de soluciones

Las tecnologías de reducción de tamaño primaria varían en cuanto a la consistencia de la producción y la idoneidad para el lavado posterior. Seleccionar el equipo adecuado requiere comprender cómo las diferentes mecánicas de corte influyen en la distribución final del tamaño de las partículas. El objetivo es una curva de campana estrecha de tamaños de escamas, minimizando tanto las piezas de gran tamaño como el polvo microscópico. Los operadores de plantas deben evaluar las trituradoras en función de su geometría de corte, velocidad del rotor y configuraciones de criba.

1. Evalúe el flujo de material específico (rígido versus flexible, limpio versus altamente contaminado).
2. Determine el tamaño de partícula objetivo requerido por la línea de lavado aguas abajo.
3. Evalúe el diseño de la cámara de corte para determinar la accesibilidad y la velocidad de mantenimiento.
4. Analice la configuración del rotor y la disposición de las cuchillas para una acción de corte óptima.
5. Revise las opciones de pantalla y la facilidad para cambiar la pantalla durante la operación.
6. Calcule el rendimiento esperado en función del tamaño de la pantalla de destino.
7. Investigue el sistema de transmisión para obtener una protección adecuada contra sobrecarga y torsión.

Dinámica de trituradora de eje único frente a granuladora

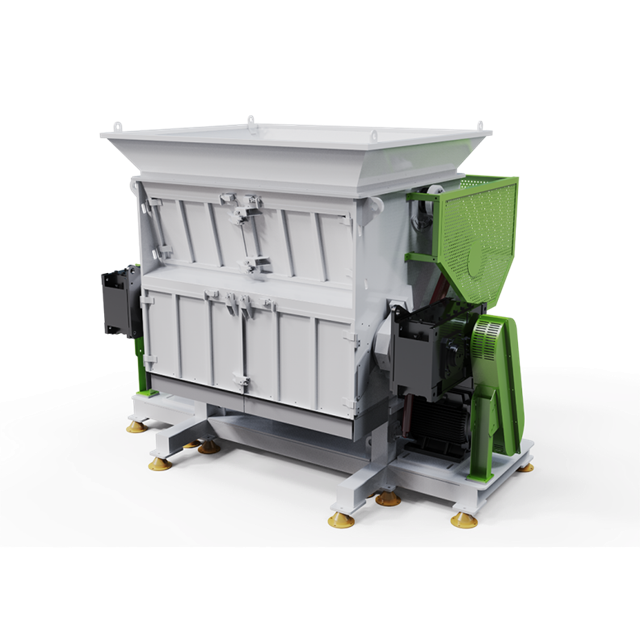

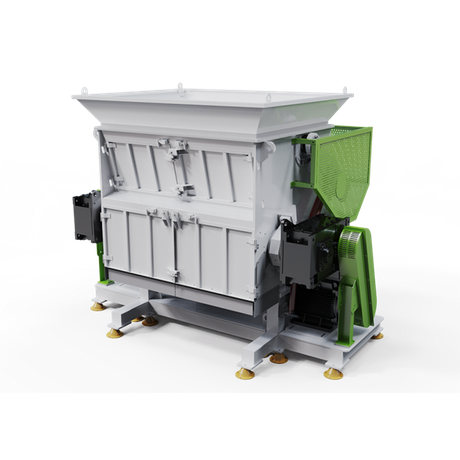

Una trituradora de un solo eje proporciona una reducción primaria uniforme y controlada con una generación mínima de finos en comparación con los granuladores de alta velocidad. El diseño del rotor, las configuraciones de las cuchillas y los espacios de corte dictan la uniformidad de la fracción triturada. La trituración a baja velocidad y alto torque desgarra el material limpiamente, mientras que la granulación a alta velocidad a menudo rompe los plásticos quebradizos, creando finos excesivos que interrumpen el lavado posterior. La acción de corte de una máquina de un solo eje se basa en un ariete hidráulico que empuja el material contra un eje giratorio equipado con coronas de corte cuadradas o rectangulares. Este mecanismo de alimentación controlado garantiza que el material se corte en lugar de romperse.

Los granuladores, que funcionan a RPM mucho más altas, utilizan una acción de corte similar a una tijera. Si bien es excelente para la reducción secundaria de materiales limpios, el uso de un granulador para la reducción primaria de plásticos contaminados provoca un rápido desgaste de las cuchillas y una generación masiva de finos. El impacto a alta velocidad rompe la suciedad y la arena, incrustándolas aún más en la matriz plástica y creando una nube de microplásticos que inevitablemente abrumará el sistema de filtración de la línea de lavado.

Tamaño de pantalla y consistencia de salida

La geometría interna de la criba, incluido el tamaño del orificio, la forma y el área abierta, rige el tamaño máximo de partícula que ingresa a la línea de lavado. Existe una estricta compensación entre tamaños de pantalla más pequeños, que ofrecen una mejor lavabilidad, y un menor rendimiento con una mayor generación de calor. Los operadores deben seleccionar configuraciones de criba que equilibren la necesidad de hojuelas pequeñas y lavables con la capacidad de procesamiento de la máquina. Una criba con orificios de 40 mm procesará el material mucho más rápido que una criba con orificios de 20 mm, pero las escamas resultantes requerirán un lavado posterior más agresivo.

Cómo el tamaño de los fragmentos afecta a los equipos de lavado específicos posteriores

Lavadoras de fricción y barras rociadoras de alta presión

El tamaño de las partículas interactúa directamente con la velocidad del rotor y la malla de la criba en una arandela de fricción. El exceso de finos y microplásticos escapa a la filtración básica y obstruye los orificios de las boquillas rociadoras de los circuitos internos de recirculación del agua de lavado. Esto provoca caídas de presión en el sistema y detiene los ciclos de lavado mecánico continuo. Por el contrario, los materiales de gran tamaño corren el riesgo de provocar atascos en el rotor o desgaste excesivo de las cribas internas. Las lavadoras de fricción funcionan haciendo girar el material a altas velocidades contra una criba estacionaria, utilizando la fricción entre las escamas y la criba para eliminar la suciedad. Si las escamas son demasiado grandes, cierran el espacio entre el rotor y la pantalla, provocando fallas mecánicas catastróficas.

El riesgo de obstrucción del orificio de la boquilla es una preocupación principal para los equipos de mantenimiento. Las barras rociadoras de alta presión dependen de una presión de agua constante para expulsar los contaminantes a través de las rejillas de la lavadora de fricción. Cuando los finos pasan por alto la filtración primaria de agua y entran en las bombas de alta presión, se acumulan en las boquillas rociadoras. Una boquilla parcialmente obstruida crea un lavado desigual, mientras que una boquilla completamente obstruida deja secciones del material completamente sin lavar. Mantener un tamaño de triturado constante con un mínimo de finos es la única forma confiable de proteger estos sistemas de aspersión críticos.

Tanques de separación de flotador-sumidero (dinámica de densidad)

El tamaño uniforme de los fragmentos estabiliza el comportamiento hidrodinámico de los plásticos en la separación de densidad. Los microplásticos y los finos alteran la tensión superficial, haciendo que los contaminantes pesados ​​floten o los plásticos livianos se hunda. Cuando el tamaño de las partículas varía enormemente, la separación por gravedad específica se vuelve poco confiable, lo que lleva a una contaminación cruzada entre las fracciones que se hunden y las que flotan. Los tanques de flotación-hundimiento se basan en el principio de que los materiales con una gravedad específica menor que el agua (como PE y PP) flotarán, mientras que los materiales con una gravedad específica mayor que el agua (como PET y PVC) se hundirán.

Sin embargo, la dinámica de fluidos complica este simple principio. Un trozo muy grande de plástico pesado podría atrapar burbujas de aire y hacer que flote temporalmente. Por el contrario, una pieza microscópica de plástico liviano podría quedar atrapada en la corriente descendente creada por materiales pesados ​​que se hunden. Además, los finos excesivos crean una suspensión que altera la densidad y viscosidad general del baño de agua, alterando por completo los parámetros de separación. Un tamaño de trituración uniforme garantiza que todas las partículas se comporten de forma predecible según su verdadera gravedad específica.

Sistemas de lavado en caliente (penetración química y térmica)

Existe una relación directa entre el tamaño de las escamas, el tiempo de residencia y las proporciones de concentración de sosa cáustica en los sistemas de lavado en caliente. La optimización de las tasas de extracción de productos químicos requiere calcular el tamaño de partícula óptimo para lograr la disolución completa del pegamento sin degradar la estructura del polímero. Las escamas uniformes permiten a los operadores minimizar los aditivos químicos y al mismo tiempo garantizar una limpieza profunda. Las lavadoras calientes suelen funcionar a temperaturas entre 80 °C y 90 °C y utilizan una combinación de energía térmica, agitación mecánica y agentes químicos para eliminar adhesivos y aceites rebeldes.

Si el tamaño de la trituración es inconsistente, los operadores enfrentan una elección difícil: optimizar el tiempo de residencia para las hojuelas pequeñas y correr el riesgo de dejar pegamento en las hojuelas grandes, u optimizar para las hojuelas grandes y correr el riesgo de degradar térmicamente las hojuelas pequeñas. La degradación térmica hace que el plástico se vuelva quebradizo y decolore, arruinando su valor. Al alimentar a la lavadora caliente con una distribución de tamaño de partículas estrictamente controlada, los operadores pueden marcar la temperatura exacta, la concentración química y el tiempo de residencia necesarios para lograr una limpieza perfecta sin dañar el polímero.

Compensaciones: equilibrio del rendimiento, la consistencia de las partículas y los costos operativos

Consumo de energía y desgaste del rotor

Lograr tamaños de trituración cada vez más pequeños requiere un aumento exponencial en el consumo de energía. Buscar un tamaño de triturado inicial innecesariamente pequeño acelera el desgaste de las cuchillas y el tiempo de inactividad por mantenimiento en la máquina trituradora de plástico . Los operadores deben equilibrar los beneficios posteriores de las escamas pequeñas con los costos iniciales del uso de energía y el reemplazo de las palas. Cada vez que una cuchilla del rotor corta un trozo de plástico, consume energía eléctrica y desgasta ligeramente el filo. Obligar a una trituradora a producir escamas de 15 mm en lugar de 30 mm significa que las cuchillas deben realizar muchos más cortes por tonelada de material.

Este aumento de la frecuencia de corte conduce a un mayor consumo de amperaje en los motores de accionamiento principal y a una degradación más rápida de las coronas de corte. Cuando los cuchillos se vuelven desafilados, dejan de cortar y comienzan a rasgar o extruir el material a través de la pantalla. Esto genera enormes cantidades de calor, derrite el plástico y crea partículas largas y fibrosas que causan estragos en los equipos posteriores. Mantener los cuchillos afilados y seleccionar un tamaño de trituración objetivo razonable son prácticas esenciales para controlar los costos operativos.

Reducción de dos etapas versus reducción de una sola etapa

La evaluación del diseño del sistema implica comparar una trituradora primaria seguida de un granulador húmedo secundario con un intento de reducción de una sola pasada. Los sistemas de dos etapas suelen proporcionar una mejor consistencia de las partículas y una menor generación de finos. Los sistemas de una sola etapa reducen el espacio que ocupan los equipos, pero a menudo aumentan los requisitos de mantenimiento y reducen el rendimiento general. En una configuración de dos etapas, la trituradora primaria está equipada con una criba más grande (por ejemplo, 40 mm) para desmenuzar rápidamente artículos voluminosos sin generar finos. Luego, el material se introduce en un granulador húmedo equipado con una criba más pequeña (por ejemplo, de 15 mm).

El granulador húmedo utiliza agua en la cámara de corte para enfriar las cuchillas, lavar el material durante el proceso de corte y hacer pasar las hojuelas calibradas a través de la malla inmediatamente. Esto evita que el material rebote alrededor de la cámara de corte y genere polvo. Si bien un sistema de dos etapas requiere más espacio y mantenimiento del equipo, casi siempre produce una distribución superior del tamaño de las partículas y un producto final más limpio en comparación con obligar a una sola trituradora a hacer todo el trabajo.

Riesgos de implementación y mitigación con su fabricante

Pruebas de materiales y prueba de concepto

Los compradores deben exigir pruebas empíricas al fabricante de su máquina trituradora de plástico utilizando su material de alimentación específico. Las métricas a seguir durante las pruebas incluyen análisis de distribución del tamaño de partículas, porcentaje de finos y tasas de rendimiento. Las pruebas de películas agrícolas requieren parámetros diferentes a los de las botellas rígidas de HDPE o PET. Nunca confíe en tablas de rendimiento genéricas o pruebas de materiales estándar. Los niveles de contaminación específicos, el contenido de humedad y la mezcla de polímeros de su material de alimentación real alterarán drásticamente el rendimiento de la trituradora.

Durante la prueba, recopile muestras del producto triturado y realice un análisis de tamiz para determinar la distribución exacta del tamaño de las partículas. Pese la fracción de material que cae por debajo de 2 mm para calcular la tasa de generación de finos. Inspeccione las hojuelas más grandes en busca de signos de desgarro, derretimiento o ahuecamiento excesivo. Si el resultado no cumple con los estrictos requisitos de su línea de lavado posterior, trabaje con el fabricante para ajustar la velocidad del rotor, la configuración de las cuchillas o la geometría de la criba hasta lograr los resultados deseados.

Integración con líneas de lavado existentes

Es vital evaluar la integración física y del sistema de control de una nueva trituradora en el equipo posterior heredado. Los operadores deben mitigar el riesgo de desajustes en el rendimiento, como una trituradora que supera la capacidad de la arandela de fricción. La integración adecuada evita fluctuaciones de presión en la línea de pulverización y garantiza un flujo de material continuo y estable. Una trituradora que produce 3 toneladas por hora es inútil si el tanque de flotador situado aguas abajo sólo puede procesar 2 toneladas por hora. El sistema retrocederá constantemente, lo que requerirá que la trituradora se detenga y arranque, lo que aumenta el desgaste de los componentes impulsores.

La integración del sistema de control implica vincular el PLC de la trituradora con el panel de control central de la línea de lavado. Esto permite que el sistema ajuste automáticamente la velocidad de alimentación de la trituradora en función de los niveles de carga del equipo posterior. Por ejemplo, si la centrífuga de la lavadora caliente comienza a consumir demasiado amperaje, el sistema de control puede desacelerar automáticamente el ariete hidráulico de la trituradora, reduciendo la velocidad de alimentación hasta que la centrífuga elimine el cuello de botella. Este nivel de integración es esencial para mantener una operación de reciclaje estable y eficiente.

Conclusión

La eficacia de una línea de lavado posterior está estrictamente ligada a la calidad y consistencia del material triturado que recibe. La optimización del tamaño de los fragmentos es un requisito previo para el reciclaje de alta pureza. Al evaluar los equipos de reducción de tamaño, dé prioridad a las máquinas que ofrecen un control preciso sobre la distribución del tamaño de las partículas, configuraciones de pantalla robustas y una generación verificable de bajos finos para proteger las boquillas de aspersión y los circuitos químicos posteriores.

1. Audite los cuellos de botella de su línea de lavado actual para identificar áreas donde las inconsistencias en el tamaño de las partículas están causando fallas mecánicas o pérdida de rendimiento.
2. Defina su distribución ideal del tamaño de partículas en función de las tolerancias dimensionales específicas de sus arandelas de fricción, tanques de flotador y fregadero y sistemas de lavado en caliente.
3. Inicie pruebas de materiales con fabricantes de trituradoras de primer nivel utilizando su material de alimentación exacto para verificar el rendimiento y las tasas de generación de finos.
4. Implemente un programa de mantenimiento estricto para las cuchillas y cribas de la trituradora para garantizar una calidad de producción constante durante la vida útil de la máquina.

Preguntas frecuentes

P: ¿Cuál es el tamaño de fragmento ideal para los tendederos de plástico?

R: El tamaño ideal depende del material específico y del equipo posterior. Normalmente, oscila entre 10 mm y 20 mm. Esta gama proporciona un equilibrio óptimo, maximizando la superficie de limpieza y manteniendo al mínimo la generación de finos.

P: ¿Cómo afectan las multas a los tanques de separación de flotador-sumidero?

R: Los finos alteran la dinámica de los fluidos dentro del tanque. Crean problemas de suspensión y alteran la tensión superficial, lo que hace que los contaminantes pesados ​​floten y los plásticos livianos se hunda, lo que resulta en una grave contaminación cruzada de las fracciones separadas.

P: ¿Por qué se prefiere una trituradora de un solo eje para la reducción primaria antes del lavado?

R: Utiliza una acción de corte de alta torsión y baja velocidad. Este método desgarra el material limpiamente, produciendo partículas muy uniformes con significativamente menos finos en comparación con los granuladores de alta velocidad, que tienden a romper el plástico.

P: ¿Cómo los finos de la trituradora provocan caídas de presión aguas abajo y obstrucciones en las boquillas?

R: Altas concentraciones de finos de tamaño insuficiente pasan por alto las cribas de separación primaria. Entran en los circuitos de recirculación del agua de lavado, se acumulan dentro de los orificios de las boquillas rociadoras y obstruyen el flujo de agua. Esto reduce la presión del sistema y reduce drásticamente la eficiencia del lavado.

P: ¿Ajustar el tamaño de la rejilla de la trituradora puede mejorar la eficiencia del lavado en caliente?

R: Sí. Los tamaños de criba más pequeños producen escamas con relaciones superficie-volumen más altas. Esto permite una penetración química más rápida y predecible y ayuda a los operadores a optimizar las tasas de extracción de detergente para una mejor limpieza.

P: ¿Cómo puedo comprobar si una máquina trituradora de plástico cumplirá con mis requisitos de lavado?

R: Envíe materiales de muestra directamente al fabricante para realizar pruebas. Solicite un informe detallado de distribución del tamaño de partículas (PSD) para verificar la consistencia de la salida y garantizar que el porcentaje de finos se mantenga dentro de sus límites aceptables.
