¿Cómo debe una fábrica equilibrar la capacidad de trituración, lavado y peletización?

Las capacidades de los equipos no coincidentes en una planta de reciclaje crean graves consecuencias financieras y operativas. Los frecuentes tiempos de inactividad, los cuellos de botella de materiales y el consumo excesivo de energía por tonelada pueden destruir rápidamente la rentabilidad de una instalación. La compra de máquinas independientes basadas en hojas de especificaciones aisladas genera ineficiencias de línea catastróficas. Las afirmaciones teóricas sobre capacidad a menudo fracasan en escenarios del mundo real. Los cambios en la densidad del material, la variabilidad del tamaño de las partículas y la retención de humedad entre etapas invalidan estos números de referencia.

El equilibrio sistémico de la línea y el pretratamiento adecuado del material son necesidades absolutas de ingeniería. No se puede simplemente conectar tres máquinas y esperar un flujo continuo. Esta guía proporciona un marco técnico para sincronizar las etapas de trituración, lavado y peletización. Exploraremos cómo garantizar una operación continua, maximizar la producción y evaluar las capacidades de integración de proveedores al invertir en equipos de reciclaje de plástico industrial..

Conclusiones clave

• Dimensionamiento impulsado por el sistema: La capacidad debe calcularse usando una metodología de 'tracción': determinando primero la producción objetivo del peletizador y dimensionando el equipo de lavado y trituración aguas arriba para alimentar esa línea base continuamente.
• Gestión del pretratamiento y del tamaño de las partículas: la uniformidad del tamaño de las escamas y el acondicionamiento químico/térmico adecuado durante la fase de lavado son tan críticos para el rendimiento final como la potencia bruta de la máquina.
• Contabilización de la pérdida de material: el equilibrio efectivo de la línea debe tener en cuenta la reducción de peso debido a la eliminación de la contaminación en la fase de lavado y la extracción de humedad antes de la extrusión.
• Integración de buffer: La ubicación estratégica de contenedores de compensación y silos de buffer no es negociable para absorber micro-paradas y evitar que los cuellos de botella ascendentes mueran de hambre a las extrusoras descendentes.
• Responsabilidad del proveedor: el abastecimiento de un solo fabricante de máquinas peletizadoras de plástico o de un integrador que garantice el rendimiento de la línea completa a través de las pruebas de aceptación de fábrica (FAT) mitiga el riesgo de incompatibilidad entre máquinas.

El costo de la asimetría en los equipos de reciclaje de plástico industrial

Una línea de reciclaje equilibrada funciona con alta eficiencia y mínima interrupción. El éxito en este entorno significa lograr una eficacia general del equipo (OEE) superior al 85 %. Debería ver un amperaje estable en los motores del extrusor, lo que indica una alimentación de material constante. Cuando las capacidades se alinean perfectamente, todo el sistema funciona como un solo organismo. El material fluye sin problemas desde la fase inicial de trituración hasta la clasificación final del pellet. Los operadores dedican menos tiempo a eliminar atascos y más tiempo a monitorear las métricas de control de calidad.

Los obstáculos surgen rápidamente cuando las capacidades son asimétricas. Una trituradora de gran tamaño que alimenta una lavadora de tamaño pequeño crea un desbordamiento inmediato del material. Los operadores deben detener constantemente la trituradora para permitir que la lavadora se ponga al día, lo que provoca un desgaste innecesario en el arrancador del motor y las correas de transmisión de la trituradora. Por el contrario, un peletizador de gran tamaño que funciona con un alimento escaso desperdicia enormes cantidades de electricidad. También degrada la calidad del polímero debido al tiempo excesivo de residencia dentro del cilindro calentado. El material se quema o pierde su integridad estructural antes de llegar a la matriz, lo que da como resultado gránulos quebradizos que no pasan las pruebas de impacto.

Las penalizaciones por consumo de energía afectan duramente al presupuesto operativo. Hacer funcionar motores de alta potencia por debajo de su capacidad de carga óptima desperdicia kilovatios-hora. Las trituradoras y extrusoras requieren mucha energía solo para girar. Si permanecen inactivos o funcionan medio vacíos debido a retrasos en el suministro, su costo de energía por tonelada de producto terminado se dispara. Las operaciones eficientes exigen que estos enormes motores funcionen continuamente con la carga diseñada. Un motor de extrusión de 250 kW que funciona al 40 % de su capacidad sigue generando una carga base enorme, lo que destruye sus márgenes en cada turno.

Para identificar estas asimetrías tempranamente, los gerentes de planta deben realizar un seguimiento de métricas operativas específicas en toda la línea. El monitoreo de la frecuencia de las alarmas de alto nivel del contenedor de sobretensión proporciona información inmediata sobre el exceso de capacidad aguas arriba. El seguimiento de la presión de desgasificación al vacío en la extrusora revela si la etapa de secado de la línea de lavado no logra mantener el rendimiento. Estos puntos de datos permiten ajustes mecánicos específicos en lugar de conjeturas.

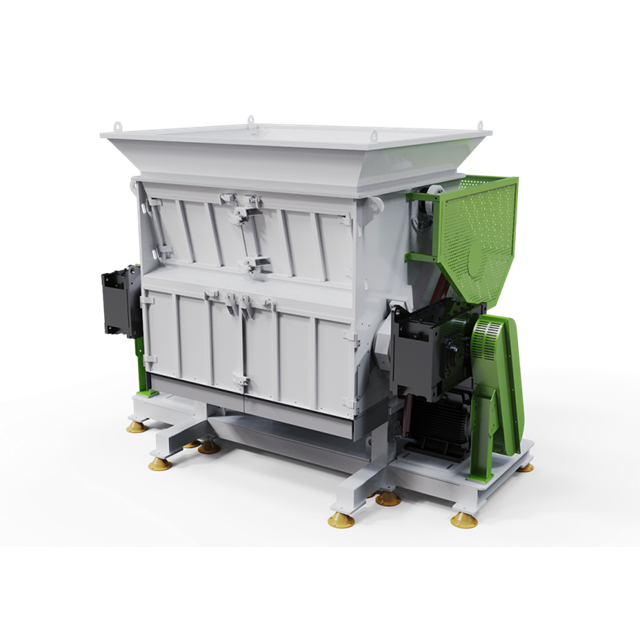

Etapa 1: Dimensionamiento de la Fase de Trituración y Trituración

La densidad aparente y la forma del material dictan el verdadero rendimiento de una trituradora. Los plásticos rígidos se comportan de manera muy diferente a las películas flexibles dentro de una cámara de corte. El espesor de la pared también juega un papel importante en la rapidez con la que una máquina puede procesar chatarra. Debe ir más allá de la capacidad indicada por el fabricante. Una trituradora con capacidad para 1000 kg/h en tubos gruesos de HDPE podría alcanzar solo 400 kg/h en películas sueltas de LDPE. Las características físicas del volumen de entrada lo cambian todo, requiriendo diferentes diseños de rotor y ángulos de pala para mantener las velocidades de alimentación.

El tamaño del orificio de la criba trituradora determina la distribución del tamaño de partículas (PSD). Esto impacta directamente en los requisitos de ingesta de la fase de lavado. Los tamaños de partículas inconsistentes alteran la velocidad de alimentación de todos los equipos posteriores. Los copos más pequeños se lavan más rápido y más a fondo. Sin embargo, reducir el tamaño de la criba reduce el rendimiento de la trituradora y aumenta la generación de finos. El polvo y los finos representan pérdidas directas de material que terminan en el sistema de aguas residuales. Encontrar el tamaño de criba exacto que equilibre el rendimiento con la eficiencia del lavado requiere probar su flujo de material específico.

La capacidad de trituración siempre debe exceder la capacidad aguas abajo. Debe dimensionar la fase de trituración y trituración entre un 15 y un 20 % más que la producción de peletización objetivo. Esta asignación para aumentos repentinos tiene en cuenta realidades operativas inevitables. Las hojas se desafilan durante un turno, lo que reduce la eficiencia del corte. Mamparas ciegas con material derretido o etiquetas mojadas. El mantenimiento de rutina, como la eliminación de atascos, requiere paradas breves. La capacidad adicional garantiza que el resto de la línea nunca pase hambre.

La configuración del rotor también afecta el equilibrio de la capacidad. Las palas del rotor escalonadas proporcionan una acción de corte más continua en comparación con las palas rectas, lo que reduce los picos de amperaje y permite una tasa de descarga más constante. Al dimensionar la trituradora, debe tener en cuenta el tiempo necesario para afilar las cuchillas y ajustar la separación. Una máquina cuyo mantenimiento es difícil ampliará los plazos de mantenimiento, anulando cualquier ventaja teórica de capacidad que pueda tener sobre el papel.

Etapa 2: Calibración de la línea de lavado de plástico

El porcentaje de suciedad, etiquetas y aceites dicta el tiempo necesario de lavado por fricción y separación fregadero-flotador. Las películas agrícolas muy sucias requieren una agitación intensa. Una mayor contaminación exige un mayor tiempo de residencia en los tanques. Este tiempo de procesamiento prolongado reduce efectivamente el rendimiento por hora de la línea de lavado de plástico . No se puede forzar el paso del material sucio rápidamente sin sacrificar la calidad final del pellet. Las RPM de la arandela de fricción y el estado de la pantalla deben monitorearse diariamente para garantizar que realmente esté eliminando contaminantes en lugar de simplemente empujar agua sucia.

El pretratamiento químico optimiza la eliminación de la suciedad y acondiciona la superficie del polímero. El lavado en caliente con soda cáustica y tensioactivos descompone los pegamentos y aceites rebeldes. Este acondicionamiento químico afecta directamente la eficiencia de la extrusión posterior. Los copos limpios y bien acondicionados se derriten de manera más uniforme. También reducen la frecuencia de las purgas del cambiador de malla durante la extrusión. Los agentes humectantes adecuados garantizan que los contaminantes se separen completamente del valioso plástico en los tanques de flotación y fregadero, evitando que los plásticos pesados ​​se arrastren con la fracción ligera.

El equilibrio efectivo de la línea requiere cálculos precisos de la pérdida de rendimiento. La eliminación de la contaminación reduce el peso total del flujo de material. Si un lote de chatarra posconsumo contiene un 15 % de suciedad y humedad, el peso de salida de la lavadora será un 15 % menor que el peso de entrada de la trituradora. Los equipos aguas abajo deben dimensionarse para este volumen reducido. No tener en cuenta la pérdida de rendimiento da como resultado extrusoras ineficientes y de gran tamaño que luchan por mantener un sello de fusión consistente.

La capacidad de secado actúa como puente crítico entre el lavado y la peletización. Las centrífugas mecánicas y los secadores térmicos deben trabajar juntos para extraer la humedad. La humedad residual debe caer por debajo de umbrales específicos, a menudo por debajo del 1-3 %, antes de ingresar al extrusor. Las escamas húmedas provocan formación de espuma y degradación en la masa fundida. La secadora suele convertirse en el cuello de botella oculto en la línea de lavado, limitando el rendimiento de toda la planta. Actualizar los elementos calefactores de un secador térmico o aumentar las RPM de la centrífuga a menudo puede desbloquear capacidad oculta en toda la línea.

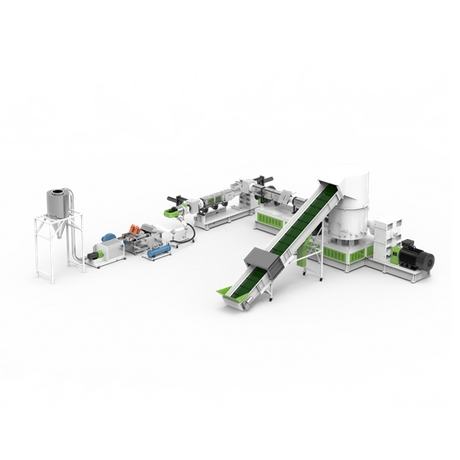

Etapa 3: Optimización del sistema de peletización de plástico

La densidad aparente de las hojuelas lavadas y secas dicta la eficiencia de la alimentación. Los materiales ligeros y esponjosos tienen dificultades para entrar de forma natural en el tornillo extrusor. A menudo se necesitan alimentadores forzados o compactadores-extrusores para materiales de baja densidad como la película LDPE. El sistema de peletización de plástico debe coincidir con las configuraciones de velocidad del tornillo (RPM) y variador de frecuencia (VFD) con estas velocidades de alimentación específicas. La alimentación constante evita el aumento repentino y garantiza una presión de fusión estable en el cabezal del troquel.

Las características del material dictan el diseño del tornillo, la relación longitud/diámetro (L/D) y los requisitos de desgasificación al vacío. El índice de flujo de fusión (MFI) del plástico determina cómo se comporta bajo calor y cizallamiento. Los materiales muy impresos o húmedos requieren una doble desgasificación agresiva para eliminar los volátiles. Se necesitan cambiadores de malla de filtración de material fundido más fino para corrientes contaminadas. Tanto la desgasificación como la filtración fina restringen el flujo de fusión, lo que reduce el rendimiento general. Debe dimensionar el motor de accionamiento del extrusor para soportar el aumento de torsión necesario para empujar el material a través de estas restricciones.

La configuración de la matriz de peletización influye en gran medida en la contrapresión y el rendimiento. El diámetro del orificio del troquel, la relación de área abierta y la relación de compresión deben alinearse con la viscosidad del polímero. Los sistemas de enfriamiento, ya sean de anillo de agua, de hilo o submarinos, deben coincidir con la velocidad de extrusión. Los sistemas de clasificación y secado de pellets requieren una calibración cuidadosa. Un enfriamiento inadecuado provoca grumos, generación de finos y gránulos deformes que no pasan los controles de calidad. La temperatura del agua en el anillo de enfriamiento debe controlarse estrictamente mediante enfriadores para mantener una forma constante del pellet.

La dinámica del cambio de pantalla también juega un papel muy importante en la producción continua. Los cambiadores de malla continuos de doble pistón permiten a los operadores cambiar las mallas de filtro sucias sin detener el flujo de fusión. Si utiliza un cambiador de malla manual o de placa única en material altamente contaminado, las frecuentes paradas de la línea destruirán sus promedios de rendimiento diario, independientemente del tamaño del cilindro del extrusor.

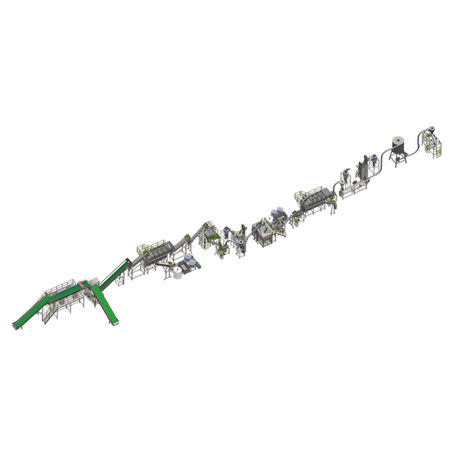

Las matemáticas del equilibrio de líneas y el diseño físico

Calcular la capacidad requiere un enfoque de ingeniería inversa conocido como método "pull". Comienza con el producto terminado deseado y trabaja hacia atrás. Si su objetivo es 1000 kg/h de pellets terminados, debe calcular el rendimiento de lavado requerido. Esto implica tener en cuenta la eliminación de humedad y la pérdida de finos. Luego, calcula el insumo de trituración requerido, teniendo en cuenta la pérdida por contaminación y el tiempo de inactividad por desgaste de las cuchillas.

Desacoplar las tres etapas con silos de amortiguación es una estrategia de ingeniería fundamental. Los silos intermedios absorben las microobstrucciones y mantienen el flujo de la línea. Debe colocar contenedores de compensación entre el lavado y la peletización. Esto permite el funcionamiento continuo de la extrusora incluso si la trituradora se detiene para un cambio de cuchilla de 15 minutos. Sin amortiguadores, una sola trituradora atascada detiene toda la fábrica al instante.

La instalación física de la línea dicta la mecánica de transferencia. Los sistemas de transporte neumáticos, ciclones y sinfines deben manejar los volúmenes calculados. Debe dimensionar correctamente estos puntos de transferencia para evitar retrasos en el material. Las líneas neumáticas mal diseñadas dañan los pellets o permiten la acumulación de polvo entre las etapas de procesamiento. El diseño debe minimizar las distancias de transporte y al mismo tiempo permitir un espacio adecuado para el acceso de mantenimiento.

Equilibrar el gasto de capital con el tiempo de actividad operativa requiere decisiones estratégicas. Comprar capacidades exactamente iguales reduce los costos iniciales pero crea un alto riesgo de parada de la línea. Desarrollar un exceso de capacidad del 20% en el sector upstream con reservas sustanciales requiere una mayor inversión inicial. Sin embargo, este enfoque garantiza el máximo tiempo de actividad operativa. La rentabilidad a largo plazo de la extrusión continua suele superar el coste inicial de equipos más grandes.

Al diseñar el diseño físico, siga estos pasos secuenciales para garantizar un flujo de material adecuado:

1. Mapee las caídas de servicios públicos principales (energía, agua, aire comprimido) para minimizar recorridos largos de conductos.
2. Coloque el extrusor primero, ya que requiere la base más estable y una alineación precisa.
3. Ubique los silos intermedios directamente encima o adyacentes a la garganta de alimentación del extrusor para utilizar la alimentación por gravedad siempre que sea posible.
4. Dirija los tanques de la línea de lavado para permitir un fácil acceso de montacargas para la eliminación de lodos y el reemplazo de los contenedores de químicos.
5. Aísle el equipo de trituración y trituración en un recinto insonorizado para proteger a los operadores del ruido mientras mantiene una alimentación del transportador en línea recta.

Evaluación de un fabricante de máquinas granuladoras de plástico

Evalúe la capacidad de un proveedor para diseñar una línea cohesiva, no solo vender unidades individuales. Las capacidades de integración de sistemas separan a los verdaderos socios de los simples intermediarios de equipos. Busque integración centralizada de controlador lógico programable (PLC). Esto permite que las máquinas se comuniquen, equilibren el flujo de material y ajusten automáticamente las velocidades de alimentación de forma dinámica. Un sistema inteligente ralentiza la trituradora automáticamente si el tanque de lavado se acerca a su capacidad máxima.

Un fabricante confiable de máquinas granuladoras de plástico debe ofrecer personalización de componentes clave. Las máquinas estandarizadas rara vez manejan perfectamente distintos flujos de chatarra. Necesita configuraciones de tornillos personalizadas y placas de troquel hechas a medida. Los componentes de pretratamiento personalizados en función de su combinación de materiales específica son vitales. El procesamiento de botellas de PET requiere una ingeniería completamente diferente a la del reciclaje de envases flexibles de HDPE.

Exija pruebas de aceptación en fábrica (FAT) utilizando su material de desecho real. Un fabricante creíble garantizará el rendimiento y las métricas de calidad de todo el sistema. No se limitarán a verificar máquinas aisladas que ejecuten plástico de prueba limpio. Las pruebas con desechos contaminados revelan verdaderas limitaciones de rendimiento. También expone cualquier problema de alimentación o de retención de humedad antes de que el equipo se envíe a sus instalaciones.

Evaluar la cadena de suministro del proveedor en busca de piezas de desgaste críticas. Las cuchillas de las trituradoras, los cambiadores de criba, los tornillos de la extrusora y las placas de matriz se desgastan con regularidad. Debe asegurarse de que la capacidad a largo plazo no se degrade por tiempos de inactividad prolongados por mantenimiento en espera de piezas. Un fabricante con un inventario local sólido mantiene su planta en funcionamiento. Solicite plazos de entrega específicos para artículos de alto desgaste durante la fase de adquisición.

Riesgos de implementación y estrategias de mitigación

Los cambios en los flujos de chatarra presentan un riesgo enorme para las líneas equilibradas. El cambio de chatarra industrial limpia a desechos posconsumo altera la densidad aparente y los niveles de contaminación. Debe incorporar unidades de velocidad variable en el sistema para ajustarlo dinámicamente. Los tanques de acondicionamiento modulares permiten a los operadores aumentar el tiempo de residencia de los lotes más sucios. La flexibilidad en el diseño inicial evita que la línea quede obsoleta cuando cambia la oferta del mercado.

Los programas de mantenimiento preventivo a menudo provocan paradas en cascada de la planta si no se planifican correctamente. Las trituradoras requieren cambios frecuentes de cuchillas para mantener el rendimiento. Las líneas de lavado requieren una limpieza regular del tanque para eliminar el lodo. Las extrusoras requieren cambios de pantalla y mantenimiento de troqueles. La línea debe diseñarse con suficiente capacidad de amortiguación para que estas ventanas de mantenimiento no se superpongan de manera destructiva. El mantenimiento escalonado mantiene el extrusor en funcionamiento mientras se reparan los componentes anteriores.

La capacidad de tratamiento del agua es otro riesgo que con frecuencia se pasa por alto. Si su planta de tratamiento de aguas residuales no puede procesar el efluente generado por la línea de lavado a plena capacidad, se verá obligado a ralentizar toda la operación. Asegúrese de que sus sistemas de filtración de agua y dosificación de productos químicos tengan el tamaño adecuado para manejar la salida teórica máxima de las lavadoras de fricción y los tanques de flotador-sumidero.

Conclusión

El reciclaje de plástico exitoso depende en gran medida de la dinámica de fluidos y el flujo continuo. No se trata simplemente de una serie de procesos mecánicos aislados unidos entre sí. Lograr rentabilidad requiere una alineación precisa de las capacidades de trituración, lavado y peletización.

Priorice a los proveedores que ofrecen controles PLC integrados e ingeniería de tornillos personalizada. Exija cálculos transparentes de pérdidas de rendimiento y sistemas probados de gestión de reservas. Un diseño de línea coherente evita cuellos de botella y maximiza la eficiencia energética.

Para avanzar de manera efectiva, tome estas medidas prácticas:

• Lleve a cabo una auditoría integral de materiales, sopesando los insumos frente a la contaminación y el resultado deseado.
• Calcule la capacidad upstream requerida utilizando el método de extracción de ingeniería inversa.
• Solicite propuestas de equilibrio personalizadas y de línea completa de integradores de equipos experimentados.
• Diseñe el diseño de su planta para incluir silos de amortiguación adecuados entre todas las etapas principales de procesamiento.

Preguntas frecuentes

P: ¿Cuál es la relación de capacidad ideal entre una trituradora y una peletizadora?

R: Las trituradoras generalmente deben tener entre un 15% y un 25% más de capacidad teórica que el peletizador. Este exceso de capacidad explica el inevitable desgaste de las cuchillas, el obscurecimiento de la malla y la pérdida de rendimiento del material durante la fase de lavado. Garantiza que el extrusor nunca se quede sin material.

P: ¿Cómo afecta el contenido de humedad de la línea de lavado de plástico al rendimiento de peletización?

R: El exceso de humedad provoca formación de espuma en la masa fundida y requiere una desgasificación agresiva al vacío. Esto ralentiza el proceso de extrusión, aumenta el consumo de energía y degrada gravemente la calidad final del pellet al crear huecos y estructuras débiles.

P: ¿Por qué es necesario un silo intermedio en los equipos de reciclaje de plástico industrial?

R: Los silos intermedios desacoplan las etapas de procesamiento. Permiten que la extrusora funcione continuamente con las escamas almacenadas mientras el equipo anterior se detiene temporalmente para mantenimiento de rutina, cambios de cuchillas o manejo de aumentos repentinos de material inesperados.

P: ¿Cómo afectan las especificaciones de los troqueles al rendimiento de un sistema de peletización de plástico?

R: La configuración del troquel, específicamente el tamaño del orificio y la relación de compresión, determina la contrapresión en el extrusor. Un troquel de tamaño inadecuado restringe el flujo de fusión, lo que provoca la degradación del material, reduce el rendimiento por hora y aumenta la carga del motor.

P: ¿Puedo procesar plásticos rígidos y películas flexibles en la misma línea equilibrada?

R: Procesar ambos requiere una modularidad significativa. Si bien es posible, la línea debe contar con transmisiones de velocidad variable, cribas trituradoras intercambiables y alimentadores forzados especializados para manejar las diferencias drásticas en la densidad aparente y el comportamiento de alimentación.
