- Todo
- Nombre del producto
- Palabras clave
- Modelo de producto
- Resumen del producto
- Descripción del producto
- Búsqueda de texto completo
Español
Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-23 Origen:Sitio
La viabilidad económica del reciclaje de PET depende de la calidad final del material. El delta de precios entre el rPET (botella a botella) de calidad alimentaria y el PET de calidad de fibra reciclado dicta la rentabilidad de la planta. El procesamiento de residuos de PET expone el polímero al estrés térmico, la humedad y la contaminación. Estos factores provocan degradación hidrolítica, pérdida de viscosidad intrínseca (IV) y coloración amarillenta. Lograr rPET de alto valor requiere evaluar capacidades específicas de procesamiento mecánico y térmico. No se pueden simplemente derretir copos sucios y esperar un resultado de calidad botella. Esta guía desglosa cómo la maquinaria especializada preserva la integridad del polímero y los criterios técnicos necesarios para evaluar estos sistemas.
Definir la calidad del PET reciclado requiere medir métricas específicas. Los niveles de viscosidad intrínseca objetivo deben alinearse con el producto final previsto. Las aplicaciones en botella normalmente requieren una IV de 0,78 a 0,84 dl/g. Las métricas de color y claridad determinan si el material funciona para envases transparentes. Los límites de contaminación de partes por millón (ppm) determinan el cumplimiento de la calidad alimentaria. No controlar el entorno de reciclaje afecta directamente estas métricas a través de varias vías de degradación.
La humedad reacciona agresivamente con el PET a altas temperaturas. Cuando las escamas de PET húmedas ingresan a un sistema de extrusión, las moléculas de agua atacan los enlaces éster dentro de las cadenas poliméricas. Esta reacción química rompe cadenas largas en fragmentos más cortos. El resultado es una caída catastrófica de la viscosidad intrínseca. La correlación directa entre la humedad residual en las escamas y las gotas intravenosas durante la extrusión significa que incluso una retención mínima de humedad degrada el material final. Los operadores deben mantener un estricto control de la humedad antes de que el material alcance la fase de fusión.
| Contenido de humedad antes de la extrusión | Caída IV esperada (dl/g) | Grado del material resultante |
|---|---|---|
| > 1,0% (mal secado) | 0,15 - 0,20 | Fibra de baja calidad / Fleje |
| 0,5% - 1,0% (Secado Mecánico Estándar) | 0,08 - 0,12 | Termoformado / Chapa |
| < 0,05% (Secado con Desecante / Vacío Profundo) | 0,02 - 0,04 | Botella a botella (grado alimentario) |
Las cadenas de polímero se rompen bajo una tensión cortante excesiva y un tiempo de residencia prolongado en el cilindro del extrusor. La fricción mecánica del tornillo extrusor genera calor. Si el material permanece demasiado tiempo en zonas calentadas, el polímero se degrada térmicamente. Esta degradación genera acetaldehído. El acetaldehído provoca un grave color amarillento del polímero y altera el sabor de las bebidas embotelladas. Minimizar el esfuerzo cortante y al mismo tiempo lograr una masa fundida homogénea requiere geometrías de tornillo especializadas.
La contaminación por PVC presenta una enorme amenaza para el procesamiento de PET. El PVC se degrada a las temperaturas estándar de procesamiento de PET, generando ácido clorhídrico. Este ácido destruye el lote de PET circundante y causa graves daños corrosivos a la maquinaria. Los residuos de etiquetas de papel, etiquetas de fundas de plástico y residuos de adhesivo provocan decoloración y puntos negros. Arruinan por completo la claridad óptica del rPET fundido final. Las tapas de poliolefina (HDPE o PP) frecuentemente ingresan a la corriente fundida si no se separan. Estos materiales no se mezclan con PET. Alteran las propiedades físicas del plástico reciclado, provocando debilidades estructurales en los productos moldeados.

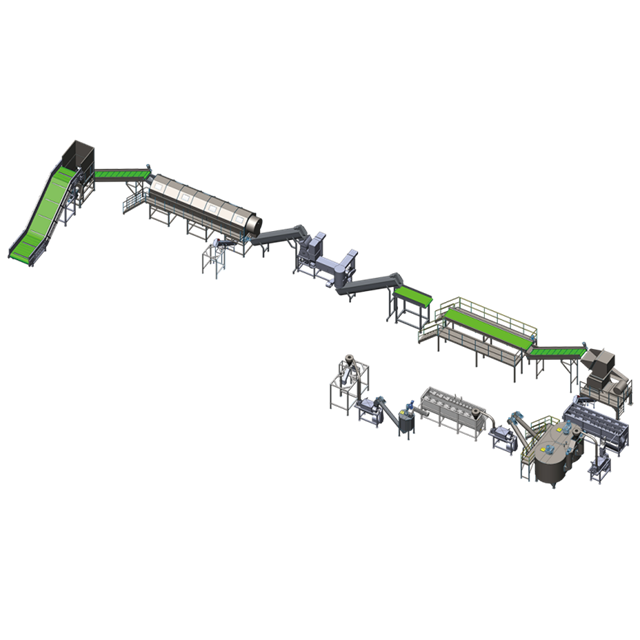

Transformar fardos posconsumo en escamas de alta pureza requiere una secuencia de etapas mecánicas. Una completa de reciclaje de plástico para residuos de PET máquina integra múltiples componentes especializados. Estos se encargan del pretratamiento, la clasificación, la reducción de tamaño, el lavado y el secado.
El proceso comienza rompiendo fardos compactados de botellas posconsumo. Los raspadores de etiquetas automatizados, conocidos como desetiquetadores, eliminan las etiquetas de funda (PVC/PETG) y las etiquetas de papel antes de reducir el tamaño. La separación temprana de las etiquetas protege la química del lavado posterior. Si las botellas se aplastan con las etiquetas adheridas, la fricción y el calor hacen que la contaminación del adhesivo se adhiera a la superficie del PET. Esto hace que el pegamento sea casi imposible de quitar más adelante.
La integración de sistemas de clasificación por infrarrojo cercano (NIR) y por color permite a las instalaciones separar automáticamente los contenedores de PET de los que no son de PET. Estos clasificadores ópticos identifican y expulsan botellas de colores no conformes que arruinan los lotes de PET transparente. Los detectores de metales automatizados se colocan en líneas transportadoras para identificar metales ferrosos y no ferrosos. La eliminación de estos metales protege las herramientas de corte y los tornillos de extrusión de daños catastróficos.
La reducción de tamaño suele ocurrir en dos etapas. Las trituradoras de servicio pesado de uno o dos ejes se encargan de la rotura inicial de las pacas, rompiendo las botellas en pedazos gruesos. Luego, los granuladores de alta velocidad cortan el material en escamas uniformes. El diseño de las cuchillas y la configuración del rotor en una trituradora de botellas de plástico húmeda minimizan la generación de finos y polvo. La molienda húmeda implica agregar agua directamente a la cámara de trituración. Esto reduce el calor de fricción, elimina la suciedad inicial y los residuos azucarados y extiende la vida útil de las hojas de corte.
Una especializada línea de lavado de plástico actúa como defensa principal contra las impurezas orgánicas y químicas. El lavado en caliente utiliza arandelas de fricción con temperatura controlada y detergentes químicos (sosa cáustica) para disolver los pegamentos rebeldes. Los tanques de separación de flotador-sumidero utilizan diferenciales de gravedad específicos. El PET tiene una densidad superior a 1,3 g/cm³ y se hunde. Las poliolefinas como las tapas de HDPE y PP tienen una densidad inferior a 1,0 g/cm³ y flotan. Esto permite un fácil desnatado y eliminación. Las etapas de enjuague y neutralización garantizan que todos los residuos del lavado cáustico se eliminen por completo.
La eliminación de la humedad de las escamas lavadas implica una deshidratación centrífuga mecánica seguida de un secado con desecante térmico. Los secadores centrífugos hacen girar las escamas a altas velocidades para eliminar el agua de la superficie. Los secadores térmicos empujan aire seco y caliente a través del material para extraer la humedad absorbida. Los umbrales de humedad objetivo son estrictos. El procesamiento estándar requiere menos del 1% de humedad. Los sistemas de extrusión directa exigen menos del 0,05%. Alcanzar estos umbrales previene la degradación hidrolítica.
Evaluar la etapa de procesamiento térmico requiere evaluar cómo el equipo maneja la fusión, la desgasificación y la filtración. Esta etapa determina las propiedades mecánicas finales del rPET.
Para procesar hojuelas de PET se necesitan extrusoras de doble o triple ventilación equipadas con bombas de alto vacío. Estos sistemas de vacío extraen la humedad residual, los compuestos orgánicos volátiles (COV) y los monómeros justo antes de la fase de fusión. Hacer un vacío profundo elimina estos elementos antes de que reaccionen con las cadenas de polímeros bajo calor. Esto evita la degradación hidrolítica y permite a los operadores procesar escamas sin grandes silos de presecado.
La evaluación de cambiadores de malla continuos de tipo pistón versus sistemas de retrolavado continuo es un paso crítico en el diseño del sistema. La filtración por fusión elimina impurezas microscópicas como fibras de papel no derretidas, motas de aluminio o geles poliméricos degradados. Los operadores deben equilibrar la filtración a nivel de micras con la necesidad de minimizar los picos de presión y el esfuerzo cortante. Los sistemas de retrolavado limpian automáticamente las rejillas del filtro invirtiendo el flujo de fusión. Esto permite un funcionamiento continuo sin tener que cerrar la línea para cambios manuales de pantalla.
| tipo de filtración de PET | Mecanismo operativo | Mejor aplicación |
|---|---|---|
| Estándar de doble pistón | Cambios de pantalla manuales sin detener la línea. | Chatarra de PET postindustrial limpia y altamente clasificada. |
| Retrolavado continuo | Utiliza presión de fusión para purgar los contaminantes de las pantallas automáticamente. | PET posconsumo con contaminación moderada de papel/aluminio. |
| Filtro láser (rotativo) | Raspado continuo de un cilindro de criba giratorio. | Corrientes altamente contaminadas que requieren un alto rendimiento. |
La investigación de un fabricante de máquinas peletizadoras de plástico requiere analizar ofertas tecnológicas específicas. Determine si ofrecen peletización bajo el agua versus peletización de hebras tradicional. Los sistemas submarinos enfrían la masa fundida inmediatamente en la cara del troquel. Esto evita la oxidación y garantiza una geometría esférica uniforme de los gránulos. Evaluar la capacidad del fabricante para personalizar la geometría del tornillo. La relación longitud-diámetro (L/D) y la relación de compresión deben adaptarse específicamente a las propiedades reológicas únicas del PET para garantizar una fusión suave.
La policondensación de estado sólido (SSP) sirve como paso final para reconstruir las cadenas de polímeros y aumentar la viscosidad intrínseca para aplicaciones de botella a botella. El proceso SSP calienta gránulos de PET amorfo en un ambiente de vacío o de gas inerte a temperaturas justo por debajo de su punto de fusión. Esto hace que las cadenas cortas de polímeros se unan, aumentando el peso molecular y la IV. SSP también proporciona capacidades críticas de descontaminación. La extracción de contaminantes volátiles microscópicos bajo alto vacío permite que el rPET final alcance el cumplimiento de la calidad alimentaria de la FDA y la EFSA.
El diseño de una instalación de reciclaje implica equilibrar prioridades operativas en competencia. Los gerentes de planta deben tomar decisiones calculadas con respecto a la calidad de la producción versus el volumen total.
Los operadores se enfrentan a un equilibrio constante entre clasificación y lavado agresivos frente al rendimiento total del material. Los parámetros de clasificación altamente agresivos expulsan más botellas marginales, lo que reduce el volumen total de pellets terminados. Sin embargo, este estricto proceso de rechazo garantiza un rPET de pureza ultraalta que alcanza un precio de mercado superior. Encontrar el equilibrio exacto depende del mercado objetivo de los pellets finales.
La evaluación de los gastos operativos de calentar tanques de lavado en caliente, operar secadores térmicos y alimentar extrusoras de alto vacío debe sopesarse con los ingresos generados por tonelada de producción. Los sistemas de alto rendimiento requieren insumos masivos de energía. La optimización del aislamiento, la utilización de sistemas de recuperación de calor y la selección de motores eficientes ayudan a controlar los costos de energía mientras se mantienen los niveles de rendimiento necesarios.
El abastecimiento de componentes individuales de diferentes proveedores permite crear una línea altamente personalizada adaptada a desafíos específicos de materias primas. Sin embargo, la integración de máquinas dispares crea complejidades en el sistema de control y complica los reclamos de garantía. Invertir en una línea de reciclaje llave en mano integrada y de un solo proveedor garantiza que las trituradoras, lavadoras y extrusoras se comuniquen sin problemas. Esto reduce los dolores de cabeza de integración, pero puede limitar la flexibilidad si se requieren componentes propietarios específicos.
La ejecución de un proyecto de reciclaje de PET implica importantes riesgos operativos y de ingeniería. Una planificación adecuada evita costosos tiempos de inactividad y degradación del material.
Subestimar los requisitos de espacio, tratamiento de agua y energía para una línea completa de lavado y peletización de PET es un punto de falla común. Estos sistemas requieren enormes volúmenes de agua y generan efluentes muy contaminados. Realice auditorías integrales del sitio antes de la compra de equipos. Integre sistemas de filtración de agua de circuito cerrado para gestionar las aguas residuales, reducir el consumo de agua municipal y garantizar el cumplimiento de las normas locales de descarga ambiental.
Los fardos de entrada inconsistentes provocan una grave inestabilidad en el proceso. Los diferentes niveles de PVC, humedad y plásticos que no son PET obligan a los operadores a ajustar constantemente las temperaturas de lavado y los parámetros del extrusor. Implementar clasificación óptica automatizada antes de la etapa de trituración para estandarizar la calidad de la materia prima. Eliminar la variabilidad antes de que el material ingrese a la línea de lavado garantiza que el equipo posterior funcione dentro de las tolerancias diseñadas.
El tiempo de inactividad de la máquina y el rápido desgaste de los tornillos del extrusor o de las cuchillas de la trituradora con frecuencia son el resultado de un funcionamiento inadecuado. Hacer funcionar el equipo con perfiles de temperatura incorrectos o no eliminar atascos provoca inmediatamente fallas mecánicas en cascada. Establezca estrictos programas de mantenimiento preventivo para evitar averías inesperadas. Exija programas de capacitación integrales por parte del fabricante del equipo para garantizar que el personal en el sitio comprenda los umbrales mecánicos específicos.
R: La pérdida intravenosa es causada principalmente por la degradación hidrolítica, que ocurre cuando se funde el PET mientras aún contiene humedad. La degradación térmica causada por el calor excesivo y el esfuerzo cortante en la extrusora también rompe las cadenas de polímeros, lo que resulta en una menor viscosidad intrínseca.
R: Una línea especializada utiliza lavado por fricción en caliente y separación por gravedad específica para eliminar adhesivos, contaminantes orgánicos y tapas de poliolefina. Si se dejan en el flujo de material, estos contaminantes se queman durante la extrusión, decoloran la masa fundida y arruinan todo el lote de PET.
R: Las máquinas estándar carecen de los sistemas de desgasificación al vacío profundo necesarios y de las geometrías de tornillo específicas requeridas para PET. Sin estas características, el material sufre una grave degradación hidrolítica y térmica, lo que lo hace inadecuado para aplicaciones de alto valor.
R: SSP calienta los gránulos de PET en un ambiente de vacío o de gas inerte justo por debajo de su punto de fusión. Este proceso une cadenas de polímeros más cortas, lo que aumenta la viscosidad intrínseca y al mismo tiempo extrae contaminantes volátiles microscópicos para lograr el cumplimiento de la calidad alimentaria.
R: El PVC se degrada a las altas temperaturas necesarias para fundir el PET. Cuando se degrada, libera ácido clorhídrico. Este ácido destruye las cadenas de polímero PET circundantes, provoca graves puntos negros y corroe los componentes metálicos internos de la maquinaria de extrusión.
R: Agregar agua durante el proceso de trituración reduce el calor de fricción, evitando que el plástico se derrita y se adhiera a las cuchillas. También elimina la suciedad inicial y los residuos azucarados, lo que prolonga la vida útil de la hoja y reduce significativamente la generación de polvo.
