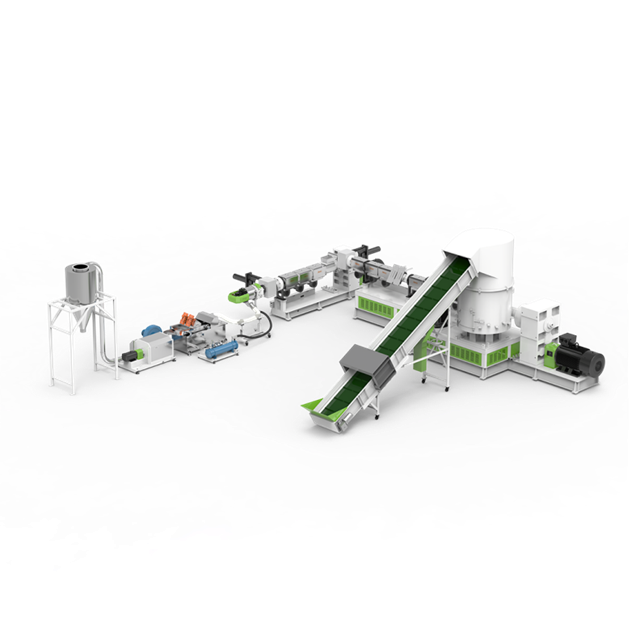

Calcular mal la distancia de transporte es la principal causa de cuellos de botella en el rendimiento, degradación de materiales y fallas prematuras de los equipos en las instalaciones de procesamiento de plásticos. Los administradores de instalaciones con frecuencia subestiman el impacto de las elevaciones verticales y las curvas de tuberías, lo que genera bombas de vacío de tamaño insuficiente, velocidades de transporte excesivas y la generación de polvo o 'cabello de ángel' (serpentinas) en el suministro de resina. Establecer la distancia de transporte correcta requiere ir más allá de las mediciones lineales para calcular la 'distancia equivalente', seleccionar la fase de transporte adecuada y alinear las especificaciones del sistema con la salida de su sistema de peletización de plástico . Depender de planos de planta básicos para dimensionar una línea de transferencia neumática garantiza dolores de cabeza operativos. Debe tener en cuenta la física del flujo de aire, la fricción de las paredes de la tubería y la fragilidad del polímero específico que se mueve. Un diseño diseñado adecuadamente garantiza un flujo continuo de material, protege la integridad de los pellets y maximiza la vida útil de sus componentes neumáticos.
Un sistema de transporte por vacío para pellets de plástico funciona según el principio de diferencia de presión negativa. Una bomba de vacío ubicada en el punto de destino elimina el aire de la red de tuberías cerrada, creando una zona de menor presión. Luego, la presión atmosférica en la fuente del material empuja el aire hacia el sistema, creando una velocidad de flujo de aire capaz de arrastrar y transportar sólidos a granel. Los gránulos se suspenden en esta corriente de aire y se transportan al receptor. Sin embargo, este proceso es muy sensible a la disposición física de la tubería.
A medida que aumenta la longitud del recorrido, la fricción contra las paredes de la tubería reduce el diferencial de presión efectivo. Esta degradación del vacío a lo largo de la distancia significa que se necesitan niveles de vacío iniciales más altos para mantener las velocidades de aire objetivo en el punto de recogida. Si la bomba de vacío carece de la capacidad para superar esta resistencia acumulativa, la velocidad del aire cae por debajo de la velocidad de saltación, la velocidad mínima necesaria para mantener los gránulos suspendidos. Cuando esto sucede, los gránulos caen de la corriente de aire, arrastrándose por el fondo de la tubería y eventualmente causando un bloqueo completo de la línea.
La industria del plástico depende con frecuencia del transporte en fase diluida de alta velocidad a lo largo de largas distancias porque los costos iniciales del equipo son más bajos y los sistemas son relativamente simples de operar. En la fase diluida, los gránulos se suspenden en una corriente de aire de alta velocidad, que generalmente se mueve entre 4000 y 6000 pies por minuto. A pesar de su popularidad, empujar material a estas velocidades a lo largo de largas distancias introduce graves problemas operativos, principalmente generación de polvo y calentamiento por fricción.
Existe una correlación directa entre distancia excesiva, alta velocidad y degradación del material. Cuando los gránulos de plástico viajan a altas velocidades a través de tramos largos de tuberías, impactan y frotan constantemente contra las paredes de la tubería. Esta fricción genera calor. Para polímeros más blandos o materiales con puntos de fusión más bajos, este calentamiento por fricción hace que la capa exterior del gránulo se derrita ligeramente y se manche contra la pared de la tubería. A medida que estas manchas se acumulan y se desprenden, forman hebras largas y delgadas conocidas como "cabello de ángel" o serpentinas. Al mismo tiempo, los impactos constantes descascaran los perdigones, creando un polvo fino. Tanto el cabello de ángel como los finos obstruyen los filtros, atascan las válvulas rotativas y causan defectos en los productos finales moldeados o extruidos.
Más allá de la degradación del material, el transporte a larga distancia y alta velocidad acelera el desgaste abrasivo de los componentes del sistema. Los codos son los más afectados por este impacto, ya que el material se ve obligado a cambiar de dirección rápidamente. Las válvulas giratorias de las esclusas de aire y los cuerpos de los receptores también sufren el bombardeo constante de perdigones de alta velocidad. El desgaste abrasivo provoca fallas prematuras de los componentes, fugas de vacío y costosos tiempos de inactividad para mantenimiento y reemplazos.
| Velocidad de transporte (FPM) | Riesgo de degradación del material | Tasa de desgaste de los componentes | Aplicación típica |
|---|---|---|---|
| Por debajo de 3.000 | Bajo (polvo mínimo/cabello de ángel) | Bajo | Fase densa, materiales frágiles. |
| 3.000 - 4.500 | Moderado | Moderado | Fase diluida estándar, distancias cortas |
| 4.500 - 6.000 | Alto (Riesgo significativo de cabello de ángel) | Alto (reemplazo frecuente de codo) | Fase diluida de larga distancia (No recomendado) |
| Más de 6.000 | Severo (Generación de multas inaceptables) | Extremo | Sistemas mal diseñados o sobredimensionados |
Depender de mediciones simples en planta lineal es una forma garantizada de subdimensionar un sistema de transporte neumático. La resistencia real del sistema debe calcularse utilizando el marco de "longitud equivalente". Esta métrica de ingeniería traduce cada elevación vertical, codo y cambio de dirección en una longitud equivalente de tubería horizontal recta. Esto proporciona una representación real de la carga de trabajo que debe superar la bomba de vacío.
Las tuberías verticales crean un enorme efecto multiplicador en la resistencia del sistema. Al mover material horizontalmente, la velocidad del aire sólo necesita superar la fricción de la tubería y la inercia de los pellets. Sin embargo, al mover material verticalmente, el sistema debe luchar continuamente contra la gravedad. Una regla general de ingeniería estándar es que un pie de elevación vertical exige la misma energía que dos pies de carrera horizontal. Por lo tanto, un levantamiento vertical de 20 pies agrega 40 pies de distancia equivalente a su cálculo.
Los cambios de dirección, específicamente los codos y las flexiones, añaden una resistencia sustancial. Cuando los perdigones golpean un codo, pierden impulso y se salen de la suspensión. El sistema debe gastar una cantidad significativa de energía para volver a acelerar el material a la velocidad de transporte después de la curva. Un solo codo estándar de 90 grados puede agregar el equivalente a 20 pies lineales de resistencia a la tubería. Si tiene un sistema con 20 pies de tubería vertical, 20 pies de tubería horizontal y dos codos de 90 grados, la distancia lineal es de 40 pies, pero la distancia equivalente es de 100 pies (40 para vertical + 20 para horizontal + 40 para codos).
La secuencia de estos componentes también importa. Esto se conoce como estrategia de diseño neumático. Los elevadores verticales siempre deben colocarse lo más cerca posible del punto de alimentación del material. Si coloca un elevador vertical al final de un recorrido horizontal largo, la velocidad del aire ya se habrá degradado debido a la fricción. La demanda repentina de superar la gravedad al final de la línea provocará una caída de la velocidad terminal, lo que provocará la obstrucción inmediata de la línea. Empujar el material hacia arriba al principio del recorrido garantiza que el sistema tenga el máximo diferencial de presión para manejar el levantamiento.
Minimizar la distancia equivalente requiere estrategias de diseño prácticas. Utilice barridos de radio largo en lugar de codos estándar y afilados. Un barrido de radio largo permite que el material cambie de dirección de manera más gradual, lo que reduce la fricción por impacto y la caída de presión. Minimice los cambios direccionales generales encaminando las tuberías lo más directamente posible, incluso si requiere suspenderlas del techo en lugar de seguir las paredes de la instalación.
Seleccionar la fase de transporte correcta es fundamental cuando se trata de distancias equivalentes extendidas. El transporte en fase diluida es más adecuado para distancias equivalentes cortas a medias donde la alta velocidad no compromete la integridad del pellet. En estas aplicaciones, la fricción es manejable y el riesgo de degradación sigue siendo bajo. Sin embargo, sus limitaciones se hacen evidentes a largo plazo. La alta fricción generada sobre cientos de pies de tubería conduce a niveles inaceptables de degradación del material y desgaste de los componentes.
Para distancias extremas, el transporte de fase densa y de ondas ofrece un rendimiento superior. Estos sistemas mueven bolitas de plástico en ondas lentas o en masas sólidas en lugar de suspenderlas en una corriente de aire a alta velocidad. Los sistemas de fase densa pueden transportar material eficazmente a distancias de hasta 1000 pies manteniendo velocidades inferiores a 1000 pies por minuto. Este movimiento lento reduce drásticamente la fricción.
Los factores que influyen en el valor de los sistemas de fase densa incluyen un mayor gasto de capital inicial, ya que requieren recipientes a presión especializados, controles precisos de inyección de aire y tuberías de mayor resistencia. Sin embargo, este costo inicial se ve compensado por costos de mantenimiento significativamente más bajos. Los sistemas de fase densa no producen cabello de ángel, reducen drásticamente la generación de polvo y extienden la vida útil de codos y válvulas. La reducción de polvo también reduce los requisitos y la frecuencia de mantenimiento de los sistemas de filtración.
| Característica | Fase diluida (vacío) | Fase densa (presión) |
|---|---|---|
| Estado material | Suspendido en corriente de aire | Moverse en olas o babosas |
| Velocidad del aire | Alto (más de 4000 pies por minuto) | Bajo (menos de 1000 FPM) |
| Capacidad de distancia | Corto a medio (hasta 300 pies eq.) | De largo a extremo (hasta 1000+ pies eq.) |
| Riesgo de degradación | Alto (cabello de ángel, polvo) | Muy bajo |
| Costo de capital | Más bajo | Más alto |
Al evaluar los modos de presión, debe contrastar los sistemas de vacío (presión negativa) con los sistemas de presión positiva. Un sistema de vacío es ideal para extraer material desde múltiples puntos de recogida hasta un único destino. Está limpio, ya que cualquier fuga atrae aire hacia adentro en lugar de soplar polvo hacia la instalación. Sin embargo, los sistemas de vacío están limitados por la presión atmosférica; sólo puede generar un máximo de 14,7 psi de vacío. Esto limita su distancia de transporte efectiva.
Se requiere un sistema de presión positiva para transferir materiales de alto tonelaje a lo largo de distancias extremadamente largas o a silos de múltiples destinos. Los sistemas de presión positiva utilizan sopladores o compresores para empujar el material, lo que permite diferenciales de presión mucho más altos (hasta 15 psi para sopladores y hasta 100 psi para compresores en fase densa). Esto los hace capaces de superar enormes distancias equivalentes, aunque a menudo con velocidades de transporte más altas si se usan en una configuración de fase diluida.
Superar las limitaciones de distancia requiere un dimensionamiento preciso del equipo, comenzando por la bomba de vacío. Actualizar la bomba de vacío para lograr un mayor rendimiento de vacío es a menudo el método principal para lograr distancias de transporte más largas y tasas de rendimiento más altas sin aumentar el diámetro de la tubería. Una bomba más grande genera un mayor diferencial de presión, lo que permite que el sistema mantenga la velocidad de saltación necesaria en una distancia equivalente más larga.
Existe una relación matemática estricta entre el diámetro de la tubería, el volumen de aire (CFM) y la capacidad de transporte de material a lo largo de la distancia. Si aumenta el diámetro de la tubería para mover más material, debe aumentar exponencialmente los CFM de la bomba de vacío para mantener la misma velocidad del aire. Por el contrario, si intenta empujar demasiado material a través de una tubería pequeña a lo largo de una distancia larga, la caída de presión excederá la capacidad de la bomba, lo que provocará una obstrucción en la línea. El tamaño adecuado requiere calcular los CFM exactos necesarios para mantener la velocidad en función de la distancia equivalente específica y la densidad aparente de los gránulos de plástico.

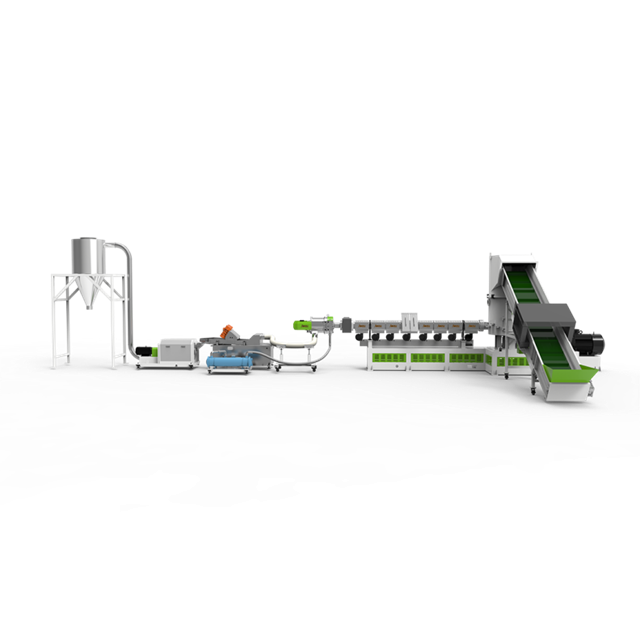

La integración con el equipo upstream es crítica. Debe hacer coincidir la tasa de tracción del sistema de transporte con la salida continua de la línea de peletización. Si el sistema de transporte tiene un tamaño insuficiente para una distancia equivalente, no podrá mover los gránulos tan rápido como los produce la extrusora. Esto provoca atascos en las fases anteriores, contenedores desbordados y paradas forzadas de la línea de extrusión. Por el contrario, un sistema de gran tamaño que se alimenta de un suministro limitado provocará una inanición del sistema, lo que provocará un transporte errático, un aumento de la velocidad y una degradación grave del material.
Al actualizar o instalar una nueva línea de transferencia, debe evaluar si un proveedor de máquinas peletizadoras de plástico tiene la experiencia interna en ingeniería neumática para calcular con precisión distancias equivalentes y caídas de presión del sistema. Muchos proveedores de equipos simplemente venden cargadores disponibles en el mercado basándose en tablas de distancias lineales. Este enfoque es peligroso para diseños complejos. Necesita un socio que realice cálculos detallados, teniendo en cuenta la densidad aparente, el tamaño de las partículas y la ruta específica de sus instalaciones.
La compra de cargadores por vacío estandarizados y preempaquetados para rutas complejas de larga distancia conlleva importantes riesgos operativos. Estas unidades suelen estar diseñadas para recorridos cortos y rectos junto a la máquina. Aplicarlos a una carrera de distancia equivalente a 200 pies con múltiples codos resultará en una falla inmediata. Los sistemas personalizados, diseñados por un fabricante especializado, garantizan que la bomba, las tuberías y los receptores se adapten perfectamente a la resistencia específica de su diseño.
Solicite siempre pruebas de flujo de materiales en el laboratorio de un proveedor antes de finalizar una compra. Envíe una muestra de su polímero específico y pídales que lo pasen por un circuito de prueba que imite la distancia equivalente calculada. Este paso de validación le permite verificar los límites de degradación, verificar la formación de cabello de ángel y confirmar que la velocidad del pellet propuesta no dañará su material. Si un proveedor se niega a realizar pruebas de flujo, considérelo una señal de alerta importante.
El riesgo de implementación más común es la obstrucción y sobretensión de la línea, causado directamente por distancias equivalentes subcalculadas. Cuando la resistencia es mayor de lo previsto, la velocidad del aire al final de la línea cae por debajo del punto de saltación. Los gránulos se caen de la suspensión, se acumulan en la tubería y eventualmente bloquean el flujo por completo. El aumento repentino ocurre cuando el sistema elimina parcialmente un bloqueo, enviando una masa masiva de material a alta velocidad al receptor, que puede dañar el equipo.
Para mitigar las obstrucciones y las sobretensiones, implemente válvulas de limpieza de líneas en el punto de recogida. Estas válvulas permiten que el sistema purgue la línea con aire limpio antes de apagarse, evitando que el material se deposite en las tuberías. Además, instale variadores de frecuencia (VFD) en las bombas de vacío. Los VFD le permiten ajustar la velocidad del aire en función de la resistencia de la línea en tiempo real, lo que garantiza un flujo óptimo sin acelerar demasiado el material.
El obstrucción del filtro es otro riesgo importante. El aumento de polvo generado por la fricción a larga distancia puede abrumar rápidamente los filtros receptores estándar. Cuando los filtros se ciegan, el sistema pierde succión y el transporte se detiene. Para mitigar esto, especifique áreas de filtración de gran tamaño para cualquier recorrido de larga distancia. Implemente sistemas de limpieza automáticos por chorro de pulso que utilicen ráfagas de aire comprimido para limpiar los filtros continuamente durante el funcionamiento, evitando la acumulación de polvo.
La fricción sobre tramos largos de tuberías genera graves riesgos de electricidad estática. Los gránulos de plástico son altamente aislantes y, al rozar las paredes de la tubería, generan una carga estática. Esto puede provocar que el material se adhiera a las tuberías, un flujo errático y, en casos graves, descargas estáticas peligrosas. Mitigue este riesgo garantizando una conexión a tierra adecuada del sistema en todas las juntas y componentes de las tuberías. Utilice tuberías conductoras especializadas o instale eliminadores de estática en línea para neutralizar la carga a medida que fluye el material.
Audite el diseño actual de sus instalaciones de inmediato para calcular la distancia equivalente real de sus líneas neumáticas, teniendo en cuenta cada elevación vertical y codo. Inspeccione los filtros receptores y de suministro de resina existentes para detectar signos de cabello de ángel o polvo excesivo, que indiquen problemas de velocidad. Consulte con un ingeniero especializado en transporte neumático para realizar un análisis de caída de presión antes de comprar o actualizar cualquier tamaño de bomba de vacío.
R: La distancia equivalente se calcula sumando la tubería horizontal lineal, la tubería vertical lineal multiplicada por un factor de dos para la resistencia a la gravedad y la longitud equivalente de todos los codos. Un codo estándar de 90 grados generalmente agrega 20 pies de resistencia equivalente al cálculo total.
R: El cabello de ángel se refiere a hebras de plástico largas y delgadas que se forman cuando los gránulos se derriten ligeramente debido a la fricción contra las paredes de la tubería. Esto ocurre durante el transporte a alta velocidad a largas distancias, lo que hace que el plástico derretido se manche y se desprenda en forma de serpentinas.
R: El transporte en fase diluida depende de una alta velocidad del aire para suspender los gránulos. En distancias largas, esta alta velocidad sostenida aumenta exponencialmente la fricción, lo que provoca una degradación grave del material, una generación excesiva de polvo y un rápido desgaste abrasivo en los codos de las tuberías.
R: Las tuberías verticales requieren mucha más energía para vencer la gravedad en comparación con los tramos horizontales. En los cálculos de ingeniería, normalmente se calcula que un recorrido vertical tiene el doble de resistencia que un recorrido horizontal equivalente, lo que afecta drásticamente el tamaño de la bomba.
R: El transporte por ondas mueve los pellets lentamente en ondas densas y compactas en lugar de suspenderlos a altas velocidades. Esto reduce significativamente la fricción, previene por completo la formación de cabello de ángel y minimiza el desgaste abrasivo de los componentes del sistema en distancias extremas.
R: Los VFD permiten a los operadores controlar con precisión la velocidad del motor de la bomba de vacío. Esto permite ajustes en tiempo real a la velocidad del aire en función de la resistencia de la línea, evitando la degradación del material debido a velocidades excesivas y al mismo tiempo garantiza suficiente fuerza para evitar la obstrucción de la línea.
