Control de tuberías y entrega en sitio para sistemas de alimentación central

La maquinaria de procesamiento es tan eficiente como la red de entrega de material que la alimenta. Un control de tuberías mal diseñado provoca caídas de presión, degradación del material y costosos tiempos de inactividad en la planta de producción. Los administradores de instalaciones y los ingenieros de procesos frecuentemente enfrentan cuellos de botella causados ​​por diseños de entrega del sitio rígidos y con poca ingeniería. Estos diseños genéricos a menudo no tienen en cuenta el desgaste abrasivo, la acumulación estática o los requisitos de recorrido complejos necesarios para las instalaciones de fabricación modernas.

Elegir el proveedor de sistemas de alimentación central adecuado requiere mirar mucho más allá de los silos de almacenamiento y las unidades de procesamiento básicos. Debe evaluar estrictamente su ingeniería de tuberías, su lógica de control neumático y sus capacidades de diseño personalizado. Un sistema que se ve bien en el papel pero que no maneja las realidades físicas del transporte de resinas abrasivas o sensibles a la humedad alterará constantemente su programa de producción. Esta guía técnica desglosa los componentes de la arquitectura de tuberías y le muestra exactamente cómo evaluar las capacidades de transporte por vacío, evaluar los controles neumáticos y mitigar los riesgos de implementación comunes para una red de entrega en sitio altamente optimizada.

Conclusiones clave

• El material de la tubería determina la vida útil: evaluar el uso de tuberías de acero inoxidable 304 por parte de un proveedor versus mangueras antiestáticas es fundamental para prevenir la contaminación cruzada y manejar materias primas abrasivas.
• La lógica de control es el cuello de botella: los controles neumáticos avanzados, los selectores de materiales y las válvulas de corte deben integrarse perfectamente con la consola central para evitar obstrucciones y garantizar una entrega precisa.
• La personalización del diseño no es negociable: un fabricante creíble de sistemas de alimentación central debe diseñar soluciones holísticas basadas en la ubicación exacta de las máquinas de campo y las condiciones de la materia prima, en lugar de forzar kits modulares estándar.
• La distancia define la capacidad: la verificación de los límites de transporte por vacío de un proveedor (por ejemplo, mantener la presión en distancias horizontales de 100 metros) es un paso obligatorio en la fase de evaluación técnica.

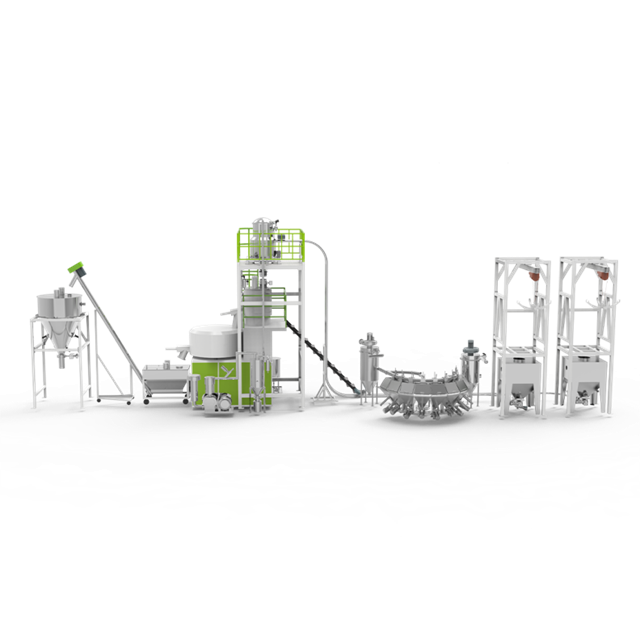

El papel de la arquitectura de tuberías en un sistema de alimentación centralizado

Las métricas de rendimiento de referencia definen el éxito de cualquier diseño de entrega de sitio. Un sistema de alimentación centralizado diseñado adecuadamente garantiza un rendimiento constante y al mismo tiempo elimina la degradación del material. Debería esperar una generación cero de cabello de ángel, una creación mínima de polvo y una pérdida de presión insignificante en toda la red. Lograr estas métricas requiere un control preciso sobre el flujo de material de múltiples etapas, desde el momento en que la resina sale del silo hasta el momento en que ingresa a la garganta de alimentación de la máquina de moldeo por inyección o extrusora.

El recorrido del material comienza en tanques de almacenamiento de materias primas o silos al aire libre. Desde allí, las bombas de vacío llevan la resina a los sistemas centrales de deshumidificación y secado. Finalmente, la red dirige el material acondicionado a las tolvas de las máquinas de procesamiento individuales. Es primordial mantener la sequedad y la temperatura del material durante este proceso de transferencia de múltiples etapas. Cualquier pérdida térmica o reabsorción de humedad afecta directamente la calidad del producto final, lo que provoca separaciones, burbujas o debilidad estructural en las piezas moldeadas. La tubería debe actuar como un ambiente aislado y controlado.

Superar las limitaciones de distancia y ruta requiere una comprensión profunda de la física del transporte por vacío. Mantener la velocidad en recorridos horizontales y verticales largos presenta desafíos importantes. Un proveedor competente calcula los diámetros de las tuberías, los radios de curvatura y el tamaño de las bombas para que coincidan con el espacio específico de sus instalaciones. Analizan la densidad aparente y las características de flujo para evitar que el material caiga de la corriente de aire en medio del tránsito. Si la velocidad del aire es demasiado baja, el material se deposita y obstruye la tubería. Si la velocidad es demasiado alta, los gránulos chocan contra las paredes de la tubería, generando polvo y calor por fricción.

El diseño inadecuado de la tubería introduce graves riesgos para su operación. El calor por fricción puede derretir los plásticos sensibles dentro de la tubería, creando largos mechones conocidos como cabello de ángel. Este cabello de ángel eventualmente se acumula y bloquea válvulas o filtros. La electricidad estática hace que polvos finos se adhieran a las paredes de la tubería, lo que provoca una grave contaminación cruzada durante los cambios de material. Las tuberías de diámetro liso y los ciclos de purga automatizados entre cambios de material son necesidades absolutas para evitar estos problemas. Los ingenieros también deben considerar la temperatura ambiente de la instalación, ya que colocar tuberías cerca de fuentes de calor como hornos o techos sin aislamiento puede alterar la dinámica de transporte.

Para comprender completamente la complejidad, considere la diferencia entre transportar una resina comercial estándar como el polietileno versus una resina de grado de ingeniería como el policarbonato. El polietileno es relativamente suave y propenso a mancharse o crear cabello de ángel si se transporta demasiado rápido a través de curvas cerradas. El policarbonato es más duro y requiere un control estricto de la humedad, lo que significa que el aire de transporte a menudo debe secarse para evitar que los gránulos recojan humedad ambiental durante el transporte. La arquitectura de la tubería debe adaptarse a estos comportamientos materiales específicos.

Evaluación del hardware de entrega de un proveedor de sistemas de alimentación central

Materiales y especificaciones de tuberías

Las tuberías de acero inoxidable 304 estándar de la industria brindan una excelente durabilidad para la mayoría de las resinas plásticas. El acabado interno liso minimiza la fricción y el material resiste la corrosión de las condiciones ambientales de la planta. Sin embargo, el procesamiento de materiales altamente abrasivos como nailon relleno de vidrio, polvos cerámicos o materias primas para moldeo por inyección de metal requiere aleaciones especializadas o tuberías revestidas de vidrio. Estos materiales mejorados resisten la abrasión interna y extienden significativamente los intervalos de mantenimiento de la red de tuberías. El acero inoxidable 304 estándar puede desgastarse en un codo de 90 grados en cuestión de meses cuando se transportan materiales con un 30 % de contenido de vidrio, mientras que un codo especializado resistente al desgaste puede durar años.

A nivel de la tolva de la máquina, las tuberías rígidas dan paso a conexiones flexibles. El despliegue estratégico de mangueras antiestáticas previene la descarga estática y permite realineaciones menores de la máquina. Debe auditar las certificaciones de materiales y las especificaciones de espesor de pared de un proveedor para garantizar la durabilidad a largo plazo en los segmentos rígidos y flexibles. Un error común es utilizar una manguera flexible de PVC estándar, que rápidamente genera una carga estática, lo que provoca que el material se forme puentes y bloquee la garganta de alimentación. Las verdaderas mangueras antiestáticas cuentan con un cable de cobre integrado que debe estar conectado a tierra adecuadamente al bastidor de la máquina.

La ingeniería estructural aérea requiere una evaluación cuidadosa. La instalación de redes aéreas de tuberías de acero inoxidable exige cálculos precisos de carga de peso. Las estructuras de soporte deben incluir amortiguación de vibraciones para proteger las uniones de las tuberías del pulso constante de las bombas de vacío. Los soportes de pórtico que ahorran espacio mantienen el suelo de la fábrica despejado y, al mismo tiempo, proporcionan un recorrido seguro para las líneas de entrega. Al evaluar a un proveedor, solicite ver sus planos de montaje estructural. Deberían utilizar canales de puntal de alta resistencia y abrazaderas de tubería acolchadas en lugar de pernos en U baratos que pueden aplastar los tubos de acero inoxidable de paredes delgadas.

Capacidades de transporte por vacío y límites de distancia

La evaluación de los umbrales técnicos requiere analizar el método de suministro de vacío elegido. El transporte en fase diluida suspende el material en una corriente de aire de alta velocidad, lo que lo hace ideal para resinas estándar en distancias cortas a medias. El transporte en fase densa mueve el material en tapones más lentos y pesados, lo que protege los materiales frágiles de la degradación por impacto y reduce el desgaste de las tuberías. Los sistemas de fase densa requieren recipientes a presión especializados y controles precisos de inyección de aire, lo que los hace más complejos pero muy beneficiosos para aplicaciones específicas.

Necesita un marco confiable para evaluar las reclamaciones de distancia horizontal máxima de un proveedor. Para validar las reclamaciones de entrega de 100 metros es necesario revisar las curvas de bombeo y los cálculos de caída de presión. Nunca acepte reclamos de distancia sin revisar las matemáticas de ingeniería subyacentes en función de la densidad aparente del material específico. Un soplador de canal lateral podría transportar fácilmente pellets de ABS vírgenes a 50 metros, pero fallaría por completo al intentar arrastrar triturado pesado a la misma distancia. El proveedor debe demostrar que su selección de bombas coincide con su peor escenario de transporte.

Además, la elevación vertical afecta en gran medida la capacidad de transporte general. Empujar el material dos pisos hasta una secadora montada en el entrepiso consume significativamente más energía de vacío que moverlo horizontalmente a lo largo del piso del taller. Los cálculos del proveedor deben tener en cuenta cada pie vertical, cada codo y cada válvula desviadora del sistema para garantizar que el material no se detenga en las líneas.

Válvulas de corte, selectores de materiales y desviadores

El recorrido preciso del material depende completamente de la confiabilidad mecánica de las válvulas y desviadores. Las válvulas desviadoras neumáticas generalmente ofrecen tiempos de respuesta más rápidos y una integridad de sellado más ajustada en comparación con las alternativas motorizadas. Requieren menos mantenimiento y manejan operaciones de alto ciclo de manera efectiva. Cuando una máquina requiere material, el desviador debe actuar instantáneamente para abrir el camino correcto antes de que se active la bomba de vacío.

Los selectores de materiales frecuentemente se convierten en puntos de falla en sistemas mal diseñados. El desgaste de las juntas y los atascos mecánicos alteran todo el programa de producción. Si un sello tiene fugas, el vacío cae y el material se detiene. Los proveedores de primer nivel evitan estos riesgos utilizando sellos endurecidos, cuerpos de válvulas autolimpiantes y puertos de mantenimiento accesibles. Diseñan colectores que permiten a los operadores cambiar rápidamente un sello desgastado sin desmantelar todo el centro de distribución.

Considere el diseño de un colector de distribución de materiales de estaciones múltiples. Actúa como cuadro de distribución, permitiendo que cualquier silo alimente cualquier máquina. Las tolerancias internas de este colector deben ser exactas. Si los pellets quedan atrapados entre la placa móvil y los puertos estacionarios, el colector se atascará. Los colectores de alta calidad utilizan sellos inflables o placas de corte mecanizadas con precisión para cortar los gránulos atrapados sin dañar el mecanismo.

Controles neumáticos e integración de consola central

Enrutamiento automatizado y regulación de presión

La consola de control central actúa como el cerebro del sistema de alimentación central . Debe interactuar continuamente con sensores de campo para gestionar los niveles de vacío de forma dinámica. Los controles neumáticos de circuito cerrado mantienen una velocidad constante del material independientemente de la ruta de entrega activa. Este ajuste dinámico evita la obstrucción de la línea cuando cambian las distancias de enrutamiento. Por ejemplo, transportar material a la Máquina 1 (a 10 metros de distancia) requiere menos vacío que transportar a la Máquina 20 (a 80 metros de distancia). El sistema de control debe ajustar la velocidad de la bomba mediante un variador de frecuencia (VFD) o modular una válvula de derivación para mantener la relación aire-material óptima para cada ruta específica.

Las consolas de control modernas utilizan controladores lógicos programables (PLC) combinados con interfaces hombre-máquina (HMI) intuitivas. El software debe ser lo suficientemente robusto como para manejar señales de demanda simultáneas de múltiples máquinas. Si cinco máquinas de moldeo por inyección solicitan material exactamente al mismo tiempo, el PLC debe poner en cola las solicitudes según la prioridad, los niveles de la tolva y las bombas de vacío disponibles. Debe ejecutar estas transferencias de forma secuencial sin privar de resina a ninguna máquina.

Integración con módulos de eliminación de polvo y deshumidificación

El control de tuberías debe integrarse perfectamente con el equipo de acondicionamiento aguas arriba. El sistema debe secuenciar la entrega para garantizar que los materiales secos y deshumidificados no vuelvan a absorber la humedad durante el tránsito. La lógica de control debe limpiar las líneas por completo después de cada ciclo de transferencia. Dejar el policarbonato seco en una tubería ambiental durante veinte minutos arruinará su perfil de humedad y provocará piezas defectuosas. El ciclo de purga es una característica no negociable para cualquier sistema que maneje resinas higroscópicas.

La automatización del mantenimiento reduce la carga del operador y mejora la confiabilidad. El sistema de control debe gestionar la limpieza automatizada del filtro, las secuencias de retroceso de seguridad y los vertederos de recolección de polvo de rutina. Al evaluar a un proveedor, evalúe la arquitectura de software de su consola central. Busque protocolos de comunicación abiertos, paneles de diagnóstico en tiempo real y capacidades automatizadas de aislamiento de fallas.

Una consola central bien programada ejecutará las siguientes secuencias automatizadas sin intervención humana:

1. Reciba una alarma de nivel bajo de un sensor de tolva de máquina específico.
2. Verificar que la fuente de material asignada (silo o secadora) tenga un inventario adecuado.
3. Accione las válvulas desviadoras necesarias para establecer una ruta despejada de la tubería.
4. Engrane la bomba de vacío y aumente hasta alcanzar la velocidad calculada para esa distancia específica.
5. Abra la válvula de alimentación de material en la fuente para introducir resina en la corriente de aire.
6. Controle la presión de vacío para detectar posibles obstrucciones o atascos durante el transporte.
7. Cierre la válvula de alimentación de material mientras mantiene la bomba en funcionamiento para purgar la línea por completo.
8. Active un pulso de aire comprimido para limpiar el filtro de polvo central.
9. Apague la bomba de vacío y reinicie las válvulas para la siguiente señal de demanda.

Diseño de entrega del sitio: personalización frente a diseños modulares estándar

Evaluación de la ubicación de la máquina de campo y las condiciones de la materia prima

Los tramos de tubería modulares y estandarizados ofrecen una barrera de entrada inicial más baja. Sin embargo, rara vez igualan la eficiencia operativa de una solución holística diseñada a medida. Los kits modulares rígidos fuerzan rutas de enrutamiento poco naturales, lo que aumenta la cantidad de codos y eleva el riesgo de caídas de presión. Cada codo de 90 grados agrega al sistema el equivalente a aproximadamente 20 pies de resistencia de tubería recta. Forzar un diseño para que se ajuste a longitudes de tubería precortadas a menudo resulta en una red complicada que sobrecarga las bombas de vacío y degrada el material.

Un fabricante confiable de sistemas de alimentación central lleva a cabo una rigurosa fase de auditoría del sitio. Este proceso debe incluir escaneo 3D y mapeo de interferencias para evitar elementos estructurales, eléctricos y de HVAC existentes. La optimización espacial a través del enrutamiento personalizado de tuberías aéreas maximiza el espacio utilizable y mejora significativamente la seguridad en la planta de fabricación. Al mapear las instalaciones en 3D, los ingenieros pueden diseñar curvas amplias y de radio largo que guían suavemente el material alrededor de los obstáculos, en lugar de depender de codos afilados y estándar.

La auditoría del sitio también debe tener en cuenta las condiciones específicas de la materia prima. ¿Traen material a través de sacos de 25 kg, gaylords o camiones a granel? Los puntos de toma deben estar diseñados ergonómicamente e integrados en la red central de tuberías. Las estaciones de descarga de bolsas requieren recolección de polvo integrada para proteger a los operadores, mientras que la descarga de camiones a granel requiere líneas masivas y de alta capacidad que puedan manejar miles de libras por hora sin sobrecargar los filtros centrales.

Escalabilidad para futuras líneas de producción

Las instalaciones crecen y la red de tuberías debe dar cabida a futuras adiciones de máquinas. Los proveedores deben diseñar colectores de tuberías e instalar tees con bridas ciegas durante la construcción inicial. Esta previsión le permite conectar nuevas líneas de procesamiento más adelante sin necesidad de apagar completamente el sistema. Cortar una tubería activa de acero inoxidable para agregar una rama es complicado, requiere mucho tiempo e introduce virutas de metal en el flujo de material. La planificación previa de los puntos de conexión elimina este riesgo.

La ampliación de la red de tuberías acaba poniendo a prueba los límites de las bombas de vacío centrales. Debe planificar las actualizaciones de las bombas modulares desde el primer día. Analice la capacidad volumétrica máxima del patín de bomba inicial y planifique la ruta de actualización exacta requerida cuando agregue futuras máquinas de procesamiento. Un sistema bien diseñado le permitirá simplemente colocar una bomba de vacío adicional y conectarla al colector existente, en lugar de desmontar y reemplazar el equipo original.

Riesgos de implementación y marco de investigación de proveedores

Fallas comunes en oleoductos y estrategias de mitigación

Los riesgos de implementación amenazan los plazos de producción y la calidad de los resultados. Las fallas más comunes son la obstrucción de las tuberías en los codos, el desgaste abrasivo y las fugas de vacío en las juntas de acoplamiento. Los puentes de material en las tolvas también interrumpen el flujo automatizado. Una fuga de vacío en una sola abrazadera de tubería mal instalada puede degradar la potencia de succión en toda la red, provocando un atasco intermitente que es increíblemente difícil de solucionar.

La mitigación requiere decisiones de ingeniería específicas durante la fase de diseño. Debe especificar codos de radio largo para reducir la fricción del impacto. Las zonas de impacto reforzadas protegen las áreas de mayor desgaste, mientras que las conexiones de abrazadera de alta resistencia eliminan las fugas de vacío en las juntas de las tuberías. Para materiales altamente abrasivos, considere especificar codos con un diseño especializado de desgaste, donde se permite que se acumule una pequeña bolsa de material, lo que significa que los gránulos entrantes impactan a otros gránulos en lugar de a la pared de la tubería de acero.

Otro riesgo importante es el cegamiento de los filtros. Si el colector de polvo central tiene un tamaño insuficiente o los impulsos de limpieza automatizados no son efectivos, el medio filtrante se obstruirá con finos. Esto obstruye el flujo de aire, reduce la capacidad de transporte y eventualmente detiene el sistema. Asegúrese de que el proveedor dimensione la unidad de filtración en función del material más polvoriento que planea utilizar, no solo del pellet limpio promedio.

Preguntas que debe hacerle a su fabricante de sistemas de alimentación central antes de contratar

1. ¿Puede proporcionar cálculos de caída de presión para nuestro diseño específico y densidad aparente del material?
2. ¿Cuál es el ciclo de vida nominal de los sellos neumáticos en sus colectores de distribución de materiales?
3. ¿Cómo maneja su sistema de control las señales de demanda simultáneas de múltiples máquinas de procesamiento?
4. ¿Cuáles son los términos de garantía específicos para el desgaste abrasivo en codos de tuberías?
5. ¿Diseña y fabrica el software de la consola de control patentado internamente o lo subcontrata a un integrador externo?
6. ¿Cuál es el procedimiento exacto para ampliar el sistema y agregar cinco máquinas más el próximo año?
7. ¿Cómo se maneja la disipación estática a través de conexiones de mangueras flexibles?

Conclusión

El control de tuberías y la entrega en el sitio representan los componentes más críticos, aunque frecuentemente subevaluados, del manejo de materiales a granel. Priorice el rigor de la ingeniería sobre los ahorros a nivel de componentes para garantizar la estabilidad operativa a largo plazo. Una red de tuberías mal encaminada obstaculizará incluso la maquinaria de procesamiento más avanzada, lo que provocará interminables dolores de cabeza por mantenimiento y una degradación de la calidad del producto.

Filtre a sus proveedores potenciales según su capacidad para proporcionar ingeniería de diseño personalizada. Exija una lógica de control neumático transparente y capacidades de rendimiento y distancia verificables. Un verdadero socio fabricante demostrará sus afirmaciones con datos de ingeniería concretos, no sólo con folletos de ventas.

Tome estos siguientes pasos prácticos para asegurar el sistema correcto:

• Solicite diagramas de instrumentación y tuberías (P&ID) detallados a sus proveedores preseleccionados.
• Solicite propuestas de diseño en 3D asignadas directamente a los planos estructurales de sus instalaciones.
• Exija garantías por escrito con respecto a las caídas de presión máximas y las tasas de rendimiento para sus tipos de materiales específicos.
• Programe una revisión técnica del software de la consola central para verificar las secuencias de autolimpieza y purga automatizadas.

Preguntas frecuentes

P: ¿Cuál es la distancia máxima de transporte para un sistema de alimentación central?

R: La distancia máxima depende en gran medida del tamaño de la bomba, el diámetro de la tubería y la densidad aparente del material. Para configuraciones típicas de acero inoxidable 304 que transportan pellets de plástico estándar, 100 metros horizontalmente es un punto de referencia estándar. Para ir más allá de esto se requieren bombas de refuerzo o transporte de fase densa especializadas para mantener la presión adecuada.

P: ¿Cómo se evita la obstrucción del material en un sistema de alimentación centralizado?

R: Para prevenir obstrucciones es necesario mantener una proporción óptima de aire y material. Debe utilizar el tamaño de tubería correcto y especificar codos de radio largo para reducir la fricción. Además, la consola central debe ejecutar ciclos de purga automatizados para limpiar las líneas por completo después de cada secuencia de transferencia.

P: ¿Cuál es la diferencia entre un fabricante de sistemas de alimentación central y un integrador?

R: Los fabricantes diseñan, diseñan y construyen internamente el hardware patentado y las consolas de control. Son dueños de la tecnología central. Los integradores compran componentes de terceros de varias marcas y los ensamblan. Los fabricantes suelen ofrecer una mejor integración de software y soporte técnico directo.

P: ¿Por qué son necesarias las mangueras antiestáticas en las tuberías de procesamiento de plástico?

R: La fricción entre los gránulos de plástico y las paredes de la tubería genera una cantidad significativa de electricidad estática. Sin mangueras antiestáticas, esta acumulación provoca puentes de material, donde los pellets se pegan y bloquean el flujo. También existe el riesgo de explosiones de polvo y puede alterar gravemente los sensores electrónicos que controlan los niveles de la tolva.

P: ¿Cómo gestiona una consola de control central la entrega de materiales?

R: La consola recibe señales de bajo nivel de las tolvas de la máquina. Luego abre válvulas de corte y desviadores específicos para crear una ruta de ruta. Luego, activa la bomba de vacío para extraer el material. Finalmente, activa protocolos de eliminación de polvo y deshumidificación antes de purgar la línea.
