Diseño de la planta de reciclaje de plástico desde la materia prima hasta el producto terminado

La rentabilidad de una instalación de reciclaje de plástico se gana o se pierde en la fase inicial de diseño de la instalación, no sólo en el equipo adquirido. Los operadores a menudo se centran en gran medida en las especificaciones individuales de las máquinas y descuidan el marco espacial y logístico que las conecta. La planificación fragmentada genera cuellos de botella espaciales, consumo excesivo de energía, contaminación cruzada y manejo ineficiente de materiales entre las etapas de procesamiento. Para construir una operación resiliente, los ingenieros de las instalaciones deben adoptar un marco sistemático para diseñar una planta de reciclaje de plástico continua y escalable . Un plano de planta bien diseñado integra lógicamente sistemas de clasificación, lavado y extrusión al tiempo que mitiga los riesgos operativos diarios. Al trazar el flujo de materiales, las entregas de servicios públicos y los corredores de acceso para mantenimiento desde el primer día, los gerentes de planta garantizan el máximo tiempo de actividad y una calidad constante del producto final.

• Flujo lineal versus flujo en forma de U: la dinámica del flujo de materiales dicta la eficiencia de la huella; Seleccionar el diseño correcto evita cuellos de botella logísticos entre la entrada de materia prima sucia y la salida de pellets limpios.
• La modularidad es fundamental: la preparación para el futuro requiere la asignación de reservas espaciales para actualizar los componentes individuales, particularmente dentro de la línea de lavado de plástico y las fases de extrusión.
• Integración de servicios públicos: el tratamiento del agua y la distribución de energía deben mapearse simultáneamente con la colocación del equipo para evitar costosas adaptaciones.
• Alineación de proveedores: la asociación con un fabricante integral de líneas de lavado de plástico y un especialista en extrusión desde las primeras etapas de la fase de diseño garantiza una integración mecánica y de software perfecta.

Definición de criterios de éxito para el diseño de su planta de reciclaje de plástico

El diseño exitoso de una instalación se basa en duras realidades matemáticas en lugar de estimaciones aproximadas. La principal limitación siempre se reduce a equilibrar el rendimiento objetivo con el espacio disponible. Procesar 10.000 toneladas por año requiere una estrategia espacial muy diferente a la de una megainstalación de 50.000 toneladas. Debe calcular los metros cuadrados exactos necesarios no sólo para la maquinaria de procesamiento activa, sino también para la preparación de materias primas, el almacenamiento intermedio y el almacenamiento de productos terminados. Siempre comenzamos mapeando las dimensiones físicas de los componentes más grandes y trabajando hacia atrás hasta las unidades auxiliares más pequeñas.

La variabilidad de la materia prima dicta en gran medida la complejidad del diseño. Una instalación que procesa botellas de PET posconsumo de instalaciones de recuperación de materiales (MRF) municipales enfrenta altos niveles de contaminación. Esto requiere extensas zonas de clasificación y lavado por fricción agresivo. Por el contrario, una planta que maneja flujos de residuos de películas de LDPE postindustriales altamente consistentes utiliza una línea de procesamiento más corta y optimizada. La longitud física de su línea de procesamiento se expande directamente en proporción al nivel de contaminación de su material de entrada. Debe tener en cuenta estas variables al principio de la fase de redacción.

El diseño del diseño debe centrarse en estrictas especificaciones de alimentación. Ya sea que prepare material para peletización mecánica u operaciones avanzadas de pirólisis, el sistema debe alcanzar de manera confiable los rigurosos umbrales de la industria en cuanto a contenido de humedad, límites de PVC y contaminación por metales. Si su diseño carece del espacio necesario para un secado térmico adecuado o separadores secundarios de corrientes parásitas, no cumple con estas especificaciones. Vemos que muchas plantas luchan porque subestimaron el espacio necesario para la clasificación secundaria.

Asigne su diseño hacia atrás desde las especificaciones de salida deseadas. La producción de hojuelas de rPET de calidad alimentaria exige una segregación estilo sala blanca y etapas de clasificación óptica avanzadas. La fabricación de gránulos compuestos listos para extrusión o nurdles crudos para fabricantes de plástico requiere espacio dedicado para silos de filtración y homogeneización de la masa fundida. El producto final determina la necesidad de etapas avanzadas de descontaminación. No se puede adaptar una sala limpia a una instalación sucia sin una interrupción masiva.

Para garantizar que su diseño cumpla con todos los criterios de éxito, siga estos pasos de planificación específicos:

1. Calcule los pies cuadrados totales requeridos basándose en un modelo 3D de la maquinaria propuesta.
2. Asigne un 20 % de espacio adicional para futuras actualizaciones de equipos y acceso para mantenimiento.
3. Designar zonas específicas para la entrada de materia prima, procesamiento activo y almacenamiento de producto terminado.
4. Mapee todas las caídas de servicios públicos, incluidos los paneles eléctricos de alto voltaje y las líneas de suministro de agua, antes de verter el concreto.

Etapa 1: ingesta de materia prima, logística y pretratamiento

La zona de entrada marca el ritmo operativo de toda la planta. Los camiones de transporte pesado requieren radios de giro enormes, puentes de pesaje de hormigón armado y muelles de descarga específicos. Debe diseñar rutas de flujo distintas para los desechos entrantes para evitar atascos entre los transportistas municipales regionales que entregan los fardos y los proveedores industriales que entregan la chatarra suelta. Un patio congestionado reduce inmediatamente su capacidad de procesamiento.

Las zonas de prueba de control de calidad (QC) y almacenamiento de fardos exigen una segregación física estricta. Las materias primas crudas y contaminadas nunca deben cruzarse con materiales procesados. Integre un área de control de calidad dedicada justo en el muelle de descarga para probar la humedad de los fardos entrantes y la pureza del polímero. Si una carga no cumple con las especificaciones de alimentación, póngala en cuarentena inmediatamente sin interrumpir el flujo de procesamiento principal. Usamos líneas de piso pintadas y barreras físicas para reforzar estas zonas.

El tamaño mecánico y la secuencia de separación de aire requieren un espacio vertical y horizontal significativo. La separación de tamaño inicial utiliza trómeles o cribas de disco para filtrar los desechos de tamaño insuficiente, como fragmentos de vidrio y suciedad. A continuación, los sistemas de clasificación del aire, como los tamices de viento o los separadores de aire en zigzag, eliminan las fracciones ligeras como papel, etiquetas y láminas en una fase temprana del proceso. Asignar suficiente espacio para estas primeras etapas de separación evita el desgaste de los equipos posteriores.

La infraestructura de clasificación automatizada exige una planificación estructural precisa. Los separadores balísticos y los clasificadores ópticos de infrarrojo cercano (NIR) requieren un gran espacio vertical, estructuras entrepiso de alta resistencia y puntos de montaje aislados de vibraciones. Mientras que las cabinas de clasificación manual requieren control climático y un espacio ergonómico para los trabajadores, los conjuntos de clasificación óptica multisensor totalmente automatizados requieren un extenso cableado de datos y líneas de aire comprimido encaminadas directamente a los bloques de clasificación. Debe planificar meticulosamente estas rutas de servicios públicos.

Las zonas de trituración y reducción de tamaño generan ruido intenso, fuertes vibraciones y partículas en el aire. Las trituradoras primarias y los granuladores húmedos o secos deben asentarse sobre plataformas de concreto aisladas. Implemente estrategias de mitigación de diseño que incluyan recintos acústicos, amortiguadores de vibraciones intensas y sistemas centralizados de extracción de polvo para mantener un entorno de trabajo seguro y que cumpla con las normas. Siempre aislamos los cimientos de la trituradora de la losa principal del edificio para evitar daños estructurales.

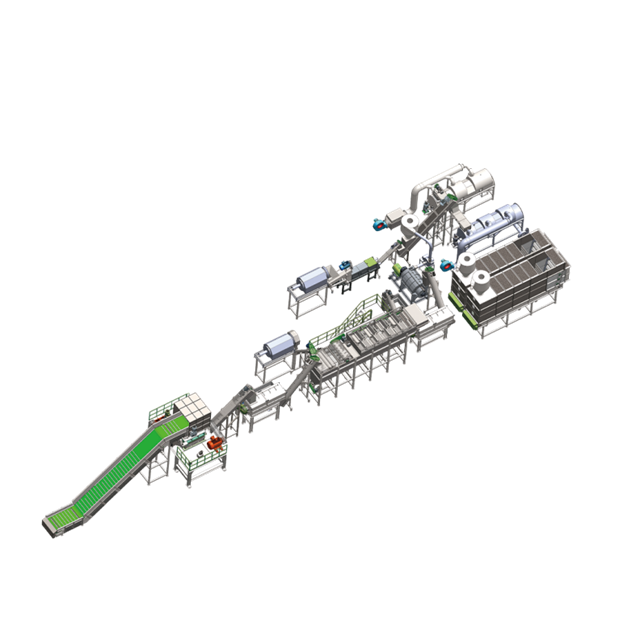

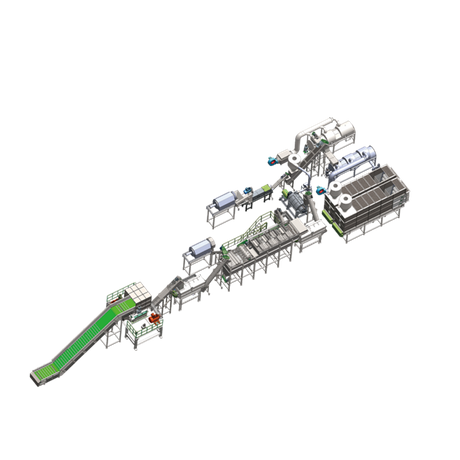

Etapa 2: Integración de la línea de lavado de plástico

La transición de la clasificación en seco al procesamiento en húmedo requiere un cambio fundamental en la ingeniería de las instalaciones. Las etapas de granulación húmeda y lavado por fricción implican maquinaria de alta velocidad que opera en entornos exigentes. El diseño físico debe acomodar tuberías de circulación continua de agua, líneas aisladas de calentamiento de vapor para tanques de lavado en caliente y estaciones de dosificación de químicos segregadas de manera segura para soda cáustica o detergentes. Se producirán fugas, por lo que el drenaje del piso debe ser sólido y tener la pendiente adecuada.

La separación de densidad de flotador-sumidero requiere un espacio lineal sustancial. Estos tanques separan los polímeros por gravedad específica, como tapas flotantes de PE/PP, lejos de las escamas de PET que se hunden. Las longitudes de tanque estándar funcionan para corrientes moderadamente limpias, pero los aportes altamente contaminados exigen tanques más largos o diseños de separación de dos etapas. Debe garantizar un espacio de pasillo adecuado junto a estos tanques para que los operadores supervisen los mecanismos de desnatado y eliminen los bloqueos de forma segura.

El secado térmico y el control de la humedad forman el puente entre el lavado y la extrusión. Las centrífugas de deshidratación mecánica eliminan el agua a granel, pero se necesitan ciclones de secado térmico para alcanzar el estricto umbral de humedad inferior al 1% requerido antes de la extrusión. El exceso de humedad provoca una grave degradación del polímero y formación de espuma en el extrusor. El diseño debe permitir conductos de aire caliente aislados y una ventilación de escape adecuada para gestionar la enorme carga de calor generada aquí.

Asociarse con un fabricante confiable de tendederos de plástico le garantiza obtener el equipo adecuado para su espacio específico. Evalúe a los proveedores en función de su capacidad para proporcionar diseños modulares que se ajusten a las limitaciones de su edificio. Exigir métricas transparentes de consumo de servicios públicos de agua y energía. Dar prioridad a los fabricantes que ofrecen módulos de filtración de aguas residuales integrados y previamente probados que se conectan sin problemas al circuito de lavado principal.

Etapa 3: Extrusión y Sistema de Peletización de Plástico

Los sistemas de almacenamiento y alimentación de materiales actúan como amortiguadores de sus instalaciones. No se pueden introducir hojuelas directamente desde una línea de lavado de plástico a una extrusora sin un amortiguador. El almacenamiento en silo, los alimentadores gravimétricos y los silos intermedios garantizan una velocidad de alimentación de material fundido constante e ininterrumpida. Si la línea de lavado se detiene para cambiar la malla, el silo intermedio mantiene la extrusora en funcionamiento, evitando el tiempo de inactividad y la degradación del material.

Las secciones de filtración y desgasificación de la masa fundida de la extrusora requieren una planificación espacial específica. Las extrusoras de ventilación simple o doble necesitan espacio libre superior para la integración de la bomba de vacío y la tubería de escape. Los filtros láser continuos o los cambiadores de pantalla de doble pistón filtran las microimpurezas residuales como el aluminio o el polvo de papel. Estas unidades requieren espacio lateral para que los operadores realicen cambios de pantalla de manera segura mientras la máquina está caliente. No limite la zona de extrusión.

La selección del adecuado sistema de peletización de plástico determina la huella de su zona de acabado. La peletización de hebras requiere un espacio lineal significativo para largos baños de enfriamiento con agua y cuchillas de aire antes de los cortadores de hebras. Es más fácil de monitorear visualmente pero consume más espacio. Por el contrario, los sistemas de peletización bajo el agua o con anillos de agua ofrecen una huella muy compacta. Están completamente automatizados y son ideales para producir gránulos uniformes, aunque requieren espacio para circuitos precisos de control de temperatura y patines de filtración de agua.

Las etapas finales implican enfriamiento, clasificación y almacenamiento. Los clasificadores por vibración clasifican los pellets de tamaño demasiado grande o insuficiente, garantizando la uniformidad del producto. A continuación, las líneas de transporte neumático transportan los pellets autorizados a grandes silos de almacenamiento. Finalmente, las estaciones automatizadas de embolsado y embalaje requieren espacio para la maniobrabilidad de montacargas, embalaje de paletas y preparación antes del envío final. Recomendamos un mínimo de 20 pies de espacio libre alrededor de la estación de ensacado para una operación segura del montacargas.

Mapeo de infraestructura y servicios públicos de instalaciones

La gestión del agua en circuito cerrado es el elemento vital del procesamiento húmedo. La planta de tratamiento de aguas residuales (EDAR) debe integrarse en el diseño primario desde el principio, nunca tratada como una ocurrencia tardía. Detalle las zanjas alimentadas por gravedad y las líneas de flujo bombeadas que dirigen el agua sucia desde las etapas de lavado a los tanques de floculación, las unidades de flotación de aire disuelto (DAF) y los filtros de arena antes de recircular el agua limpia de regreso a la línea. La excavación adecuada de zanjas previene la inundación del piso de la fábrica.

La distribución de energía y la eficiencia energética determinan dónde puede ubicarse la maquinaria pesada. Las trituradoras y extrusoras atraen enormes cargas eléctricas. Las subestaciones, los transformadores y los centros de control de motores (MCC) deben ubicarse lo más cerca posible de forma segura de estas máquinas de alto consumo. Minimizar los tendidos de cables de alto voltaje reduce las pérdidas en la línea, reduce los costos de instalación y mejora la eficiencia eléctrica general. Siempre montamos los CCM en plataformas elevadas para protegerlos de posibles daños por agua.

Una sala de control SCADA y automatización centralizada actúa como cerebro de la instalación. Esta sala debe estar elevada, proporcionando a los operadores una línea de visión directa a las operaciones de lavado y peletización. El diseño debe incluir bandejas de cables blindadas dedicadas que enrutan datos desde cientos de sensores de la máquina a la sala de control. Esto garantiza un monitoreo en tiempo real y una rápida detección de fallas sin interferencias de señal de líneas eléctricas de alto voltaje.

Riesgos de implementación y estrategias de mitigación de diseño

Los cuellos de botella en la transferencia de materiales son un punto común de falla. Evalúe los riesgos operativos del uso de transportadores de tornillo mecánico versus conductos de transporte neumáticos. Los transportadores de tornillo son robustos para materiales pesados ​​y húmedos, pero consumen espacio y tienen trayectorias lineales fijas. Los conductos neumáticos son muy flexibles y conducen el material por encima, ahorrando espacio en el piso, pero solo son adecuados para escamas o gránulos secos y livianos. Elija el método de transferencia adecuado para cada etapa específica.

Las instalaciones modernas a menudo deben permitir la coexistencia de una preparación mecánica y de reciclaje avanzada. Diseñe un diseño flexible capaz de dividir flujos de materia prima clasificados. Enrute polímeros de primera calidad y alta pureza al sistema de extrusión mecánica, mientras desvía fracciones de menor calidad y difíciles de reciclar a una línea dedicada de preparación química o de pirólisis. Esto requiere válvulas desviadoras inteligentes y silos intermedios secundarios. Planificar esta flexibilidad ahora ahorra enormes costos de modernización en el futuro.

El cumplimiento, la seguridad contra incendios y la extracción de polvo requieren un estricto cumplimiento de los códigos locales. Detallar las asignaciones espaciales necesarias para los sistemas aéreos de extinción de incendios y despejar las rutas de salida de emergencia. Las zonas de recolección de polvo que cumplen con ATEX son obligatorias, particularmente alrededor de las áreas de trituración, separación de aire y secado térmico donde se acumula polvo de polímero combustible. Aísle estas zonas de alto riesgo con paredes resistentes al fuego y paneles antiexplosión para proteger a su fuerza laboral y su inversión.

Conclusión

El diseño exitoso de una instalación de reciclaje es una integración holística de la ciencia de los materiales, la ingeniería espacial y la gestión de servicios públicos. La ubicación del equipo debe respetar las realidades del flujo de materiales, el acceso para mantenimiento y la distribución de servicios públicos. Ignorar estos factores durante la fase de diseño garantiza cuellos de botella operativos y costos de procesamiento inflados. Al seleccionar socios de equipos, dé prioridad a los proveedores que ofrezcan modelado de diseño 3D integral, garantías de servicios públicos transparentes e integración mecánica probada de línea a línea.

Para avanzar de manera efectiva, ejecute los siguientes pasos:

• Lleve a cabo una auditoría integral de viabilidad del sitio para mapear las capacidades de servicios públicos existentes y las limitaciones estructurales.
• Defina las especificaciones exactas de la materia prima de entrada y la calidad de salida deseada para determinar las etapas de procesamiento necesarias.
• Encargar un estudio de diseño de ingeniería preliminar (FEED) para fijar los requisitos espaciales antes de ordenar el equipo.
• Establezca límites físicos claros entre las zonas de entrada sucias y las áreas de procesamiento limpias para eliminar la contaminación cruzada.

Preguntas frecuentes

P: ¿Cuánto espacio se requiere para el diseño estándar de una planta de reciclaje de plástico?

R: Los requisitos de espacio aumentan con la capacidad y la materia prima. Una instalación de 10.000 toneladas al año normalmente requiere entre 30.000 y 50.000 pies cuadrados. Aquí se ubican las bahías de entrada, el almacenamiento de fardos, la línea de procesamiento mecánico, los patines de tratamiento de agua y los silos de pellets terminados. Los arroyos altamente contaminados requieren líneas de lavado más largas, lo que aumenta aún más la huella necesaria.

P: ¿Cuál es el consumo de agua estándar para una línea de lavado de plástico comercial?

R: Sin filtración, los tendederos consumen de 10 a 15 metros cúbicos de agua por tonelada de plástico. La integración de una planta de tratamiento de aguas residuales de circuito cerrado con floculación y microfiltración reduce la aportación neta de agua dulce a aproximadamente 1 a 2 metros cúbicos por tonelada, reemplazando sólo lo que se pierde por evaporación y eliminación de lodos.

P: ¿Cómo se evalúa y elige un fabricante de tendederos de plástico?

R: Evalúe a los proveedores en función de su capacidad para ofrecer diseños modulares y personalizables en lugar de sistemas rígidos disponibles en el mercado. Exija visitas a plantas de referencia para ver sus equipos funcionando con materias primas similares. Priorizar soluciones integradas de tratamiento de agua, materiales robustos resistentes al desgaste y disponibilidad garantizada de repuestos posventa.

P: ¿Cómo influye la calidad de la materia prima en la elección de un sistema de peletización de plástico?

R: La materia prima altamente contaminada requiere una filtración agresiva en estado fundido antes de la peletización. Para obtener flujos limpios y consistentes, los peletizadores submarinos producen eficientemente granos uniformes y de alta calidad. Si la masa fundida contiene impurezas residuales que causan la rotura de la hebra, un peletizador de cara con anillo de agua o de matriz caliente suele ser más confiable que un sistema de hebra tradicional.

P: ¿Cuáles son los principales requisitos de energía para una instalación de reciclaje mecánico?

R: Una instalación comercial estándar normalmente requiere entre 1,5 y 3 megavatios de potencia instalada. Las mayores extracciones provienen de trituradoras primarias, lavadoras de fricción, secadoras térmicas y extrusoras. La distribución de energía localizada a través de centros de control de motores estratégicamente ubicados es fundamental para gestionar estas cargas pesadas de manera eficiente.

P: ¿Cómo puede un diseño de reciclaje mecánico respaldar la preparación de materia prima para el reciclaje avanzado (pirólisis)?

R: Los sistemas mecánicos frontales son esenciales para el reciclaje avanzado. Los reactores de pirólisis requieren especificaciones de alimentación estrictas en cuanto a humedad, tamaño y contenido de PVC. Un diseño mecánico utiliza trituración, clasificación por aire y clasificación óptica para crear una pelusa limpia y homogeneizada o un aglomerado densificado que cumple con estándares precisos de reciclaje químico.
