Los administradores de instalaciones y los operadores de plantas de reciclaje a menudo se enfrentan a cuellos de botella operativos frustrantes. Invierten un capital sustancial en equipos de reciclaje de alto rendimiento. Sin embargo, durante la fase de instalación, se dan cuenta de que el piso de la fábrica no fue planeado adecuadamente para acomodarlo. Mover maquinaria industrial pesada después de su colocación inicial no sólo es costoso. Altera los programas de producción y compromete la integridad estructural del equipo.
Un sistema de granulación eficiente hace mucho más que simplemente reducir los desechos plásticos a una trituración manejable. Funciona como el corazón palpitante de una línea de reciclaje. Para funcionar a su máxima capacidad, se requiere una huella física estratégica. Esta área debe tener en cuenta la alimentación continua de material, la ventilación adecuada del motor, el mantenimiento rutinario de las cuchillas y estrictos protocolos de seguridad para los trabajadores. Sin una planificación espacial precisa, incluso los equipos más avanzados sufren una reducción del rendimiento y un frecuente sobrecalentamiento mecánico.
Esta guía completa proporciona un modelo objetivo para la planificación de instalaciones. A continuación, examinamos los metros cuadrados exactos, los espacios libres operativos y las mejores prácticas de diseño que debe evaluar antes de integrar una nueva máquina trituradora de plástico en su entorno de producción.
Conclusiones clave para los planificadores de instalaciones
Antes de profundizar en mediciones específicas, debemos reconocer un cambio espacial importante en el sector del reciclaje. Las primas de bienes raíces industriales están aumentando a nivel mundial. En consecuencia, los gerentes de planta se están alejando de diseños desorganizados y extensos. La tendencia actual de la ingeniería se inclina en gran medida hacia los sistemas integrados verticalmente y el procesamiento modular de dos etapas. Las instalaciones están maximizando el rendimiento por metro cuadrado utilizando espacio superior para silos e implementando transiciones de transportadores compactas en forma de L. Este enfoque equilibra la demanda de mayor capacidad con el cumplimiento estricto de los mandatos modernos de seguridad en el lugar de trabajo.
La implementación de equipos industriales de reducción de tamaño requiere más que encontrar un rincón vacío en la fábrica. El entorno espacial circundante influye directamente en la longevidad mecánica y la seguridad de la fuerza laboral.
Los equipos de trituración industriales dependen de motores eléctricos de alto par. Suelen oscilar entre 30 kW y más de 110 kW, según la aplicación. Durante el funcionamiento continuo, los motores de alta potencia generan una inmensa energía térmica. Cuando una máquina se empuja a un espacio reducido o se coloca al ras de una pared estructural, el flujo de aire ambiental se restringe severamente.
Esta falta de ventilación impide una adecuada disipación térmica. A medida que aumenta la temperatura ambiente alrededor de la carcasa del motor, el riesgo de sobrecarga térmica aumenta exponencialmente. El sistema a menudo se ve obligado a apagarse prematuramente para proteger los devanados del estator. El amplio espacio libre garantiza una refrigeración pasiva continua del aire. En consecuencia, el motor funciona cómodamente dentro de los parámetros de temperatura diseñados. Más allá del control de la temperatura, los espacios restringidos inevitablemente crean cuellos de botella en la alimentación de materiales. Imagine a un operador de montacargas luchando por llevar una caja de material estándar a un pasillo estrecho. El tiempo de inactividad resultante reduce directamente el rendimiento por hora calculado.
Las normas de seguridad en el lugar de trabajo exigen caminos claros y sin obstáculos alrededor de la maquinaria en movimiento. El cumplimiento de las normas de salud ocupacional no es negociable al instalar equipos de alta cinética.
Los puntos de pellizco, las correas de transmisión giratorias y el potencial inherente de retroceso del material requieren zonas de seguridad claramente designadas. Los operadores deben tener acceso inmediato a las rutas de salida de emergencia sin tropezar con los contenedores de materiales preparados. Además, si se produce un atasco grave dentro de la cámara de corte, el personal de mantenimiento necesitará suficiente espacio lateral para ejecutar de forma segura los procedimientos de bloqueo y etiquetado. Necesitan un terreno estable para abrir pesados paneles de acceso de acero y operar herramientas neumáticas de forma segura.
Al evaluar las hojas de especificaciones de los equipos, los equipos de adquisiciones frecuentemente cometen un error crítico. Utilizan las dimensiones exactas de la máquina como requisito de espacio de sus instalaciones. Para optimizar una planta de procesamiento, se debe distinguir entre la huella estática y la huella operativa dinámica.
La huella estática se refiere a las dimensiones físicas literales de la maquinaria. Esto representa el área de piso mínima absoluta que ocupa el chasis cuando está apagado y completamente aislado.
A modo de contexto, un granulador compacto diseñado para aplicaciones de moldeo por inyección junto a la prensa podría presumir de una huella estática de apenas 1,5 por 1,5 metros. En marcado contraste, las unidades industriales centralizadas son mucho más grandes. Las máquinas de alta capacidad diseñadas para procesar plásticos de paredes gruesas superan fácilmente una huella estática de 4,0 por 5,0 metros. Pesan varias toneladas y requieren cimientos de hormigón armado.
La huella dinámica abarca la máquina estática junto con las zonas espaciales circundantes necesarias para mantener la línea de procesamiento en funcionamiento continuo. Esta área vital incluye radios de giro de montacargas, zonas ergonómicas de pie para el operador y áreas de preparación temporal para contenedores de recolección.
Las mejores prácticas de ingeniería recomiendan encarecidamente mantener un mínimo de 1,5 metros de espacio libre operativo tanto en los puntos de alimentación como de descarga. Si la materia prima llega a través de palés industriales estándar, la carretilla elevadora necesita un ángulo de aproximación específico. Esto garantiza una entrega segura de la carga al mecanismo de alimentación sin chocar con el chasis ni poner en peligro a los trabajadores del piso cercanos.
| Categoría espacial | Ingeniería Definición | Planificación Regla general |
|---|---|---|
| Huella estática | Dimensiones base del chasis de la máquina. | Utilice las dimensiones de la hoja de especificaciones más el amortiguador de cimentación. |
| Autorización de mantenimiento | Espacio lateral para acceso a herramientas y cambios de pantalla. | Mínimo 1,5 metros en todos los lados de servicio activo. |
| Zona de alimentación | Área para transportadores, montacargas y contenedores de preparación. | Varía según la longitud del material; Mantenga un radio de giro de 3 metros. |
| Espacio libre vertical | Espacio superior para tolvas hidráulicas y grúas. | Altura de la máquina más 2 metros mínimo para elevación. |
No hay dos plantas de reciclaje idénticas. Los metros cuadrados reales necesarios para una configuración eficiente fluctúan drásticamente según varias variables operativas y opciones de configuración.
Existe una correlación directa e inevitable entre la capacidad de rendimiento y el tamaño físico. Una máquina diseñada para procesar 300 kilogramos por hora presenta una cámara de corte relativamente compacta y una garganta de alimentación estrecha. Por el contrario, escalar a una unidad que maneje 2000 kilogramos por hora exige un rotor enorme. También requiere una cámara de corte mucho más amplia y una tolva voluminosa para evitar que el material se atasque. Naturalmente, a medida que la capacidad aumenta, la huella de descarga debe expandirse para acomodar el gran volumen de triturado que sale de la pantalla de clasificación.
El método específico utilizado para introducir plástico en bruto en la cámara de corte altera drásticamente el plano de planta requerido.
La alimentación de la máquina manualmente o mediante la caída directa de una carretilla elevadora requiere una infraestructura atornillada menos permanente. Sin embargo, exige una huella dinámica mucho mayor para la puesta en escena del material. Los trabajadores necesitan un espacio dedicado para contenedores de materias primas, mesas de clasificación y plataformas seguras.
Por otro lado, la integración de una cinta transportadora inclinada automatizada optimiza la mano de obra y garantiza una velocidad de alimentación constante. Sin embargo, aumenta exponencialmente el requisito de espacio lineal. Para evitar que los desechos plásticos caigan hacia atrás, un transportador inclinado normalmente funciona en un ángulo máximo de 25 a 30 grados. Si la tolva receptora se encuentra a 2,5 metros del suelo, una inclinación de 30 grados requiere más de 4,3 metros de espacio horizontal estrictamente para la cinta transportadora.
Una vez granulado el material se debe evacuar rápidamente. Los contenedores de recolección alimentados por gravedad colocados directamente debajo de la máquina ahorran espacio pero requieren un intercambio manual constante. Esto conduce inevitablemente a una parada de la producción.
Las configuraciones de alta eficiencia utilizan ventiladores neumáticos y silos ciclónicos para transportar automáticamente el triturado fuera de la cámara de corte. Si bien el ventilador en sí solo puede requerir un metro cuadrado adicional junto al chasis, el silo ciclónico asociado y la estación de ensacado requieren un espacio vertical significativo. Estos suelen superar los 4 o 5 metros de altura y deben tenerse en cuenta en el diseño arquitectónico posterior.
El tiempo de inactividad del equipo es una métrica crítica en la gestión de instalaciones. No asignar espacio para el mantenimiento rutinario puede convertir un reemplazo de cuchilla estándar de dos horas en una pesadilla operativa de un día completo.
Las tareas de mantenimiento de rutina requieren un acceso físico significativo. Al realizar el mantenimiento de una trituradora de plástico de alta resistencia , los mecánicos necesitan un amplio espacio para maniobrar. La tolva de alimentación suele ser demasiado pesada para moverla manualmente y debe inclinarse hacia atrás mediante cilindros hidráulicos integrados. Esta acción mecánica requiere un espacio vertical sustancial para abrir completamente la cámara.
Además, los técnicos necesitan espacio lateral alrededor de la máquina para operar de forma segura llaves de impacto neumáticas pesadas, herramientas dinamométricas y polipastos de elevación. Si un mecánico tiene que equilibrar torpemente una herramienta pesada porque una pared estructural está a sólo unos centímetros de distancia, el proceso de mantenimiento se vuelve ergonómicamente peligroso e increíblemente ineficiente.
La reducción del tamaño industrial genera una inmensa energía cinética. Esto se traduce en mucho ruido y calor. Para cumplir con los límites de exposición al ruido ocupacional, las instalaciones instalan con frecuencia recintos insonorizados alrededor del equipo. Estas estructuras añaden fácilmente de 0,5 a 1,0 metros al espacio ocupado por la máquina en cada lado.
Además, es obligatorio mantener un espacio entre la carcasa del motor y las posibles paredes de la instalación. Esto permite que los ventiladores de refrigeración aspiren aire ambiente fresco. Una máquina colocada a ras de una esquina recicla su propio aire caliente expulsado. Esto conduce a un rápido sobrecalentamiento y fallas eléctricas catastróficas.
Seleccionar el equipo correcto requiere hacer coincidir el diseño arquitectónico de la máquina con las limitaciones espaciales de sus instalaciones y los flujos de materiales específicos. Diferentes perfiles estructurales exigen estrategias de diseño completamente diferentes. Podemos examinar soluciones de ingeniería específicas para comprender estos requisitos.

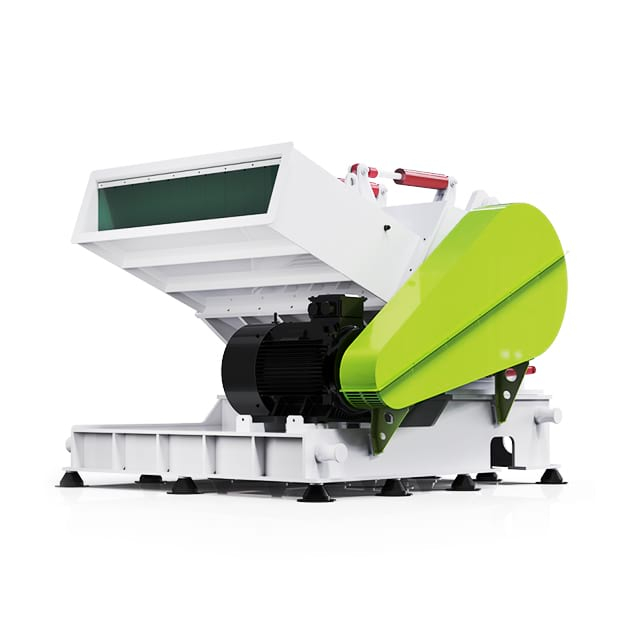

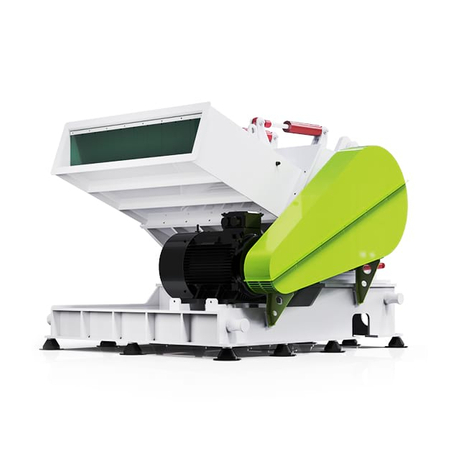

Ciertos flujos de materiales requieren geometrías de alimentación muy específicas. Por ejemplo, una trituradora de plástico especializada diseñada para láminas termoformadas anchas, paneles de puertas de automóviles o placas de bandejas grandes cuenta con una garganta de alimentación ensanchada horizontalmente. La serie DYPS-T está diseñada específicamente para manejar estos perfiles anchos sin necesidad de corte previo.
Debido a que la tolva es significativamente más ancha que los modelos estándar, estas unidades especializadas exigen un espacio horizontal mucho más amplio. Los administradores de las instalaciones deben asegurarse de que el área de preparación directamente frente a la máquina sea lo suficientemente amplia como para maniobrar estos paneles grandes e incómodos sin obstrucciones.
El procesamiento de tubos de PVC o PE de paredes gruesas presenta desafíos espaciales únicos. La trituración de perfiles extruidos largos requiere un enorme espacio de alimentación lineal. La serie DYPS-G está diseñada específicamente para tuberías pesadas y presenta una cámara de trituración robusta capaz de manejar tuberías con diámetros que van desde 160 mm hasta 1200 mm.
El área de preparación delante de la garganta de alimentación debe ser igual o mayor que la longitud máxima de las tuberías que se procesan. Si una instalación tiene la intención de procesar tuberías de 6 metros de largo, debe asignar al menos de 6 a 7 metros de espacio lineal completamente despejado y sin obstrucciones directamente frente a la máquina para permitir una alimentación horizontal segura.
El diseño estratégico de las instalaciones va más allá de simplemente colocar máquinas en una habitación. Implica diseñar la ruta más eficiente para que el material viaje desde el muelle de carga hasta la estación de embalaje final.
La forma arquitectónica de su edificio debe dictar el diseño de su línea de procesamiento. Los diseños lineales son los más adecuados para edificios industriales largos y estrechos. La materia prima entra por un extremo, pasa directamente por las etapas de trituración y trituración y sale como producto terminado por el extremo opuesto. Esto minimiza el flujo cruzado de material pero requiere una longitud de construcción significativa.
Los diseños en forma de U son óptimos para edificios cuadrados o anchos. El recorrido de procesamiento del material se curva sobre sí mismo. Esto centraliza el tráfico de montacargas y optimiza la logística del almacén al mantener el envío y la recepción exactamente en la misma zona.
El reciclaje industrial es un sector en rápido crecimiento. Las mejores prácticas de ingeniería recomiendan dejar una zona de influencia espacial del 10 al 15 por ciento en la planificación del diseño inicial. Este espacio no asignado garantiza que sus instalaciones puedan albergar futuras actualizaciones. Eventualmente podría instalar motores de mayor capacidad, integrar transportadores de clasificación automatizados avanzados o agregar recintos acústicos secundarios. Un buffer espacial permite estas actualizaciones sin requerir un desmantelamiento completo de la línea de procesamiento existente.
Una línea de reciclaje de plástico eficiente es tan robusta como el entorno en el que opera. Una planificación adecuada del espacio evita costosos cuellos de botella operativos, mitiga el sobrecalentamiento del motor y elimina graves riesgos de seguridad. Al mirar más allá de la hoja de especificaciones básicas y medir con precisión su espacio dinámico 3D, garantiza una operación fluida y rentable. Esto incluye el cálculo de la altura de los techos y los radios de giro de las carretillas elevadoras.
Antes de realizar una inversión de capital, recomendamos encarecidamente a los compradores que consulten con expertos en equipos para obtener diseños CAD personalizados. El equipo de ingeniería de Jwell proporciona análisis espacial profesional para ayudarle a encontrar la maquinaria perfecta adaptada específicamente a sus requisitos espaciales y de rendimiento únicos. Explore la gama completa de soluciones en Jwell para construir una instalación de reciclaje altamente eficiente y preparada para el futuro.
Generalmente, se recomienda un mínimo de 1 metro para ventilación básica y mantenimiento de rutina. Sin embargo, 1,5 metros es el estándar ideal para unidades industriales de gran escala para garantizar un acceso seguro a los técnicos y una refrigeración óptima del motor.
Absolutamente. Muchas máquinas de servicio pesado requieren que la tolva se abra hacia arriba mediante sistemas hidráulicos para el mantenimiento de las cuchillas. Además, las instalaciones grandes a menudo necesitan espacio superior para que las grúas pórtico levanten rotores pesados fuera de la cámara de corte durante revisiones importantes.
Si bien la eliminación de los transportadores inclinados automatizados ahorra espacio físico lineal, debe tener en cuenta el área de preparación dinámica necesaria para los trabajadores, las mesas de clasificación y los contenedores de materiales. En muchos casos, las zonas de alimentación manual ocupan tanto espacio funcional como un sistema transportador.
El procesamiento de tuberías requiere un espacio lineal extendido directamente delante de la garganta de alimentación. Esta zona libre debe ser igual o ligeramente mayor que la longitud máxima de las tuberías que desea procesar para permitir una inserción horizontal segura.
La huella estática es el espacio físico que ocupa la máquina cuando está apagada. La huella dinámica incluye el espacio estático más las zonas operativas necesarias para la carga de materiales, el acceso de mantenimiento, la seguridad de los trabajadores y la maniobrabilidad del montacargas.
La mala ventilación atrapa el calor alrededor del motor eléctrico de alto par. Esta falta de flujo de aire hace que el motor supere sus límites térmicos, lo que provoca apagados automáticos para evitar daños en el devanado del estator. Esto detiene directamente su línea de producción y reduce el rendimiento general.
