Soluciones de equipos para trituración, lavado y peletización de plástico rígido

El procesamiento de plásticos rígidos como el polietileno de alta densidad (HDPE), el polipropileno (PP) y el acrilonitrilo butadieno estireno (ABS) presenta distintos desafíos operativos en comparación con las películas flexibles. Estos desafíos surgen de una mayor densidad aparente, perfiles de contaminación abrasiva y la demanda de una consistencia precisa del flujo de fusión en el resultado final. Los administradores de instalaciones y los inversores luchan por configurar una línea equilibrada donde se alineen las capacidades de reducción de tamaño, lavado y extrusión. Los errores de cálculo provocan cuellos de botella en el equipo, desgaste excesivo de las cuchillas o degradación de la calidad del pellet debido a la humedad residual.

Navegar por la adquisición de un sistema completo requiere ir más allá de las especificaciones básicas. Esta guía proporciona un marco de evaluación técnica para seleccionar líneas integradas de trituración, lavado y peletización diseñadas específicamente para polímeros rígidos. Al comprender los requisitos mecánicos de cada etapa, los operadores pueden configurar una máquina de reciclaje de plástico altamente eficiente para plástico rígido que ofrezca resultados consistentes y de alta calidad.

• La sincronización del sistema es fundamental: el rendimiento debe calcularse hacia atrás a partir de la capacidad del extrusor para garantizar que la trituradora y la línea de lavado no sobrealimenten ni dejen de alimentar al sistema.
• Diseño desde la cara del troquel hacia atrás: Las mejores prácticas de ingeniería exigen seleccionar primero el método de peletización/corte, ya que esta elección dicta el tamaño del extrusor, la configuración de desgasificación y la mecánica de alimentación.
• La contaminación dicta el diseño: la configuración de la línea de lavado de plástico debe adaptarse al flujo de residuos rígidos específico (por ejemplo, botellas posconsumo frente a chatarra industrial moldeada por inyección) para gestionar el desgaste abrasivo y el consumo de agua.
• Gastos operativos sobre costo de capital: la rentabilidad a largo plazo depende de minimizar el consumo de energía (kW/kg), maximizar la vida útil de las cuchillas en la fase de trituración y reducir el tiempo de inactividad durante los cambios de criba.
• Responsabilidad del proveedor: asociarse con un fabricante integral de máquinas granuladoras de plástico para toda la línea reduce los riesgos de integración y garantiza un control unificado del proceso.

Definición de criterios de éxito para el reciclaje de plástico rígido

Características de los materiales y perfiles de entrada

Evaluar los tipos de polímeros específicos que pretende procesar es el paso fundamental en el diseño del sistema. HDPE, PP, PET y ABS poseen cada uno densidades aparentes y puntos de fusión únicos. Evaluar los niveles de contaminación entrante es igualmente importante. Las etiquetas de papel, los adhesivos fuertes, la suciedad y los fragmentos de metal dictan los mecanismos de clasificación previa y los requisitos de protección del equipo necesarios para mantener un funcionamiento continuo. Debe analizar el flujo de residuos en la fuente. La chatarra industrial se comporta de manera diferente a la recolección en la acera posconsumo. Este último requiere un lavado por fricción agresivo y una separación intensa.

Comprender las variaciones de la densidad aparente ayuda a dimensionar las tolvas y los tornillos de alimentación. Un sistema diseñado para escamas livianas se ahogará cuando se le alimente con densas purgas moldeadas por inyección. Los operadores deben documentar la mezcla exacta de materiales que se esperan en el piso de descarga. Esta documentación influye directamente en el tamaño del motor de la trituradora primaria y en la geometría del tornillo extrusor.

Mecánica de alimentación y protección

La protección de los equipos posteriores comienza en la etapa de alimentación. Las cintas transportadoras equipadas con separadores magnéticos de alta resistencia y detectores de metales industriales son obligatorias para proteger las cuchillas trituradoras de daños catastróficos. Además, es fundamental evaluar la integración de un alimentador forzado o un alimentador de tornillo frente a las tolvas de gravedad tradicionales. Las hojuelas densas y rígidas a menudo requieren asistencia mecánica para garantizar una velocidad de alimentación constante en la extrusora sin formación de puentes.

Recomendamos un protocolo de protección de varias etapas para la sección de alimentación. Depender de un solo imán sobre banda es insuficiente para corrientes altamente contaminadas. La implementación de una secuencia de detección y eliminación garantiza el máximo tiempo de actividad.

1. Instale un separador magnético sobre banda en la pendiente del transportador primario para atrapar metales ferrosos grandes.
2. Integre un separador de corrientes parásitas si hay aluminio o metales no ferrosos en el flujo de residuos.
3. Coloque un túnel detector de metales altamente sensible justo antes de la tolva de alimentación de la trituradora para detener la correa si los metales incrustados pasan por los imanes.
4. Utilice un silo de alimentación forzada con un agitador interno para evitar que se formen puentes de escamas densas antes de que entren en la garganta del extrusor. Dureza

Métricas de calidad de resultados objetivo

Es fundamental definir límites aceptables de contenido de humedad antes de la extrusión. Para las poliolefinas, la humedad normalmente debe permanecer por debajo del uno por ciento para evitar la formación de espuma y la degradación en la extrusora. El establecimiento de un índice de flujo de fusión (MFI) objetivo y estándares de uniformidad de pellets garantiza que el producto final cumpla con los estrictos requisitos exigidos por los compradores finales en los sectores de moldeo por inyección o extrusión.

La humedad actúa como agente espumante dentro del cilindro del extrusor. Si el sistema de secado no logra alcanzar el umbral de humedad objetivo, los gránulos resultantes tendrán huecos, lo que reducirá su integridad estructural y densidad aparente. Esto impacta directamente el valor de mercado de la resina reciclada. Debe dimensionar los secadores centrífugos y las unidades de secado térmico basándose en el peor de los casos de humedad ambiental y porosidad del material.

Requisitos de rendimiento y escalabilidad

Calcular la producción requerida en kilogramos por hora requiere un enfoque realista. Los planificadores de instalaciones deben tener en cuenta los turnos operativos, los programas de mantenimiento y la eficacia general del equipo (OEE) realista en lugar de confiar únicamente en las capacidades máximas teóricas proporcionadas en las hojas de especificaciones. El escalado adecuado garantiza que el sistema funcione de manera eficiente sin ciclos constantes de arranque y parada.

Un error común en el diseño de instalaciones es hacer coincidir la producción máxima de la trituradora directamente con la entrada máxima de la extrusora. Esto deja cero buffer para mantenimiento o cambios de pantalla. Debe crear capacidad de respuesta en la línea. Un gran silo intermedio entre la línea de lavado y la fase de extrusión permite que la parte frontal de la planta continúe funcionando mientras la extrusora realiza un cambio de criba o un mantenimiento menor.

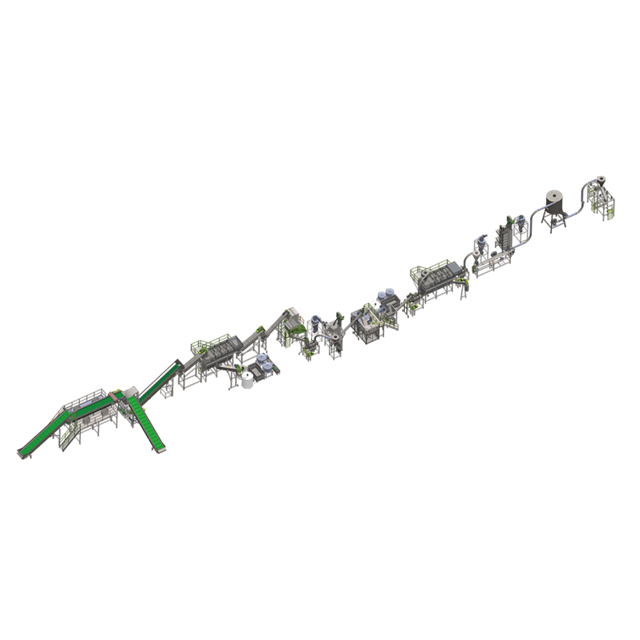

Componentes principales de una máquina peletizadora de reciclaje de residuos de plástico

Etapa 1: Reducción de Tamaño (Trituración y Trituración)

La elección de la herramienta primaria de reducción de tamaño adecuada depende en gran medida del material de entrada. Las trituradoras de un solo eje son ideales para desechos de paredes gruesas y grandes volúmenes, como paletas, tambores y tubos gruesos. Las trituradoras de alta velocidad son más adecuadas para productos rígidos de paredes delgadas, como botellas y cajas. La geometría del rotor y de las palas juega aquí un papel fundamental. Los diseños de rotores en forma de V o escalonados son óptimos para plásticos rígidos porque evitan que el material rebote y reducen significativamente la generación de finos. No se puede pasar por alto la metalurgia de las palas. Las aleaciones de acero endurecido como D2 o SKD-11 son necesarias para resistir el desgaste abrasivo inherente al procesamiento de plástico rígido. Finalmente, el tamaño del tamiz debe equilibrar el tamaño de las escamas, generalmente entre 10 mm y 15 mm, para lograr una eficiencia de lavado óptima sin sobrecargar el motor de la trituradora.

Cuando se trata de purgas gruesas o tuberías de alta resistencia, es obligatorio un proceso de reducción de tamaño en dos etapas. Empujar trozos enormes directamente dentro de un granulador de alta velocidad detendrá el motor y romperá las cuchillas. Una trituradora de baja velocidad y alto par debe romper primero el material en trozos de 50 mm. Estos trozos luego se introducen en el granulador para lograr el tamaño final de escamas de 12 mm necesario para un lavado y fusión eficientes.

Etapa 2: Configuración de la línea de lavado de plástico

Un bien diseñado tendedero de plástico es el mecanismo de defensa contra la contaminación. Las pantallas de prelavado y trómel eliminan piedras, metales pesados ​​y papel suelto antes de que se produzca cualquier lavado químico o mecánico. Las lavadoras de fricción utilizan agitación mecánica de alta velocidad para quitar la suciedad rebelde, el aceite y las etiquetas de papel de las escamas rígidas. Los tanques de separación de flotador-sumidero aprovechan la gravedad específica para separar los plásticos rígidos objetivo, como las poliolefinas, de contaminantes pesados ​​como metales, PVC y vidrio. La fase de secado utiliza secadores centrífugos mecánicos y sistemas de secado térmico para lograr las estrictas tolerancias de humedad requeridas antes de que el material ingrese a la extrusora.

La gestión del agua dentro de la línea de lavado dicta la huella operativa. Bombear miles de litros de agua dulce por hora es insostenible. Debe integrar un sistema de filtración de agua de circuito cerrado. Este sistema captura el agua sucia de las arandelas de fricción, la pasa a través de una unidad de flotación de aire disuelto (DAF) para eliminar los sólidos suspendidos y bombea el agua limpia de regreso a los tanques de flotación del fregadero. Esto reduce la ingesta de agua dulce hasta en un noventa por ciento.

Etapa 3: Extrusión y filtración en estado fundido

Es vital seleccionar la relación longitud-diámetro (L/D) correcta para el tornillo extrusor. Una proporción entre 32:1 y 36:1 garantiza una fusión, mezcla y homogeneización adecuadas de las escamas rígidas sin causar degradación del polímero. La desgasificación es otro componente crítico. Las zonas de desgasificación al vacío doble extraen eficazmente los volátiles y la humedad residual, evitando la formación de gránulos débiles y porosos. Los cambiadores de pantalla mantienen la presión del material fundido y filtran los contaminantes microscópicos. Se prefieren cambiadores de pantalla hidráulicos continuos de doble pistón o sistemas de retrolavado para evitar paradas de línea durante los ciclos de filtración.

La estrategia de filtración en estado fundido determina la pureza final del pellet. Para flujos posconsumo altamente contaminados, un cambiador de pantalla estándar de placa única se cegará en cuestión de minutos, provocando picos masivos de presión. Debe utilizar un filtro láser continuo o un sistema de retrolavado. Estas unidades de filtración avanzadas raspan o eliminan automáticamente los contaminantes sin detener el flujo de fusión, lo que garantiza que la extrusora funcione continuamente durante días en lugar de horas.

Etapa 4: Tecnologías de peletización y enfriamiento

La etapa final define las características físicas de la salida. La granulación de hebras sigue siendo un método tradicional y rentable para plásticos rígidos, particularmente ideal para materiales con alta resistencia al fundido como PET o nailon. Los sistemas de corte por anillo de agua o por troquel ofrecen alternativas que ahorran espacio y brindan operación automatizada y formas uniformes de los gránulos, dependiendo de la viscosidad de fusión del polímero específico. Los sistemas de peletización bajo el agua representan la solución premium para líneas automatizadas de alto rendimiento que procesan materiales de baja viscosidad, asegurando pellets perfectamente esféricos. La infraestructura de enfriamiento y clasificación, que incluye cribas de deshidratación, canales de enfriamiento y tamices vibratorios, rechaza tamaños de pellets que no cumplen con las especificaciones y prepara el material para el empaque.

La selección del método de corte requiere hacer coincidir el índice de flujo de fusión del polímero con la cara del troquel. Los materiales con alto MFI, como ciertos polipropilenos de grado de inyección, se caerán de un troquel de hebra estándar, lo que hará obligatorio el corte con anillo de agua o bajo el agua. Por el contrario, el HDPE fundido fraccionado utilizado para la extrusión de tuberías tiene una alta resistencia al fundido y maneja perfectamente la granulación de hebras. Debe probar su material específico en el equipo del fabricante antes de finalizar el diseño del troquel.

Dimensiones de evaluación: comparación de sistemas y fabricantes

Control de procesos integrado frente a unidades independientes

No se puede subestimar la ventaja operativa de los sistemas PLC centralizados. Los controladores avanzados ajustan automáticamente las velocidades de alimentación en la trituradora, la lavadora y la extrusora para evitar cuellos de botella y garantizar un flujo de material fluido y continuo. Las unidades independientes requieren intervención manual constante, lo que aumenta los costos de mano de obra y la probabilidad de errores del operador.

Una línea totalmente integrada utiliza bucles de retroalimentación de amperaje. Si el amperaje del motor del extrusor aumenta debido al material denso, el PLC automáticamente desacelera el alimentador forzado. Si la arandela de fricción está sobrecargada, el transportador de alimentación se detiene. Este nivel de automatización evita daños al equipo y garantiza que la línea funcione a la máxima capacidad segura sin supervisión humana.

Eficiencia energética y consumo de servicios públicos

La evaluación comparativa del uso de energía mediante el cálculo de los kilovatios necesarios por kilogramo de pellets producidos ayuda a determinar la viabilidad operativa a largo plazo. Además, evaluar las capacidades de recirculación y filtración de agua de la línea de lavado es crucial para minimizar la descarga de aguas residuales y reducir los costos municipales de agua. Los sistemas eficientes utilizan tratamiento de agua de circuito cerrado para reducir drásticamente el consumo neto.

Las calificaciones de eficiencia del motor impactan directamente en el resultado final. Especifique motores de eficiencia premium IE3 o IE4 para todas las unidades principales, incluidas la trituradora, la extrusora y las bombas de agua grandes. Si bien el desembolso de capital inicial es mayor, la reducción del consumo eléctrico paga la actualización dentro del primer año de funcionamiento continuo. Además, aísle fuertemente el cilindro del extrusor para evitar la pérdida de calor, reduciendo la carga en las bandas calentadoras.

Investigación de un fabricante de máquinas granuladoras de plástico

Seleccionar al socio adecuado implica criterios estrictos. Al auditar a un fabricante de máquinas peletizadoras de plástico , busque capacidades de mecanizado internas y transparencia en el abastecimiento de componentes para piezas críticas como motores, cajas de engranajes e inversores. La capacidad de realizar pruebas de materiales a gran escala antes del envío es un requisito no negociable. Además, evalúe la disponibilidad de repuestos localizados y un sólido soporte de diagnóstico remoto para minimizar el tiempo de inactividad futuro.

No acepte una prueba de aceptación en fábrica (FAT) utilizando material virgen y limpio. Debe enviar una muestra representativa de su flujo de desechos contaminados real a las instalaciones del fabricante. Pase el material por toda la línea propuesta. Mida el rendimiento, pruebe el contenido de humedad de las escamas y analice los gránulos finales en busca de huecos y contaminación. Si el fabricante se niega a realizar una prueba de material en el mundo real, busque otro proveedor.

Riesgos de implementación y estrategias de mitigación

Riesgo: desgaste excesivo de la hoja y tiempo de inactividad por mantenimiento

Los plásticos rígidos son inherentemente abrasivos, lo que provoca una rápida degradación de la hoja. Para mitigar esto, especifique recubrimientos resistentes al desgaste para las carcasas de las trituradoras. Asegúrese de que el diseño de la cámara de corte permita cambios rápidos de cuchillas y ajustes sencillos de espacios, minimizando el tiempo que los operadores dedican al mantenimiento de rutina.

Implementar un estricto programa de mantenimiento preventivo para el afilado de cuchillas. Hacer funcionar cuchillas desafiladas aumenta el porcentaje de finos, genera calor excesivo y aumenta el amperaje del motor. Tenga a mano dos juegos de cuchillas afiladas de repuesto en todo momento. Capacite a su equipo de mantenimiento para cambiar todo el conjunto de rotores en menos de dos horas durante el tiempo de inactividad programado.

Riesgo: calidad inconsistente de los pellets y humedad atrapada

La humedad es el enemigo de la extrusión de calidad. Supervise la fase de secado de la línea de lavado para garantizar que los copos se sequen adecuadamente. Asegúrese de que la extrusora esté equipada con una bomba de vacío de alta capacidad y zonas de desgasificación adecuadas para extraer los volátiles restantes antes de que la masa fundida llegue a la cara del troquel.

Controle la presión de vacío continuamente. Una caída en la presión de vacío indica un puerto de ventilación obstruido o una bomba defectuosa. Los operadores deben limpiar los puertos de ventilación diariamente para evitar que la acumulación de polímeros restrinja la extracción de humedad y gases volátiles. Instale un analizador de humedad secundario en línea antes de la garganta del extrusor para capturar las escamas húmedas antes de que entren al barril.

Riesgo: huella de las instalaciones y limitaciones de diseño

Las grandes líneas de reciclaje requieren un espacio considerable. Exija una planificación del diseño en 3D al fabricante durante la fase de propuesta. Esto garantiza un acceso seguro para los operadores, un espacio libre adecuado para montacargas y un flujo de materiales eficiente dentro de las limitaciones existentes del edificio, evitando costosas modificaciones posteriores a la entrega.

Considere la integración vertical si el espacio es limitado. Monte los silos intermedios y los secadores centrífugos en entrepisos encima de la extrusora. Esto utiliza el espacio vertical y permite que la gravedad ayude a alimentar el material, lo que reduce la necesidad de largas líneas de transporte neumático. Asegúrese de que todas las plataformas elevadas tengan barandillas de seguridad adecuadas y acceso al elevador para mantenimiento.

Conclusión

1. Compile un perfil detallado del material, incluida la densidad aparente, el tipo de polímero y los niveles exactos de contaminación, para proporcionárselo a los proveedores potenciales.
2. Solicite un diseño de las instalaciones en 3D al fabricante para verificar los espacios libres para montacargas, el acceso de mantenimiento y el flujo de materiales antes de firmar un contrato.
3. Envíe una muestra de una tonelada de su flujo de residuos real al proveedor para una prueba de aceptación de fábrica documentada para validar el rendimiento y la calidad de los pellets.
4. Establezca un programa de mantenimiento preventivo para el afilado de cuchillas y cambios de malla para garantizar el máximo tiempo de actividad tras la instalación.

Preguntas frecuentes

P: ¿Cuál es el consumo de agua estándar para un tendedero de plástico rígido?

R: El consumo de agua estándar varía según el rendimiento y los niveles de contaminación, y normalmente oscila entre 2000 y 5000 litros por hora para líneas estándar. Sin embargo, la integración de sistemas de tratamiento de agua de circuito cerrado reduce drásticamente el consumo neto al filtrar y recircular el agua, lo que reduce la ingesta real de agua dulce a sólo unos pocos cientos de litros por hora.

P: ¿Cómo elijo entre peletización en hebras, en anillos de agua y peletización bajo el agua para plásticos rígidos?

R: La granulación de hebras es mejor para polímeros de alta resistencia a la fusión, como el PET. Los sistemas de anillos de agua son muy eficientes para PP y HDPE y ofrecen automatización y importantes ahorros de espacio. La peletización submarina es la mejor opción para líneas automatizadas de gran volumen que procesan diversas viscosidades, lo que garantiza la máxima uniformidad de los gránulos y evita que la masa fundida se pegue.

P: ¿Por qué es fundamental la detección de metales antes de la etapa de trituración en una máquina de reciclaje de plástico rígido?

R: El metal atrapado arruina instantáneamente las costosas cuchillas de la trituradora y puede destruir los tornillos de la extrusora aguas abajo. Los separadores magnéticos y detectores de metales en línea identifican y eliminan estos peligros antes de que ingresen a la cámara de corte, lo que justifica fácilmente su costo al evitar fallas catastróficas del equipo y tiempos de inactividad prolongados.

P: ¿Cuál es la vida útil promedio de las cuchillas trituradoras cuando se procesa PP/HDPE rígido?

R: La vida útil de las cuchillas de la trituradora depende del material de la cuchilla y de los niveles de contaminación entrante. Las hojas de acero D2 o SKD-11 de alta calidad suelen durar entre 40 y 100 horas de funcionamiento continuo antes de requerir ser afiladas o reemplazadas cuando se procesan plásticos rígidos abrasivos.

P: ¿Puede una máquina peletizadora de reciclaje de residuos de plástico manejar tanto plásticos rígidos como películas flexibles?

R: Si bien algunas extrusoras avanzadas pueden manejar ambas cosas mediante el uso de alimentadores forzados o puertos de alimentación duales, las etapas de trituración, lavado y secado aguas arriba requieren geometrías mecánicas fundamentalmente diferentes. No es posible cambiar fácilmente entre materiales rígidos y flexibles sin comprometer la eficiencia y la calidad del resultado.

P: ¿Cómo afecta la relación L/D de una extrusora al reciclaje de plástico rígido?

R: Las relaciones longitud-diámetro (L/D) más altas, normalmente entre 32:1 y 36:1, proporcionan un tiempo de residencia más prolongado para el polímero dentro del cilindro. Esta duración prolongada garantiza una mejor fusión, una mezcla completa y una desgasificación altamente eficaz de las escamas rígidas, lo que da como resultado gránulos más fuertes y sin defectos.

P: ¿Qué debo buscar al auditar a un fabricante de máquinas granuladoras de plástico?

R: Dé prioridad a los fabricantes que ofrecen pruebas de aceptación en fábrica (FAT) integrales utilizando su material real. Verificar las marcas de componentes críticos como motores y PLC. Evalúe su infraestructura de servicio posventa, disponibilidad de piezas y solicite referencias de instalaciones existentes que procesen plásticos rígidos similares.
