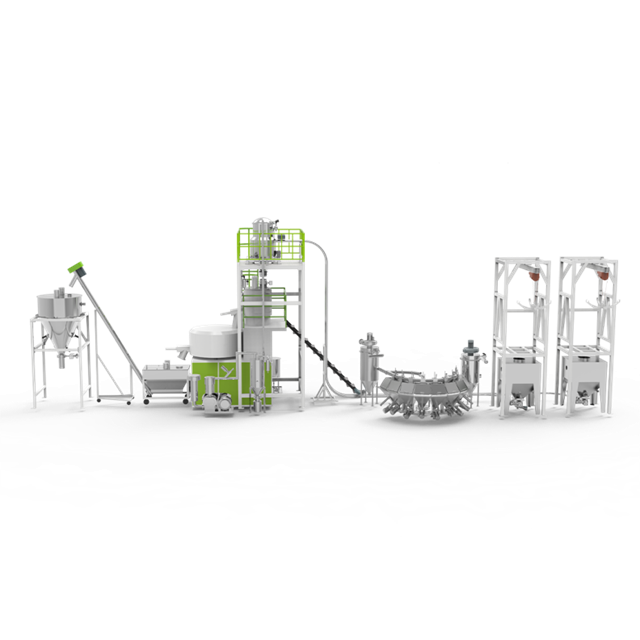

La estimación de métricas de manejo de materiales sin marcos matemáticos precisos expone las instalaciones de fabricación a graves riesgos operativos. Los cuellos de botella en la producción, el consumo excesivo de energía y el desgaste prematuro de los equipos ocurren cuando los gerentes de planta adivinan el tamaño de las tuberías o la capacidad de los sopladores. El problema central es traducir las demandas de producción de las instalaciones en especificaciones exactas de transporte mecánico o neumático. Debe tener en cuenta el comportamiento del material, el diseño de las instalaciones y el crecimiento futuro. Confiar en las reglas generales de los proveedores a menudo conduce a extrusores hambrientos o líneas obstruidas. Esta guía sirve como recurso definitivo para ingenieros y gerentes de planta. Aprenderá a calcular con precisión la capacidad de transporte, evaluar las variables del sistema y mitigar los riesgos de implementación antes de la adquisición. Deja de confiar en estimaciones. Utilice cálculos matemáticos estrictos para dimensionar sus líneas, garantizar un rendimiento constante y construir una infraestructura de manejo de materiales que realmente cumpla con sus objetivos de producción.
Una red de manipulación de materiales exitosa ofrece un rendimiento constante, un tiempo de inactividad mínimo, eficiencia energética e integridad del material. Lograr estos criterios requiere un enfoque riguroso en el cálculo de la capacidad. Calcular mal estos parámetros conduce a graves ineficiencias operativas y pérdida de ingresos. Necesita una guía de diseño de sistema de alimentación central confiable para afrontar estos desafíos de ingeniería.
El subdimensionamiento de un sistema priva a los equipos de procesamiento posteriores. Esto da como resultado horas de producción perdidas, calidad del producto comprometida y alarmas frecuentes de la máquina. Cuando una máquina de moldeo por inyección espera resina, se pierde dinero cada segundo. Por el contrario, el sobredimensionamiento conduce a un gasto de capital excesivo y un desperdicio de energía. Empujar materiales a velocidades excesivas o utilizar proporciones inadecuadas de aire y tela provoca una degradación grave del material. Los impactos de alta velocidad generan polvo, crean cabello de ángel en los plásticos y comprometen el producto final.
Para establecer una base sólida, los ingenieros deben auditar las tasas de producción actuales y pronosticar las necesidades de capacidad futuras. Se trata de analizar los índices de consumo máximo de todas las máquinas conectadas que funcionan simultáneamente. No se puede simplemente mirar el promedio diario. Debes mirar el sorteo máximo.
Depender únicamente del rendimiento promedio por hora (kg/h o lb/h) a menudo provoca fallas en el sistema durante los ciclos de sobretensión. Los sistemas deben diseñarse para manejar tasas instantáneas máximas (expresadas en kg/s o lb/s) en puntos críticos de caída del alimentador. Si un receptor de vacío se abre y exige 50 libras de material en 10 segundos, su sistema debe entregar esa tasa instantánea, no solo el promedio por hora. No tener en cuenta este aumento de la demanda da como resultado bloqueos de líneas e interrupciones continuas de las operaciones.
Los ingenieros también deben evaluar las características físicas de la planta. Un sistema diseñado para un almacén plano y abierto fallará en una instalación de varios niveles con numerosos ascensores verticales. Cada codo, válvula desviadora y ascenso vertical añade resistencia. Debe calcular la longitud total equivalente de la red de tuberías para dimensionar correctamente el soplador. Desglosaremos estas variables específicas en la siguiente sección.
Calcular la capacidad correcta requiere un conocimiento profundo de las propiedades físicas del material y la geometría de la ruta de transporte. Estas variables dictan la energía requerida y el tamaño de la tubería para el sistema. No se pueden utilizar los mismos cálculos para los gránulos de plástico virgen y las escamas trituradas.
La densidad aparente difiere significativamente de la densidad real. La densidad aparente representa los huecos entre las partículas, que es el volumen real que ocupa el material en la línea de transporte. El tamaño, la forma, el contenido de humedad y la cohesividad de las partículas afectan directamente la fluidez. Los materiales cohesivos o con alto contenido de humedad requieren ajustes en las fórmulas de capacidad para evitar puentes y bloqueos dentro de la red de tuberías.
Por ejemplo, los gránulos de PET virgen fluyen fácilmente y tienen una densidad aparente predecible. Sin embargo, las hojuelas de PET trituradas tienen formas irregulares, menor densidad aparente y tienden a entrelazarse. Se necesita un diámetro de tubería mayor y un mayor volumen de aire para mover la misma masa de escamas en comparación con los pellets.
| Tipo de material | Densidad aparente promedio (lb/ft³) | Características de flujo | Desafío de transporte |
|---|---|---|---|
| Pellets de PET Virgen | 50 - 55 | fluido | Baja fricción, fácil de transportar. |
| Escamas trituradas de PP | 20 - 25 | entrelazado | Propenso a formar puentes y taponarse |
| Nailon relleno de vidrio | 40 - 45 | Abrasivo | Alto desgaste de tubería, requiere codos endurecidos |
| Pellets de TPE/TPU | 35 - 40 | Pegajoso / Cohesivo | Puede manchar las paredes de la tubería a altas velocidades. |
La distribución física de las instalaciones influye en gran medida en la capacidad. Los tramos horizontales y los ascensores verticales presentan diferentes perfiles de resistencia. Las pérdidas por fricción y las reducciones de capacidad son causadas por curvaturas de tuberías, codos y válvulas desviadoras. Los ingenieros utilizan cálculos de longitud equivalente para traducir estos cambios direccionales en distancias adicionales de tubería recta. Esto garantiza que el soplador o el motor tenga el tamaño adecuado para superar la resistencia adicional.
Un codo de 90 grados de radio largo podría agregar 20 pies de resistencia equivalente a una tubería recta. Si su recorrido incluye diez codos, acaba de agregar 200 pies de resistencia equivalente a su cálculo. Ignorar esto dará como resultado un soplador de tamaño insuficiente y obstrucciones constantes en la línea.
El diámetro interno de la línea de transporte y la velocidad requerida para mantener los materiales suspendidos son factores críticos. En los sistemas neumáticos, esto se conoce como velocidad de saltación. Si la velocidad cae por debajo de este umbral, el material cae fuera de la corriente de aire y provoca obstrucciones. El área de la sección transversal determina el volumen máximo de material que puede pasar por un punto específico a una velocidad determinada.
Debe mantener una velocidad lo suficientemente alta para mantener el material en movimiento, pero lo suficientemente baja para evitar la degradación. Éste es el equilibrio más difícil de lograr en el transporte neumático. Por lo general, apuntamos a una velocidad de recolección de alrededor de 3500 a 4000 pies por minuto (FPM) para gránulos de plástico estándar, aumentando a 5000 FPM al final de la línea a medida que el aire se expande.
La tasa volumétrica (pies cúbicos o metros cúbicos por hora) sirve como restricción física principal antes de tener en cuenta los cambios en la densidad del material. Comprender el volumen máximo que el sistema puede manejar es esencial antes de convertir ese volumen en caudales másicos según el material específico que se está procesando. Una tubería de 3 pulgadas sólo puede contener un volumen específico de aire y material. No se puede forzar más masa a través de él sin aumentar la velocidad, lo que conduce a los problemas de degradación mencionados anteriormente.
Traducir variables físicas en especificaciones de ingeniería procesables requiere fórmulas estándar. Estos cálculos proporcionan la base para dimensionar los equipos y garantizar una entrega confiable de materiales. Debe aplicar estas fórmulas rigurosamente para construir un sistema de alimentación central funcional..
La fórmula fundamental del flujo continuo es Q = ρ * A * v, donde Q es la capacidad, ρ es la densidad aparente del material, A es el área de la sección transversal y v es la velocidad. Esta fórmula calcula el caudal másico teórico. Es necesario convertir el flujo volumétrico (pies cúbicos o metros por hora) a flujo másico (kg/h o lb/h) para lograr un ajuste preciso de la producción, ya que las máquinas de procesamiento consumen material por peso, no por volumen.
Veamos un ejemplo práctico. Si tiene una tubería de 4 pulgadas (área = 0,087 pies cuadrados), transporta material a 4000 FPM (velocidad) y la densidad aparente del material es de 40 lb/pie³. El flujo volumétrico teórico es Área * Velocidad. Luego se multiplica por la densidad aparente para obtener el flujo másico. Sin embargo, esto supone una tubería 100 % llena, lo que nunca ocurre en el transporte neumático en fase diluida. Debe aplicar una proporción de carga de sólidos (normalmente de 2 a 5 libras de material por libra de aire) para obtener la velocidad de transporte real.
Los diseños especializados en manejo de materiales a menudo manejan unidades discretas, cargas por lotes o válvulas rotativas con cavidades. Para estas aplicaciones, se utiliza la fórmula de paso discreto: Capacidad (Unidades/hora) = (Velocidad del transportador × 3600) ÷ Paso del producto. El paso representa el espacio entre cargas o bolsillos de material discreto, lo que permite a los ingenieros calcular tasas de entrega exactas para sistemas segmentados.
Al dimensionar una válvula de esclusa de aire giratoria en el fondo de un silo, se calcula el volumen de las cavidades de la válvula y se multiplica por las RPM. Una válvula de 1 pie cúbico por revolución (CFR) que funciona a 15 RPM mueve 15 pies cúbicos por minuto. Multiplique eso por su densidad aparente de 40 lb/ft³ y obtendrá una capacidad teórica de 600 lb/minuto. Luego se aplica un factor de eficiencia (normalmente del 70 al 80 %) para tener en cuenta el llenado de las bolsas y las fugas de aire.
Existe una diferencia fundamental entre la capacidad de diseño (el objetivo operativo exacto) y la capacidad de selección (la clasificación del equipo en bruto necesaria para garantizar el rendimiento). La capacidad de selección explica las ineficiencias del mundo real. El cálculo es: SC = Capacidad de Diseño × Factor de Material × Factor de Diseño de Equipo. Esto garantiza que los ingenieros tengan en cuenta variables como fugas de válvulas rotativas, obstrucción del filtro o deslizamiento mecánico, evitando que el sistema tenga un rendimiento deficiente en entornos de producción reales.
Se necesitan ajustes de cálculo dependiendo del método de transporte. Los sistemas neumáticos de vacío o presión requieren cálculos complejos que involucran la densidad del aire, la caída de presión y las relaciones aire-material. Los sistemas mecánicos, como los transportadores de tornillo o las cadenas de arrastre, dependen más del desplazamiento volumétrico y de los índices de eficiencia mecánica. La capacidad de un transportador de tornillo depende del diámetro del tornillo, el paso, las RPM y el porcentaje de carga del canal (generalmente entre un 30% y un 45% de su capacidad para evitar daños a los rodamientos).
Los cálculos teóricos deben equilibrarse con las realidades de implementación práctica. Diseñar un sistema confiable implica gestionar compensaciones entre velocidad, capacidad e integridad del material. No se puede simplemente aumentar la velocidad del soplador y esperar buenos resultados.
El cálculo de la capacidad dicta directamente el volumen de aire requerido (CFM) y la presión de funcionamiento (PSI/inHg). Estas métricas son cruciales para la selección del soplador. Subestimar la caída de presión debido a un recorrido complejo o a una alta densidad de material dará como resultado un soplador de tamaño insuficiente, lo que provocará frecuentes obstrucciones en las líneas y tiempo de inactividad del sistema.
Cada componente añade caída de presión. La varilla de recogida, el tubo recto, los codos, las conexiones de manguera flexible y el receptor del filtro final resisten el flujo de aire. Debes sumar estos valores de resistencia. Un sistema de vacío típico opera entre 10 y 14 pulgadas de mercurio (inHg). Si la caída de presión calculada es de 16 inHg, un soplador de desplazamiento positivo estándar se detendrá y la línea se obstruirá. Debe aumentar el diámetro de la tubería para reducir la velocidad y la fricción, o cambiar a una bomba de alto vacío.
Los ingenieros se enfrentan a un compromiso constante entre aumentar la velocidad para aumentar la capacidad y reducirla para evitar daños materiales. Los materiales frágiles pueden romperse, generar polvo o crear "cabello de ángel" en los plásticos si se transportan demasiado rápido. Encontrar la velocidad óptima que cumpla con los requisitos de capacidad y al mismo tiempo preserve la integridad del material es una fase de diseño crítica.
El cabello de ángel se produce cuando bolitas de plástico se deslizan contra el interior del codo de una tubería a altas velocidades. La fricción derrite la superficie del pellet, dejando una fina mancha de plástico en la pared de la tubería. Los gránulos posteriores quitan esta mancha, creando cabello de ángel largo y fibroso que eventualmente obstruye los filtros y las válvulas giratorias. Para evitar esto, debe calcular la velocidad terminal del gránulo específico y asegurarse de que la velocidad de transporte se mantenga justo por encima del punto de saltación, pero muy por debajo del punto de fricción de fusión. El uso de codos especializados granallados también ayuda a reducir esta fricción.
Un bien diseñado sistema de alimentación centralizado se adapta a futuras adiciones a la línea de producción sin requerir una revisión completa del sistema. Esto implica dimensionar las líneas principales y los sopladores con un porcentaje específico de exceso de capacidad, lo que permite una fácil integración de nuevas máquinas de procesamiento a medida que se expanden las instalaciones.
Si planea agregar tres máquinas de moldeo por inyección más el próximo año, dimensione ahora su cabezal de vacío principal para esa capacidad futura. Es mucho más barato instalar un cabezal de 4 pulgadas hoy y utilizarlo a una capacidad menor que quitar un cabezal de 3 pulgadas el próximo año. Instale unidades de frecuencia variable (VFD) en sus sopladores para que pueda ajustar el flujo de aire a las necesidades actuales y aumentarlo cuando agregue las nuevas máquinas.
Colaborar con un fabricante experimentado de sistemas de alimentación central es esencial para traducir los cálculos teóricos en una realidad funcional. Su experiencia cierra la brecha entre las matemáticas y la aplicación práctica. No intente diseñar una red neumática compleja solo si carece de experiencia específica en dinámica de fluidos.
Al evaluar las propuestas de los proveedores, examine sus afirmaciones de capacidad. Busque cálculos transparentes en lugar de estimaciones garantizadas. Un fabricante acreditado explicará claramente cómo llegó a sus recomendaciones de tallas, detallando los factores de material específicos y los cálculos de longitud equivalente utilizados. Pide ver las matemáticas. Si solo le dan una cotización con el tamaño del soplador y sin cálculos de caída de presión, aléjese.
Las matemáticas teóricas deben estar respaldadas por pruebas físicas en las instalaciones del fabricante. El uso del material de producción exacto y la ruta de tubería propuesta valida los cálculos e identifica posibles problemas de flujo antes de la instalación. Envíales un gaylord de tu peor remolino. Haga que lo transmitan a través de un circuito de prueba que imite los levantamientos verticales y el recuento de codos de sus instalaciones. Mida la degradación. Revise el filtro en busca de polvo.
Esté atento a las señales de alerta durante la fase de adquisición. Ignorar las variaciones de densidad aparente entre los materiales vírgenes y triturados es una señal de advertencia importante. No tener en cuenta los cambios en la densidad del aire a gran altitud arruinará un sistema instalado en Denver en comparación con uno en Miami. Reducir el tamaño de las áreas de filtración para ahorrar dinero en el receptor dará como resultado un obstrucción constante del filtro y una pérdida de succión.
Calcular la capacidad de transporte requiere una combinación de física teórica y experiencia práctica en manejo de materiales. Un dimensionamiento preciso evita costosos tiempos de inactividad, protege la integridad del material y garantiza un uso eficiente de la energía. Al seleccionar el diseño de un sistema, dé prioridad a la transparencia matemática, la escalabilidad y las capacidades comprobadas de prueba de los proveedores. Deja de adivinar y empieza a calcular.
R: Para flujo continuo, la fórmula estándar es Q = ρ * A * v, donde Q es la capacidad, ρ es la densidad aparente del material, A es el área de la sección transversal y v es la velocidad. Para alimentación discreta, utilice Capacidad (Unidades/hora) = (Velocidad del transportador × 3600) ÷ Paso del producto.
R: La capacidad de diseño es el volumen real que necesita la planta. La capacidad de selección es un cálculo reducido utilizado por un fabricante para dimensionar el equipo de modo que funcione de manera confiable bajo ineficiencias del mundo real, como obstrucción del filtro, fugas de válvulas rotativas o deslizamiento mecánico.
R: Una mayor densidad aparente requiere más energía y un tamaño de línea específico para mover el mismo volumen. Afecta directamente las especificaciones del ventilador y del motor, ya que los materiales más densos exigen mayor fuerza y diferenciales de presión más altos para permanecer suspendidos o ser empujados mecánicamente a través de la red de tuberías.
R: Los términos se usan indistintamente en la fabricación industrial. Ambos describen una red singular y automatizada de distribución de materiales diseñada para alimentar múltiples máquinas de procesamiento desde una ubicación de almacenamiento central utilizando sopladores y cabezales de tuberías compartidos.
R: Los cambios de dirección aumentan la fricción y la caída de presión dentro de la línea de transporte. Esto reduce la eficiencia general del sistema y requiere una reducción de la capacidad, calculada utilizando métricas de longitud equivalente para garantizar que los sopladores tengan el tamaño adecuado para superar la resistencia adicional.
R: Los fabricantes poseen software de dimensionamiento patentado, datos de pruebas empíricas y experiencia en implementación en el mundo real. Pueden tener en cuenta variables como los cambios en la densidad del aire y la degradación del material que las fórmulas estándar a menudo pasan por alto, lo que garantiza que el sistema final funcione de manera confiable.
