¿Qué datos se necesitan para diseñar un sistema de alimentación central?

Una infraestructura de manipulación de materiales mal especificada en las instalaciones de procesamiento de plástico introduce graves riesgos operativos. Cuando los gerentes de planta se basan en estimaciones en lugar de datos concretos para dimensionar las líneas de vacío y los sopladores, provocan una degradación constante del material, bloqueos de las líneas de vacío y tiempos de inactividad no planificados de las máquinas. La transición a un modelo de manejo de materiales centralizado requiere datos operativos precisos y específicos de las instalaciones. Las conjeturas en la planificación de la capacidad conducen inevitablemente a un costoso exceso de ingeniería o a cuellos de botella paralizantes en el sistema durante los ciclos de producción pico.

Este artículo sirve como una guía integral de diseño de sistemas de alimentación central para ingenieros y gerentes de planta. Aprenderá cómo auditar sus plantas de producción, recopilar los puntos de datos exactos necesarios y estructurar una solicitud de propuesta que garantice una construcción precisa y escalable.

Conclusiones clave

• Las propiedades de los materiales dictan la infraestructura: la densidad aparente, las características higroscópicas y las proporciones de triturado determinan directamente el tamaño de la tubería, la potencia de vacío y los requisitos de deshumidificación.
• Consumo máximo sobre el uso promedio: los sistemas deben diseñarse para un consumo máximo simultáneo de la máquina, no solo para el rendimiento diario promedio, para evitar el hambre en la tolva.
• Los datos espaciales no son negociables: se requieren distancias horizontales precisas, elevaciones verticales y recuentos de codos para calcular las caídas de presión y especificar las capacidades del ventilador.
• La interceptación dirigida evita la recuperación de humedad: la implementación de válvulas de interceptación/cajas de succión justo después de la etapa de secado es fundamental para evitar que los materiales secos absorban humedad en recorridos de transporte largos.
• La evaluación del fabricante requiere transparencia: un fabricante calificado de sistemas de alimentación central exigirá estos datos específicos antes de cotizar; Evite proveedores que ofrecen estimaciones genéricas y listas para usar sin una auditoría de ingeniería.

Por qué los datos precisos son la base de una guía de diseño de un sistema de alimentación centralizado

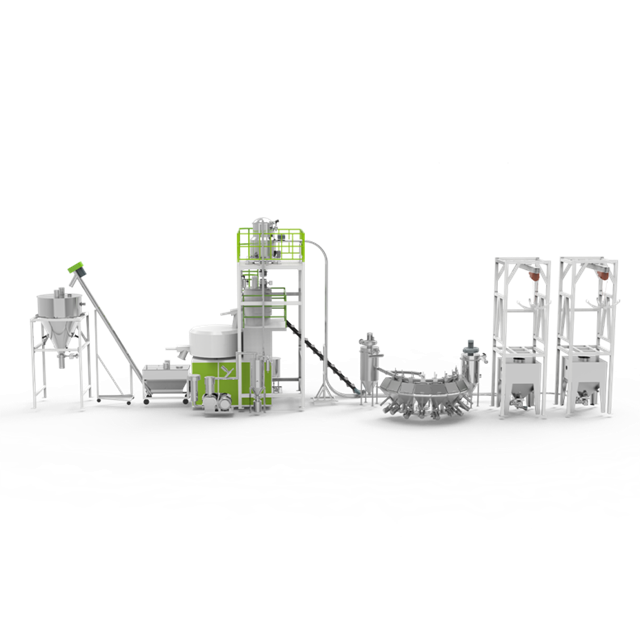

Un moderno sistema de alimentación central funciona utilizando una metodología estricta de circuito sellado de una máquina, una tubería. Esta arquitectura de circuito cerrado transporta materias primas desde silos o estaciones centrales de secado directamente a máquinas de procesamiento individuales. Toda la red se basa en principios precisos de transporte neumático para mover pellets, polvos o escamas de manera eficiente por toda la planta.

Esta arquitectura falla inmediatamente si los datos de consumo inicial, caída de presión y distancia son defectuosos. Los datos inexactos provocan obstrucciones en las líneas, cavitación de la bomba de vacío y falta de material en la tolva de la máquina. Un sistema de alimentación centralizado diseñado con éxito logra cero contaminación cruzada, mantiene una presión de vacío estable, garantiza niveles consistentes de humedad del material, minimiza el consumo de energía y utiliza una arquitectura PLC escalable.

Cuando caminas por la planta, ves los resultados de los datos incorrectos. Las mangueras se unen con cinta adhesiva, los operadores limpian manualmente las líneas obstruidas y las máquinas permanecen inactivas esperando la resina. Recopilar los datos correctos por adelantado elimina estos problemas. Debe medir todo, desde la densidad aparente de sus grados de resina específicos hasta la elevación vertical exacta desde el gaylord hasta las vigas del techo.

Los ingenieros deben abordar esto como un problema de dinámica de fluidos. El aire es el fluido y los gránulos de plástico son la carga útil. Si no conoce el peso, la forma y el volumen exactos de la carga útil, no podrá calcular la velocidad del aire requerida. Si es demasiado lento, el material se soltará y bloqueará la tubería. Demasiado rápido, los perdigones se estrellan contra los codos, creando polvo y cabello de ángel que arruinan el producto moldeado final.

Categoría 1: Especificaciones y comportamiento de las materias primas

Densidad aparente y características de las partículas

La forma física de su material (ya sean gránulos, polvo, escamas o microgránulos) y su densidad aparente impactan directamente en la velocidad de transporte. La densidad aparente dicta la velocidad de saltación, que es la velocidad mínima del aire requerida para mantener las partículas suspendidas en la línea de transporte. Los materiales pesados ​​y densos requieren velocidades de aire más altas para evitar que caigan de la corriente de aire y obstruyan las tuberías. Los materiales abrasivos también determinarán la necesidad de materiales de tubería especializados y resistentes al desgaste.

Considere la diferencia entre transportar gránulos de policarbonato virgen y transportar un triturado ligero y esponjoso. El triturado tiene un perfil aerodinámico completamente diferente. Si su sistema está diseñado sólo para pellets vírgenes, la trituración probablemente provocará puentes en las tolvas y un flujo errático en las líneas. Debe documentar la densidad aparente de cada material que planea procesar.

Propiedades higroscópicas y requisitos de secado.

Los materiales higroscópicos absorben la humedad del aire ambiente, lo que requiere sistemas de secado deshumidificadores robustos. Debe documentar los puntos de rocío requeridos (normalmente -40 °C a -50 °C), temperaturas de secado y tiempos de residencia específicos. Estos datos son fundamentales para diseñar las tolvas de secado centrales para garantizar que la resina llegue a la máquina de procesamiento con el nivel de humedad exacto requerido para evitar defectos superficiales y debilidades estructurales en la pieza moldeada final.

Si procesa PET o nailon, la humedad es su mayor enemigo. No se puede simplemente soplar aire ambiental de las plantas sobre estos materiales. El aire de transporte debe secarse con frecuencia o debe utilizarse un sistema de transporte de aire seco de circuito cerrado. Documentar la tolerancia exacta a la humedad de sus resinas permite a los ingenieros especificar los secadores de ruedas desecantes y los circuitos de transporte de circuito cerrado correctos.

Función de interceptación y protección post-secado

La recopilación de datos sobre la sensibilidad a la humedad del material determina si es necesaria una caja de succión de interceptación. Este componente evita que el material seco se quede estancado en las líneas de transporte y absorba la humedad ambiental. Al interceptar el material inmediatamente después de la etapa de secado y purgar las líneas después de cada ciclo de transporte, el sistema garantiza que solo la resina perfectamente seca ingrese a la tolva de la máquina.

Sin una válvula de interceptación, el material que queda en la tubería entre ciclos actúa como una esponja. Cuando comienza el siguiente ciclo, ese trozo húmedo de material se empuja directamente a la máquina de procesamiento, lo que provoca separaciones, burbujas y piezas rechazadas. La caja de interceptación es un componente no negociable para las resinas de ingeniería de alto rendimiento.

Relaciones de mezcla, medición y dosificación

Debe documentar la cantidad de materiales distintos utilizados por máquina. Esto incluye resina virgen, colorantes masterbatch, aditivos químicos y porcentajes de triturado. Especifique si la dosificación se realiza en una estación central o localmente en la tolva de la máquina. Las relaciones de dosificación precisas garantizan que los colectores y mezcladores automatizados tengan el tamaño correcto para manejar la receta específica sin obstruir el flujo de material.

1. Enumere cada resina primaria utilizada en la máquina específica.
2. Documentar el porcentaje máximo de remolido permitido para el proceso.
3. Identifique todos los colorantes y aditivos, anotando sus proporciones de reducción.
4. Determine si se requiere una mezcla gravimétrica o volumétrica según las necesidades de precisión.

Categoría 2: Rendimiento de producción y consumo de máquina

Calcular el consumo máximo por hora

Los ingenieros deben calcular el sorteo máximo por máquina para dimensionar el sistema correctamente. Para el moldeo por inyección, esto implica multiplicar el tamaño máximo de disparo por el máximo de disparos por hora y luego agregar un margen de seguridad. Para la extrusión, documente la producción máxima del extrusor en kilogramos o libras por hora. Estos datos sin procesar forman la base para todos los cálculos de tamaño de tuberías y bombas de vacío.

No utilice la capacidad indicada en la placa de identificación de la máquina. Utilice el rendimiento máximo real basado en sus moldes más pesados ​​y tiempos de ciclo más rápidos. Si tiene una máquina de moldeo por inyección de 500 toneladas, pero solo utiliza piezas pequeñas en ella, dimensionar el sistema de alimentación para el máximo de 500 toneladas dará como resultado tuberías sobredimensionadas y degradación del material. Por el contrario, un tamaño insuficiente basado en tiradas promedio privará a la máquina cuando se le coloque un molde pesado.

Contabilización de sobrecargas y demanda máxima

El consumo medio por turno es irrelevante a la hora de diseñar una infraestructura de transporte neumático. Debe diseñar para una demanda máxima instantánea. Cuando varias máquinas de moldeo por inyección funcionan simultáneamente, el sistema experimenta un aumento masivo en la extracción de material. Si el tamaño de los sopladores y receptores se basa únicamente en el rendimiento diario promedio, las máquinas morirán de hambre durante estos eventos de sincronización máxima.

Imagine cinco máquinas pidiendo material exactamente en el mismo segundo. La bomba de vacío debe tener la capacidad de manejar esa carga simultánea, o el colector debe programarse para secuenciar los llenados rápidamente. Debe proporcionar al fabricante una evaluación realista de cuántas máquinas podrían activar un ciclo de llenado al mismo tiempo.

Variaciones entre extrusión y moldeo por inyección

La extrusión de plástico requiere una extracción de material continua y constante, mientras que el moldeo por inyección se basa en una extracción cíclica por lotes. Esta variación altera el diseño del sistema de transporte por vacío. Las líneas de extrusión a menudo requieren receptores de llenado continuo más grandes, mientras que las máquinas de moldeo por inyección necesitan receptores de llenado rápido orientados por lotes que puedan mantenerse al día con tiempos de ciclo rápidos.

Categoría 3: Diseño de las instalaciones, condiciones locales y restricciones auxiliares

Transporte de distancias y enrutamiento

Los dibujos CAD precisos o las mediciones físicas son obligatorios. Debe trazar todas las distancias horizontales y elevaciones verticales. Los elevadores verticales requieren mucha más energía para vencer la gravedad y estas mediciones son fundamentales para calcular las longitudes equivalentes de transporte utilizadas para especificar la potencia del soplador.

Obtenga una medida láser y camine por el piso. Mida la distancia desde la descarga del silo hasta la sala de bombas, luego hasta las vigas del techo, a través de la planta y hasta la tolva de la máquina. Cada pie de elevación vertical agrega una resistencia sustancial al sistema. Si adivina estos números, su bomba de vacío tendrá el tamaño incorrecto.

Codos, curvas y colectores

El número de cambios de dirección debe documentarse meticulosamente. Cada curva introduce fricción, caídas de presión y posible degradación del material. El transporte a alta velocidad a través de demasiados codos genera polvo, finos y cabello de ángel. Minimizar las curvas y utilizar codos de radio largo cuando sea necesario protege la integridad del material y reduce la carga sobre las bombas de vacío.

1. Cuente cada codo de 90 grados en la ruta planificada.
2. Cuente cada curva de 45 grados.
3. Identifique los lugares donde se utilizará manguera flexible en lugar de tubería rígida.
4. Documente la ubicación de todos los colectores de selección de materiales automatizados.

Ubicaciones de almacenamiento y origen

Documente exactamente dónde se origina el material en relación con la estación de control central. Se requieren datos sobre silos exteriores, gaylords interiores, contenedores diurnos o estaciones de descarga de bolsas para mapear el recorrido completo del material. La distancia desde el almacenamiento a granel hasta la estación de secado y luego hasta las máquinas de procesamiento dicta la arquitectura de transporte de varias etapas.

Si extrae material de silos al aire libre, debe tener en cuenta los cambios de temperatura y humedad ambiente. Los gránulos fríos llevados a una planta cálida y húmeda atraerán inmediatamente la condensación. Esto requiere diseños de descarga de silo específicos y tolvas potencialmente preacondicionadas incluso antes de que el material llegue al sistema de secado principal.

Integración con equipos auxiliares existentes

Identificar las especificaciones técnicas de secadores, controladores de temperatura de moldes, enfriadores o granuladores preexistentes. El nuevo sistema debe comunicarse con estas unidades o evitarlas físicamente. La integración perfecta requiere conocer los protocolos de comunicación exactos y la huella física de los equipos heredados.

Categoría 4: Requisitos de automatización y dimensionamiento de componentes

Sistema de transporte por vacío y dimensionamiento del soplador

Los datos agregados de rendimiento y distancia dictan la potencia y el tipo de bombas de vacío necesarias. Dependiendo de la carga, los ingenieros especificarán sopladores de desplazamiento positivo, bombas de garras o sopladores regenerativos. Los sopladores de tamaño insuficiente provocan la obstrucción de las líneas, mientras que los sopladores de gran tamaño desperdician energía y degradan el material al transportarlo demasiado rápido.

Los sopladores de desplazamiento positivo son los caballos de batalla para largas distancias y cargas pesadas. Los sopladores regenerativos son adecuados para tiradas más cortas y materiales más ligeros. La elección depende completamente de los cálculos de longitud equivalente derivados de los datos de diseño de sus instalaciones y de la densidad aparente de sus resinas.

Integración del sistema de secado deshumidificador

Las tolvas de secado centrales se dimensionan según el rendimiento y los tiempos de residencia de secado del material requeridos. Si un material requiere un tiempo de residencia de cuatro horas y la máquina consume 100 kilogramos por hora, la tolva debe contener al menos 400 kilogramos de material activo, más un buffer. Los datos de rendimiento precisos evitan especificar tolvas que sean demasiado pequeñas para secar adecuadamente la resina.

Caja de succión de material con función de interceptación

El diseño del sistema debe incluir datos de líneas de tránsito de material para dimensionar las cajas de succión automatizadas. Una válvula de interceptación limpia el tubo de transporte después de cada ciclo. Esto no deja material en la línea que absorba la humedad o se obstruya durante el tiempo de inactividad de la máquina. Es un componente crítico para procesar resinas de ingeniería altamente higroscópicas.

Estación de control central e integración de PLC

Detallar el software y datos de automatización requeridos para la estación central de control. Determine qué sistemas ERP o SCADA existentes deben integrarse con el nuevo PLC. Documente los parámetros exactos de alarma, los requisitos de seguimiento de materiales y las métricas de informes de lotes necesarios para mantener un estricto control de calidad y trazabilidad en la planta de producción.

Selección del material de la red de tuberías

La abrasividad del material dicta la selección de la tubería. El procesamiento de nailon reforzado con fibra de vidrio o resinas rellenas de carbono requiere datos específicos para elegir entre tuberías y codos de acero inoxidable estándar, acero endurecido o revestidos de vidrio. El uso de tuberías estándar para materiales abrasivos provoca un desgaste rápido, reventones frecuentes y fugas graves en el sistema.

Evaluación de un fabricante de sistemas de alimentación central: criterios de competencia técnica

Capacidades de ingeniería frente a intermediación de equipos

Un fabricante creíble de sistemas de alimentación central realiza rigurosos cálculos de dinámica de fluidos y análisis de caída de presión basados ​​en sus datos específicos. Evite proveedores que ofrecen cotizaciones de catálogo estándar y únicas sin revisar el diseño de sus instalaciones o las especificaciones de materiales. Los verdaderos fabricantes diseñan soluciones; Los corredores solo venden piezas.

Cuando entregue su paquete de datos, observe cómo responde el proveedor. Si inmediatamente le entregan una cotización sin hacer preguntas aclaratorias sobre sus proporciones de remolido o elevaciones verticales, aléjese. Un ingeniero competente cuestionará sus suposiciones y le pedirá aclaraciones sobre los ciclos de máxima demanda.

Personalización según las condiciones locales

Evaluar la capacidad de un proveedor para adaptarse a las limitaciones específicas de la planta. Esto incluye trabajar con techos bajos, cumplir con los requisitos de las salas blancas, gestionar la humedad ambiental extrema o integrarse perfectamente con maquinaria heredada. El fabricante debe demostrar flexibilidad en su enfoque de ingeniería.

Verificación de sistemas de referencia

Solicite referencias a posibles fabricantes y haga preguntas muy técnicas a los clientes anteriores. Pregunte cómo maneja el sistema el cambio frecuente de material, qué tan confiable es el colector automatizado durante los picos de producción y si las bombas de vacío brindan la presión estable prometida en largas distancias.

Soporte y escalabilidad posteriores a la instalación

Evaluar si la arquitectura del sistema propuesta permite futuras adiciones de máquinas o ampliaciones de la planta. Un sistema bien diseñado incluye colectores modulares y software PLC escalable, lo que le permite agregar nuevas líneas de procesamiento sin requerir una revisión completa de la bomba de vacío o un rediseño total del sistema.

Riesgos de implementación y estrategias de mitigación

Riesgo 1: contaminación cruzada en sistemas multimaterial

La mezcla de materiales en líneas compartidas arruina las tiradas de producción. Mitigue este riesgo implementando ciclos de purga adecuados, utilizando diseños de colectores automatizados avanzados y garantizando la segregación física de la línea para resinas incompatibles. El PLC debe hacer cumplir estrictos protocolos de limpieza antes de cambiar de material.

Riesgo 2: Degradación de materiales y generación de polvo

El transporte de materiales demasiado rápido rompe los pellets y genera polvo. Los variadores de frecuencia permiten que el sistema ajuste la velocidad del aire según el material específico que se transporta. El tamaño adecuado de la línea y las velocidades de transporte controladas mitigan la formación de finos y cabello de ángel, protegiendo la calidad de las piezas moldeadas.

Riesgo 3: subestimar las caídas de presión y los aumentos de elevación

Los datos de diseño inexactos provocan sopladores de tamaño insuficiente. Cuando se subestiman las caídas de presión y las elevaciones verticales, el sistema carece de potencia para mover el material de manera eficiente. Esto da lugar a que el material se obstruya en las líneas, a paradas frecuentes del sistema y a que las máquinas de procesamiento se agoten.

Conclusión

1. Audite sus tasas actuales de consumo de material y documente el consumo horario pico de cada máquina en el piso.
2. Mapee el diseño de sus instalaciones con una medida láser, registrando todos los tramos horizontales, elevaciones verticales y las instalaciones de codos requeridas.
3. Compile una lista completa de todas las resinas procesadas, incluidas las densidades aparentes, las propiedades higroscópicas y los porcentajes de trituración.
4. Comuníquese con un fabricante calificado para enviar su paquete de datos y solicitar una consulta formal de ingeniería y un análisis de dinámica de fluidos.

Preguntas frecuentes

P: ¿Qué es un sistema de alimentación central en el procesamiento de plástico?

R: Es una red de transporte neumático automatizada que transporta materias primas plásticas desde el almacenamiento a granel o los secadores centrales directamente a las máquinas de procesamiento individuales mediante un circuito de vacío cerrado y sellado.

P: ¿Por qué es importante la densidad aparente al diseñar líneas de transporte?

R: La densidad aparente determina la velocidad de saltación. Los materiales más pesados ​​requieren velocidades de aire más altas para permanecer suspendidos en la tubería, lo que determina directamente la potencia del soplador y el diámetro de la tubería requeridos.

P: ¿Cómo se evita que el material seco absorba humedad en las tuberías?

R: Instalando una caja de succión de interceptación inmediatamente después de la secadora. Este dispositivo limpia completamente la línea de transporte después de cada ciclo, asegurando que ningún material quede estancado en la tubería para absorber la humedad ambiental.

P: ¿Se debe dimensionar el sistema para un consumo de material promedio o máximo?

R: El sistema siempre debe dimensionarse para la demanda máxima instantánea. El dimensionamiento para el consumo promedio hará que las máquinas se mueran de hambre cuando varias unidades realicen ciclos y extraigan material simultáneamente.

P: ¿Por qué son importantes los codos y las curvas en los datos de diseño de las instalaciones?

R: Cada curva introduce fricción y caídas de presión. Demasiados codos pueden degradar el material, generar polvo y aumentar significativamente la carga de las bombas de vacío, lo que requiere sopladores más grandes para compensar.

P: ¿Puede un sistema centralizado manejar máquinas de moldeo por inyección y extrusión?

R: Sí, pero los diseños del receptor difieren. La extrusión requiere receptores de llenado continuo para una extracción constante, mientras que el moldeo por inyección utiliza receptores orientados por lotes para igualar tiempos de ciclo rápidos y cíclicos.
