El espacio de la fábrica es un activo industrial de primera calidad. Instalar equipos de reciclaje pesados en diseños estrechos y preexistentes es un desafío notorio para los administradores de instalaciones de todo el mundo. Una distribución mal planificada hace mucho más que crear un entorno de trabajo reducido. Asfixia activamente la capacidad de producción, limita severamente el acceso de mantenimiento y crea peligrosos cuellos de botella logísticos.
Al comprender la dinámica espacial exacta de los sistemas de extrusión modernos, puede garantizar una configuración perfecta de la máquina peletizadora de plástico . Una ingeniería adecuada le permite maximizar la producción por metro cuadrado sin provocar una costosa ampliación de las instalaciones.
Los crecientes costos de los inmuebles industriales están cambiando la forma en que se diseñan las plantas de reciclaje. Con el aumento de las tasas de arrendamiento en los principales centros de fabricación, los gerentes de planta se están alejando agresivamente de configuraciones heredadas ineficientes y en expansión. La industria está presenciando un aumento masivo en la demanda de sistemas de extrusión compactos y de alto torque.
El análisis de mercado muestra que las instalaciones modernas dan prioridad a la densidad de rendimiento, midiendo el éxito en kilogramos procesados por metro cuadrado. Este cambio empuja a los fabricantes a diseñar cañones más cortos pero altamente eficientes. La integración avanzada del motor y la caja de cambios y los diseños de marcos modulares ahora permiten que una máquina extrusora de un solo tornillo de China ofrezca una calidad de fusión excepcional sin devorar bienes inmuebles de fábrica de primera calidad.
En el sector del procesamiento de polímeros, una planificación espacial precisa comienza con un conocimiento profundo de la maquinaria primaria. Una extrusora de un solo tornillo es un caballo de batalla mecánico robusto diseñado para fundir, combinar y bombear materiales termoplásticos. Funciona mediante un único tornillo giratorio alojado dentro de un cilindro cilíndrico calentado.
Esta unidad central asume la fase crítica de la transición del material, convirtiendo escamas de plástico sólido o restos de película en un estado fundido homogéneo. Sin esta máquina primaria, los procesos de conformación y enfriamiento posteriores no pueden ocurrir. Los modelos fabricados en China se han convertido rápidamente en un estándar de la industria debido a su atractivo equilibrio entre rentabilidad, arquitectura modular y calidad de construcción sólida.
Para redactar un plano de fábrica funcional, los ingenieros deben mirar mucho más allá de la hoja de especificaciones básicas proporcionada por el fabricante. El espacio necesario para una extrusora se divide estrictamente entre su huella física estática y su huella operativa dinámica.
La longitud de la máquina depende principalmente de su relación longitud-diámetro, comúnmente conocida como L/D, junto con su capacidad de producción objetivo. Las máquinas de mayor capacidad naturalmente requieren barriles más largos para garantizar un tiempo adecuado de fusión y mezclado. Por ejemplo, una máquina de tornillo estándar de 120 mm de diámetro con una relación L/D de 33:1 tiene una longitud aproximada de 4 a 5 metros. El ancho es generalmente mucho más contenido y suele medir entre 1 y 2 metros, según la ubicación del gabinete de control y la mayor parte del motor de accionamiento de CA o CC.
El espacio representa sólo una dimensión de la planificación de las instalaciones. La asignación espacial vertical sigue siendo igualmente crítica. La altura central principal del cilindro del extrusor está diseñada de manera ergonómica de 1 a 1,2 metros desde el piso para facilitar el acceso del operador. En consecuencia, la tolva de alimentación situada encima de la garganta de alimentación aumenta drásticamente el requisito de altura. Si el sistema utiliza alimentadores forzados o cargadores por vacío, la altura total se eleva fácilmente a 3 metros. Para acomodar grúas aéreas de mantenimiento y conductos de escape, se recomienda encarecidamente una altura mínima del techo de fábrica de 4 metros.

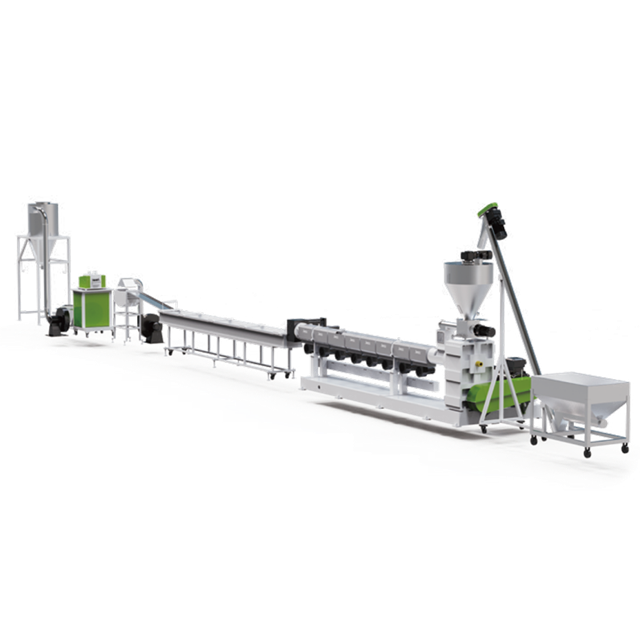

Rara vez se instala una extrusora como unidad aislada. Para producir gránulos reciclados vendibles, debe funcionar como un sistema sincronizado. Al diseñar el diseño de sus instalaciones, debe tener en cuenta las dimensiones físicas de toda la línea de granulación de PP PE . Los periféricos auxiliares suelen consumir mucho más espacio que el propio extrusor.
En el extremo frontal de la línea, las materias primas deben prepararse y alimentarse a la máquina. Se debe asignar espacio para supersacos, cintas transportadoras o sinfines. Una zona de alimentación estándar añade fácilmente 3 metros al frente de su diseño de producción.
Una vez que el plástico fundido sale del cabezal, debe enfriarse rápidamente para solidificarse. En una configuración de peletización de hebras estándar, el baño de agua de enfriamiento suele ser el componente individual más largo. Las líneas de alto rendimiento que procesan de 500 kg a 1000 kg por hora exigen tiempos de enfriamiento más prolongados, lo que significa que el tanque de agua puede extenderse entre 6 y 8 metros. Finalmente, la zona de acabado post-extrusión, que comprende el cortador peletizador, el tamiz centrífugo y la estación de ensacado, requiere 4 metros adicionales de espacio lineal.
| Componente del sistema | Longitud lineal estimada | Ancho requerido | Espacio libre operativo necesario |
|---|---|---|---|
| Zona de alimentación de material | 2,0 - 3,0 metros | 1,5 metros | Radio de acceso de carretillas elevadoras |
| Extrusora de un solo tornillo | 4,0 - 5,0 metros | 1,5 metros | Longitud de extracción de tornillos + 1,5 m de lados |
| Baño de refrigeración por agua | 6,0 - 8,0 metros | 1,0 metros | Pasillo de 1,0 m para seguimiento de cables. |
| Peletizador y embalaje | 3,0 - 4,0 metros | 2,0 metros | Espacio de preparación y retirada de palets |
Un error común y costoso en la planificación de una fábrica es medir únicamente las dimensiones estáticas de la maquinaria. Una máquina de 4 metros de largo requiere mucho más de 4 metros de espacio para funcionar de forma segura. Estos requisitos de espacio invisibles deben tenerse en cuenta en sus dibujos CAD desde el primer día.
Considere un cambio de material de rutina. Si los equipos de mantenimiento deben desmantelar un transportador aguas abajo solo para extraer el tornillo extrusor, el diseño ha fallado. El mantenimiento de rutina y los bloqueos inesperados requieren que se extraiga físicamente el tornillo del cañón. Este proceso exige un espacio lineal estrictamente libre de obstáculos directamente delante del cabezal de roscado. El espacio libre requerido debe igualar la longitud total del tornillo en sí, más espacio adicional para técnicos y equipos de tracción hidráulica.
Las normas de seguridad ocupacional también exigen pasillos designados alrededor de la maquinaria industrial pesada. Los operadores necesitan acceso sin obstáculos a los paneles de control, gargantas de alimentación y cabezales de troquel para monitorear continuamente las zonas de temperatura. La práctica de ingeniería estándar exige una zona de seguridad de 1,5 metros en todos los lados del equipo para evitar riesgos térmicos y permitir un movimiento rápido de emergencia.
Debido a que la huella total de un sistema de extrusión completo puede exceder fácilmente los 20 metros, los administradores de las instalaciones deben organizar estratégicamente el equipo para que se ajuste a restricciones arquitectónicas específicas. La maquinaria moderna se puede adaptar a varias topologías de diseño diferentes para optimizar una línea de granulación de plástico..
El diseño lineal: esta configuración en línea recta es el enfoque más tradicional y mecánicamente eficiente. La materia prima entra por el punto A y los pellets terminados salen por el punto B en un camino continuo. Ofrece un flujo de material óptimo y un acceso sencillo para el mantenimiento. Sin embargo, requiere un enorme espacio lineal continuo, lo que lo hace viable sólo para edificios de fábrica largos y estrechos.
El diseño en forma de L: cuando una línea recta es estructuralmente imposible, la línea de producción se puede doblar para formar una L usando un cabezal de troquel en ángulo o una transición de enfriamiento curva. Este diseño es ideal para ubicaciones en esquinas o edificios con columnas estructurales que bloquean un camino recto. Hace un uso muy eficiente del espacio de las esquinas y al mismo tiempo reduce la longitud continua máxima requerida.
Diseño en forma de U: esta configuración curva la línea de producción sobre sí misma, colocando la estación de alimentación de materia prima y la estación de ensacado del producto terminado muy cerca. Diseñado para salas de fábrica cuadradas y compactas, optimiza la logística de las carretillas elevadoras. La entrada de materia prima y la salida de pellets terminados pueden realizarse exactamente en el mismo muelle de carga, lo que reduce drásticamente el tiempo de viaje.
Al evaluar las limitaciones de espacio, los compradores suelen sopesar las diferencias entre las tecnologías de un solo tornillo y de dos tornillos. Desde una perspectiva puramente espacial, la variante de un solo tornillo ofrece un tamaño notablemente más compacto.
Las extrusoras de doble tornillo requieren cajas de engranajes muy complejas y fuertemente reforzadas y enormes cojinetes de empuje para gestionar las fuerzas de dos tornillos giratorios. Esto inherentemente hace que la sección de transmisión sea más ancha, más larga y significativamente más pesada. Además, los sistemas de doble tornillo suelen utilizar múltiples alimentadores laterales a lo largo del barril para mezclar aditivos, lo que exige espacio lateral adicional.
Por el contrario, la variante de un solo tornillo presenta un conjunto aerodinámico de motor y caja de cambios. El motor suele montarse directamente encima de la caja de cambios en una configuración superpuesta, lo que conserva los metros cuadrados vitales y facilita mucho su integración en planos de fábrica reducidos.
Para los gerentes de instalaciones encargados de equilibrar objetivos de producción agresivos con un espacio muy limitado, adquirir equipos de fabricantes chinos de renombre presenta una ventaja estratégica. Los ingenieros líderes frecuentemente colaboran directamente con los compradores para proporcionar huellas altamente personalizables. Utilizando software CAD avanzado, pueden modificar diseños de marcos o diseñar transiciones en forma de L basándose en sus planos exactos de fábrica.
La modularidad de estas máquinas garantiza capacidades de integración perfecta. Ya sea construyendo una instalación nueva o integrando una unidad en una línea existente, los sistemas de transmisión compactos y el chasis de altura ajustable permiten una alineación precisa con los equipos posteriores. Esta compatibilidad plug-and-play elimina espacios incómodos y puntos de transferencia de material ineficientes.
La planificación adecuada del espacio es su defensa definitiva contra los cuellos de botella y los riesgos de seguridad en las fábricas. Debe tener en cuenta todas las dimensiones de la línea de producción, mirando mucho más allá de la extrusora para incluir tolvas, tanques de enfriamiento y cortadores. Asegúrese siempre de un espacio amplio para el mantenimiento rutinario de la máquina, los pasillos del operador y los procedimientos cruciales de limpieza de tornillos.
Tómese el tiempo para medir cuidadosamente sus instalaciones antes de comprometerse con equipos nuevos. Recomendamos encarecidamente ponerse en contacto con el equipo de ingeniería de Jwell para solicitar una hoja de diseño CAD personalizada adaptada a sus parámetros específicos. Este paso proactivo garantiza que su nueva maquinaria se ajuste perfectamente a su fábrica, preparando su operación para un éxito ininterrumpido a largo plazo. Explore hoy nuestra gama completa de soluciones de extrusión compactas y de alto rendimiento.
Si bien la superficie física de la extrusora central puede ocupar sólo de 5 a 10 metros cuadrados, esta medida estática es insuficiente para la planificación de las instalaciones. Una configuración completamente operativa requiere una huella dinámica. Teniendo en cuenta los pasillos de seguridad, la preparación de materias primas y los espacios libres para mantenimiento, el espacio mínimo requerido solo para la unidad extrusora se expande a al menos 20 a 30 metros cuadrados. Los equipos de corte y enfriamiento posteriores requerirán espacio adicional.
Se recomienda encarecidamente una distancia vertical mínima de 4 metros. Si bien el cañón principal se encuentra relativamente cerca del suelo, el equipo auxiliar requiere un espacio vertical significativo. Las tolvas de alimentación, los dosificadores volumétricos y los cargadores por vacío se montan directamente encima de la garganta de alimentación. También es obligatoria una altura de techo adecuada para instalar campanas extractoras industriales y operar grúas pórtico durante el mantenimiento.
El espacio necesario para retirar los tornillos es una limitación arquitectónica no negociable. Para limpiar el cañón o realizar mantenimiento mecánico, se debe extraer completamente el tornillo interno del frente de la máquina. Debe mantener un camino lineal sin obstáculos directamente frente al cabezal del troquel igual a la longitud total del tornillo, más una zona de amortiguación para los técnicos. Para una máquina estándar, esto normalmente significa dejar un pasillo vacío de 3 a 5 metros.
La relación longitud-diámetro dicta directamente la longitud física del cilindro del extrusor. Una máquina con un diámetro de tornillo de 120 mm y una relación L/D de 30:1 tendrá una longitud de tornillo de paleta de 3,6 metros. Si se actualiza a una relación L/D de 36:1 para procesar polímeros más difíciles de fundir, la longitud del cañón aumenta a 4,32 metros. Debe tener en cuenta esta longitud adicional no solo en la huella estática sino también en la zona libre para la extracción de tornillos.
Si bien es técnicamente posible, instalar una línea de extrusión en una plataforma elevada requiere una ingeniería estructural rigurosa. Las extrusoras son increíblemente pesadas, a menudo pesan varias toneladas y generan importantes vibraciones dinámicas durante su funcionamiento. La capacidad de carga del suelo debe especificarse explícitamente para maquinaria industrial pesada. Además, debe planificar la logística vertical, garantizando que los montacargas o montacargas puedan transportar de manera segura las materias primas hacia arriba y las paletas terminadas hacia abajo.
