Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-09-28 Origen:Sitio
He caminado por plantas de fábrica donde una máquina recién entregada permanece inactiva simplemente porque un montacargas no puede llegar a la tolva. Comprar equipos industriales sin calcular el verdadero espacio operativo conduce constantemente a pesadillas en la instalación. Podrías medir la máquina y despejar un lugar en el suelo. Entonces, de repente, se da cuenta de que las puertas de mantenimiento no pueden abrirse. Una unidad de trituración de alta potencia es la columna vertebral robusta de la reducción de materiales moderna. Sin embargo, exige una planificación espacial cuidadosa y estratégica.
En esta guía completa, desglosaremos el espacio físico de la máquina en sí y el verdadero espacio operativo necesario para mantener su planta funcionando sin problemas. Desde transportadores y autorizaciones de mantenimiento hasta infraestructura eléctrica, conocerá los requisitos exactos de espacio de las instalaciones para evitar costosos errores de diseño.
Los equipos de operaciones a menudo cometen un error crítico al evaluar el diseño de una nueva instalación. Solo miran las dimensiones base en una hoja de especificaciones. Sin embargo, la huella real abarca toda la zona operativa necesaria para mantener el sistema funcionando de manera eficiente.
Además, análisis recientes de la industria destacan un cambio significativo en las tendencias de diseño de instalaciones. A medida que los costos de los inmuebles industriales se disparan a nivel mundial, los gerentes de planta se están alejando rápidamente de las megainstalaciones en expansión. El mercado está cambiando a favor de configuraciones modulares y altamente optimizadas. Esta evolución significa que los equipos modernos de reducción de tamaño deben ofrecer un mayor rendimiento en espacios mucho más reducidos. La ingeniería espacial precisa es hoy más crítica que nunca.
El tamaño físico del equipo depende directamente de la longitud del rotor y la capacidad del motor. Imagínese un chasis de acero estándar apoyado en el suelo. Para unidades industriales de mediana y gran escala, esta base suele variar desde dos metros por un metro y medio hasta enormes marcos de cuatro metros por tres metros.
Para proporcionar una línea de base objetiva más clara, considere estas dimensiones típicas basadas en los tamaños de rotor. Una máquina de uso medio suele ocupar una superficie de dos metros y medio por casi dos metros. Pasar a un modelo resistente lo lleva a aproximadamente tres metros por más de dos metros. Las configuraciones de servicio ultrapesado consumirán fácilmente grandes cantidades de espacio bruto. Tenga en cuenta que estas dimensiones sólo representan el chasis de acero desnudo. A medida que aumenta la longitud del rotor para acomodar materiales más anchos, el marco estructural y los sistemas de transmisión deben expandirse proporcionalmente.
El espacio de piso horizontal es simplemente una parte de la compleja ecuación. El espacio libre vertical es igualmente vital. La altura del techo dicta exactamente cómo se puede introducir el material en la máquina y cómo se ejecuta el mantenimiento intensivo.
Una unidad estándar de servicio pesado cuenta con una tolva de alimentación grande montada directamente encima de la cámara de corte. Dependiendo de la naturaleza agresiva del diseño, esta tolva puede extenderse varios metros por encima del suelo. Si su proceso depende de mecanismos de alimentación elevados, como pinzas mecánicas o transportadores inclinados, necesitará entre tres y cuatro metros adicionales de espacio libre vertical. Esto garantiza que el material caiga libremente sin causar obstrucciones peligrosas.
En consecuencia, los modelos de gran tamaño requieren puentes grúa o pórticos para las principales tareas de mantenimiento. Izar un rotor de acero sólido que pesa varias toneladas requiere un espacio de elevación vertical que excede con creces la altura de la propia máquina. Generalmente se recomienda una altura de techo generosa para evitar cuellos de botella en las rutinas de mantenimiento.
Comprender la anatomía interna del equipo es esencial para una planificación espacial precisa. Los componentes mecánicos internos específicos dictan la forma externa, las protuberancias y el tamaño general de la máquina.
El puerto de alimentación sirve como punto de entrada principal para todos los desechos no procesados. Si su instalación procesa artículos voluminosos como contenedores intermedios a granel, tuberías de plástico de gran diámetro o paletas de madera masivas, el equipo debe estar equipado con un puerto de alimentación de gran tamaño.
Específicamente, acomodar un puerto de alimentación más grande requiere una tolva más ancha y más alta para evitar que el material se forme puentes o rebote durante una operación agresiva. Esta tolva actúa como una zona de amortiguamiento vital. Retiene el material antes de empujarlo hacia el rotor de corte. Como resultado, una tolva de gran volumen aumenta significativamente la huella volumétrica general de la máquina. Requiere un soporte estructural más pesado y plataformas de acceso más amplias para que los operadores controlen el flujo.
A diferencia de las máquinas simples alimentadas por gravedad, los equipos de reducción modernos se basan en un potente empujador hidráulico interno para empujar materiales voluminosos contra el eje de corte giratorio.
Este ariete hidráulico opera sobre un eje horizontal. Para que el ariete se retraiga completamente y permita que los artículos grandes caigan sin problemas en la cámara de corte, el chasis de la máquina debe extenderse hacia atrás. La longitud de carrera del cilindro hidráulico se suma directamente a la longitud total de la unidad. Por ejemplo, una máquina diseñada para manipular un objeto ancho necesitará un ariete hidráulico con una longitud de carrera correspondiente, duplicando efectivamente la longitud de la sección de la cámara de alimentación.
Las aplicaciones industriales requieren un torque inmenso para descomponer materiales implacables. Esta potencia bruta es generada por grandes motores eléctricos, cajas de cambios de alta resistencia y acoplamientos hidráulicos.

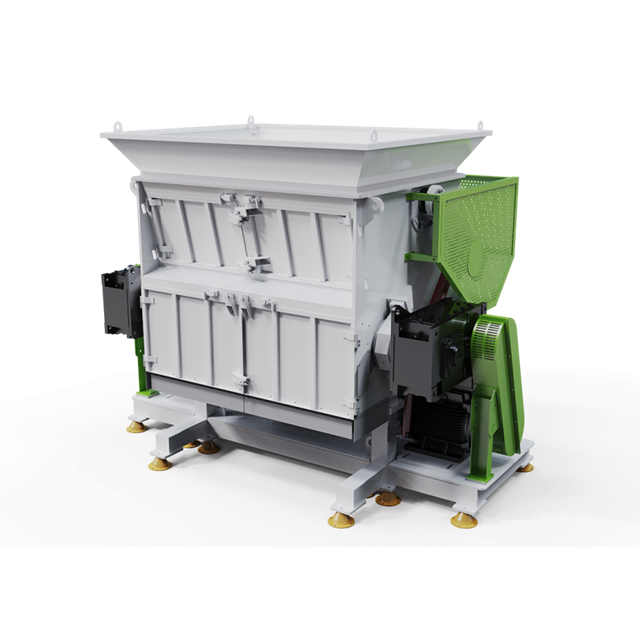

Al dimensionar una trituradora de un solo eje , los ingenieros deben tener en cuenta las protuberancias laterales. Los modelos de alto rendimiento diseñados para residuos multipropósito suelen presentar configuraciones de motor que van desde 37 kilovatios hasta 132 kilovatios. Estos enormes sistemas de propulsión, junto con las cajas reductoras que los acompañan, suelen montarse en el lateral o en la parte trasera del chasis. No mapear esta protuberancia lateral podría resultar en un sistema de transmisión que obstruya los pasillos de montacargas o interfiera peligrosamente con las líneas de procesamiento adyacentes.

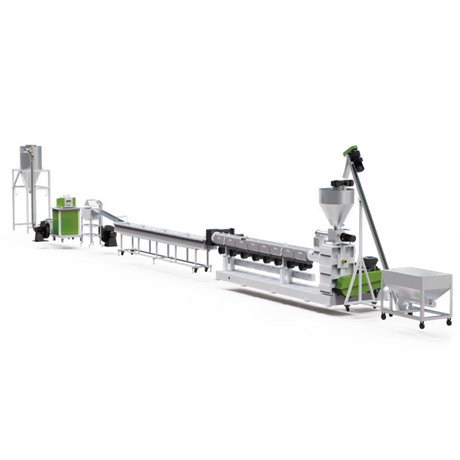

Además, una trituradora de reciclaje rara vez se utiliza como unidad independiente. Sirve como etapa de reducción primaria de una línea integral de procesamiento de materiales. El equipo auxiliar necesario para respaldar la operación a menudo consume mucho más espacio que la propia unidad de corte.
El material debe transportarse de manera eficiente a la tolva y retirarse inmediatamente después de la reducción de tamaño. Las cintas transportadoras son la solución industrial más común, pero exigen un espacio lineal importante.
Debido a que los transportadores solo pueden operar en ángulos de inclinación específicos para evitar el retroceso del material, alcanzar una tolva alta requiere un transportador que se estire significativamente. De manera similar, el transportador de descarga instalado debajo del chasis necesita una longitud suficiente para elevar el material procesado a contenedores de recolección, empacadoras o equipos de procesamiento secundario.
Las máquinas industriales de alta resistencia no pueden simplemente enchufarse a enchufes de pared estándar. Están gobernados por grandes y complejos gabinetes de Controladores Lógicos Programables.
Debido a las intensas vibraciones y al posible polvo generado por el proceso, estos paneles eléctricos altamente sensibles nunca deben montarse directamente en la máquina. Requieren un espacio dedicado en la pared o el piso en una zona cercana, segura y libre de polvo. Las instalaciones deben asignar un área despejada y seca con amplio espacio libre frente a los paneles para cumplir estrictamente con los códigos de seguridad eléctrica.
Si su flujo de desechos incluye contaminantes metálicos ocultos, necesitará un separador magnético sobre banda suspendido directamente sobre el transportador de descarga. Esta configuración requiere soportes estructurales pesados y un espacio vertical específico para funcionar correctamente.
El procesamiento de materiales secos genera polvo peligroso y combustible. Los extractores de polvo ciclónicos y los sistemas de filtración de aire son absolutamente necesarios para mantener un entorno de trabajo seguro. Estas unidades de filtración son voluminosas y normalmente requieren su propio espacio dedicado. A menudo están ubicados fuera de la sala de procesamiento principal o escondidos en un rincón de gran espacio libre con conductos complejos que conducen de regreso a la máquina.
Una instalación abarrotada puede parecer muy eficiente en un plano, pero en realidad provocará graves retrasos operativos. Los gerentes de planta deben diseñar planes de distribución que prioricen la seguridad y las zonas generosas de mantenimiento.
El mantenimiento de rutina implica abrir el soporte de la criba para eliminar atascos difíciles, cambiar las cribas de tamaño y rotar o reemplazar las cuchillas de corte.
Imagine a un técnico tratando de sacar una pesada pantalla de acero atascada mientras la presiona torpemente contra una pared de concreto. No sólo es frustrante; es un grave peligro para la seguridad. Los técnicos necesitan espacio físico adecuado para maniobrar con seguridad. Las puertas de acceso de la máquina se abren hacia afuera, lo que requiere un espacio libre sin obstáculos. Los operadores deben utilizar llaves dinamométricas largas, herramientas neumáticas y equipos de elevación portátiles. Una regla general estricta es mantener una distancia mínima de uno a un metro y medio en todos los lados útiles de la maquinaria.
El material no se mueve solo. Se requieren constantemente montacargas, cargadores frontales o vehículos guiados automáticamente para descargar los desechos no procesados en el sistema de alimentación y retirar los contenedores llenos de productos triturados.
Los planificadores de instalaciones deben calcular meticulosamente el radio de giro de sus vehículos de manipulación de materiales específicos. Un montacargas industrial estándar requiere un ancho de pasillo mínimo de varios metros para maniobrar, levantar e inclinar de forma segura sin chocar con la tolva, los transportadores auxiliares o el personal que pasa.
Los entornos industriales deben cumplir con estrictas normas de seguridad laboral. El diseño de sus instalaciones debe incluir pasillos peatonales claramente marcados y sin obstrucciones encaminados de manera segura alrededor de la maquinaria pesada.
Los trabajadores deben poder acceder rápidamente a los botones de parada de emergencia. Debe haber rutas de salida claras en caso de incendio o falla mecánica. Colocar el equipo demasiado cerca de una pared estructural viola estos protocolos de seguridad y crea puntos peligrosos para los operadores que caminan por el piso.
Al evaluar el espacio disponible, los compradores frecuentemente se encuentran comparando modelos de un solo rotor con alternativas de doble rotor. La elección entre los dos impacta fundamentalmente tanto en la huella física como en la complejidad de la línea de procesamiento posterior.
Para aclarar las diferencias espaciales, veamos una comparación directa de cómo estas dos tecnologías distintas impactan el diseño de sus instalaciones.
| Característica | Configuración de eje simple | Configuración de eje doble |
|---|---|---|
| Huella básica | Moderado a grande (requiere un chasis más largo para el ariete hidráulico) | Moderado (normalmente alimentado por gravedad, chasis más corto) |
| Tamaño de partículas | Tamaño preciso a través de la pantalla inferior interna | Sólo reducción primaria aproximada; sin pantalla interna |
| Espacio aguas abajo | A menudo elimina la necesidad de granuladores secundarios. | Requiere granuladores secundarios para un tamaño preciso y duplicar la longitud de la línea |
| Mejor aplicación | Plásticos, madera, papel, grumos, purgas. | Neumáticos, chatarra y residuos municipales voluminosos y masivos |
A diferencia de los diseños de doble rotor, las máquinas de un solo rotor están equipadas con una criba de tamaño incorporada ubicada debajo de la cámara de corte. Esto asegura que el material descargado se reduzca a un tamaño uniforme y predefinido. Debido a que el tamaño se controla con precisión en un solo paso, las instalaciones a menudo pueden eliminar la necesidad de un granulador secundario. Quitar una máquina secundaria completa de la línea de procesamiento ahorra enormes cantidades de espacio, longitud del transportador e infraestructura eléctrica.
Sin embargo, la ventaja espacial sólo es válida si realmente se adapta a su material. Las unidades de un solo rotor destacan por el tamaño uniforme de plásticos duros, madera, papel y textiles.
Las trituradoras de doble rotor carecen de criba calibradora y están diseñadas explícitamente para la reducción primaria del volumen de artículos muy voluminosos y resistentes. Si necesita un tamaño de partícula pequeño específico para plásticos, elegir un diseño de doble rotor significa que debe asignar espacio adicional aguas abajo para un granulador secundario. En última instancia, esto aumenta su huella total.
Más allá del acero físico, el latido eléctrico de su sistema exige su propio espacio. Alinear estas especificaciones técnicas con la capacidad física y eléctrica de sus instalaciones es un paso fundamental para evitar costosos retrasos en la instalación.
Los equipos de reducción de tamaño industrial requieren una cantidad sustancial de energía eléctrica, lo que a su vez requiere un espacio de infraestructura dedicado. Los motores más grandes requieren cableado más grueso, disyuntores más grandes y, a veces, transformadores reductores dedicados.
El espacio eléctrico es un componente de la huella operativa que con frecuencia se pasa por alto. Los motores de alta capacidad generan mucho calor y requieren gabinetes de control robustos. Estos paneles deben instalarse en una pared cercana o en un soporte de piso exclusivo en una zona con clima controlado. Los códigos eléctricos locales suelen exigir un espacio mínimo estricto frente a cualquier panel eléctrico de alto voltaje para garantizar el acceso seguro del personal de mantenimiento.
La relación mecánica entre la velocidad del rotor y el par también influye en el diseño de sus instalaciones, específicamente en lo que respecta a las áreas de preparación de materiales. Los equipos de servicio pesado funcionan según un principio de baja velocidad y alto torque. Esto le permite procesar materiales resistentes y voluminosos sin detenerse.
¿Cómo afecta esto al espacio? Las máquinas con relaciones optimizadas entre par y velocidad procesan materiales de forma más consistente. Esto reduce drásticamente la necesidad de grandes áreas de almacenamiento intermedio para residuos no procesados. Si una máquina se atasca con frecuencia debido a un torque inadecuado, el material sin procesar se acumulará rápidamente en el piso de la instalación y consumirá valiosos metros cuadrados. Al seleccionar una máquina con las especificaciones de torque adecuadas, se garantiza un flujo constante de material desde el área de preparación, a través de la cámara de corte y hacia afuera a través del transportador de descarga.
El diseño físico de su sistema de reducción de tamaño variará significativamente según el tipo exacto de material que esté procesando. Los diferentes materiales requieren mecanismos de alimentación y protocolos de seguridad personalizados de forma única.
El procesamiento de plásticos gruesos y pesados, como tuberías, bloques de polipropileno o purgas de moldeo por inyección, requiere una configuración muy robusta. Al configurar una máquina trituradora de plástico para estos materiales densos, la consideración espacial principal es el mecanismo de carga. Las purgas pesadas no se pueden cargar manualmente. Requieren volquetes automáticos, puentes grúa de alta resistencia o carretillas elevadoras grandes.
Para maximizar el espacio, los administradores de instalaciones deben diseñar un flujo lineal. El carril de aproximación del montacargas debe estar claramente marcado, lo que permite que el vehículo avance directamente hasta la tolva, descargue los plásticos pesados y retroceda sin necesidad de un amplio radio de giro. Además, debido a que los plásticos duros pueden fracturarse violentamente, es esencial instalar pantallas de seguridad reforzadas o protectores de policarbonato alrededor de la tolva. Esto puede agregar unos cuantos centímetros al espacio operativo.
Los residuos de madera presentan un desafío espacial único debido a sus dimensiones incómodas y rígidas. Para introducir artículos largos en una cámara de corte a menudo se requiere una tolva alargada personalizada.
Si la altura de su techo es limitada, una tolva estándar alimentada por gravedad podría no ser factible, ya que las paletas podrían sobresalir de la parte superior y representar un grave peligro para la seguridad. En entornos con espacio limitado, se puede utilizar un sistema de alimentación horizontal o un transportador inclinado con un mecanismo de agarre especializado. Si bien esto requiere más espacio de piso lineal, reduce drásticamente el espacio vertical necesario. Además, su diseño debe incluir espacio dedicado para un sistema de extracción de polvo ciclónico para cumplir con las normas de seguridad contra incendios.
Los flujos de residuos comerciales e industriales son muy variables. A menudo contienen una mezcla caótica de textiles, embalajes, metales ligeros y plásticos. Diseñar un diseño para una aplicación multipropósito requiere la máxima flexibilidad.
Para este tipo de residuos, el sistema de salida ocupa tanto espacio como el de entrada. Debido a que estos desechos a menudo contienen contaminantes metálicos ocultos, el transportador de descarga debe ser lo suficientemente largo para acomodar un separador magnético sobre banda. También debe dejar espacio para contenedores de recogida debajo del imán para recoger los metales ferrosos extraídos. Para optimizar un espacio reducido, considere utilizar una configuración de transportador en forma de Z o L. Esto puede encaminar el material triturado alrededor de pilares estructurales o hacia habitaciones adyacentes sin requerir una línea recta masiva e ininterrumpida.
Realizar una inversión de capital en equipos de reciclaje industrial requiere un enfoque sistemático y analítico. La compra de una máquina demasiado pequeña creará cuellos de botella operativos. Comprar uno que sea demasiado grande desperdiciará valioso espacio y capital.
Antes de revisar los folletos de equipos, realice una auditoría espacial integral de sus instalaciones. Esto va mucho más allá de simplemente medir los metros cuadrados del área de instalación prevista.
Debes tener en cuenta todo el recorrido logístico. Mida el ancho y la altura de las puertas del muelle de carga para asegurarse de que la máquina pueda ingresar físicamente al edificio en el momento de la entrega. Identifique la ubicación de los pilares de soporte estructural, los conductos de aire bajos y las líneas de servicios públicos existentes. Recuerde tener en cuenta el espacio dinámico. Esto incluye el radio de giro de sus vehículos de manipulación de materiales, el arco oscilante de las puertas de mantenimiento y los pasillos peatonales requeridos.
El tamaño físico de la máquina es directamente proporcional a su capacidad de procesamiento. Debe equilibrar cuidadosamente el rendimiento requerido con sus estrictas limitaciones espaciales.
Si necesita un alto rendimiento pero tiene un espacio limitado, es posible que deba optar por una máquina con un diseño de rotor más agresivo y un motor de mayor potencia, en lugar de simplemente elegir una máquina con una cámara de corte física más grande. Alternativamente, si sus instalaciones tienen grandes limitaciones de espacio, es posible que necesite implementar un modelo operativo de dos turnos utilizando una máquina más pequeña y compacta. Esto suele ser mejor que intentar procesar todo el material en un solo turno con una unidad enorme que abarrota el piso.
Nunca finalice una compra basándose únicamente en las dimensiones estáticas enumeradas en una hoja de especificaciones. Los fabricantes de equipos industriales de renombre emplean ingenieros de aplicaciones que se especializan en la integración de instalaciones.
Una vez que tenga sus requisitos de rendimiento y auditoría espacial, solicite planos de diseño al fabricante. Estos modelos digitales le permiten visualizar la máquina, los transportadores de alimentación, los sistemas de descarga y las zonas de mantenimiento dentro de las dimensiones exactas de sus instalaciones. Este proceso de consulta a menudo revela conflictos espaciales ocultos antes de cortar una sola pieza de acero.
Comprar equipos de reducción de materiales de alta resistencia es una inversión en un sistema integral, no solo la compra de una máquina independiente. Calcular el espacio para transportadores, paneles eléctricos, zonas de mantenimiento y pasillos de seguridad es tan vital como acomodar la huella base.
Calcule siempre su área operativa total con mucho cuidado, teniendo en cuenta tanto el espacio del piso horizontal como el espacio libre del techo vertical. Una planificación adecuada garantiza no sólo una instalación sin problemas, sino también décadas de operaciones altamente eficientes y completamente seguras. Si está listo para optimizar el diseño de sus instalaciones y seleccionar la máquina perfecta para sus limitaciones espaciales específicas, explore las soluciones avanzadas y altamente adaptables de reducción de tamaño disponibles en Jwell Recycling. Su equipo de ingeniería puede ayudarle a lograr el tamaño exacto y el rendimiento necesarios para elevar la eficiencia de su planta.
Sí, es físicamente posible instalar estas máquinas al aire libre, pero requiere una planificación medioambiental exhaustiva. El equipo debe alojarse dentro de un recinto resistente a la intemperie o debajo de un dosel resistente para proteger el motor y los sistemas hidráulicos de la lluvia y la nieve. Además, los armarios de control eléctrico deben estar especialmente sellados para evitar la entrada de humedad. La planificación del espacio para una instalación exterior también debe tener en cuenta sistemas de drenaje adecuados y zonas de mantenimiento preventivo contra la oxidación.
El espacio vertical depende en gran medida de su método de alimentación específico. Normalmente, se necesitan al menos dos o tres metros de espacio libre por encima del borde superior de la tolva. Si está utilizando un transportador de alimentación inclinado, necesita espacio para la polea del cabezal del transportador y la trayectoria de caída del material. Si está utilizando un montacargas o un cargador frontal, el techo debe ser lo suficientemente alto como para permitir que el mástil del vehículo se extienda completamente e incline de manera segura el contenedor de recolección sin golpear las luces del techo ni los rociadores contra incendios.
Absolutamente. Los equipos industriales de alta resistencia generan importantes energía cinética y vibración durante la reducción de materiales densos. Deben anclarse permanentemente a una base de hormigón armado mediante pernos de anclaje mecánicos o químicos de alta resistencia. La plataforma de concreto debe cumplir con los requisitos de presión específicos dictados por el fabricante. Debido a que la máquina debe estar firmemente atornillada, el espacio que elijas es un compromiso permanente. No se puede cambiar fácilmente más adelante para adaptarse a los cambios en la distribución de las instalaciones.
Si bien ambos reducen el tamaño del material, sus huellas espaciales difieren significativamente debido a sus diseños mecánicos. Los granuladores son generalmente más altos y compactos horizontalmente, ya que dependen de la alimentación por gravedad y de rotores de alta velocidad para procesar piezas más pequeñas. Las máquinas de reducción primaria tienen una huella horizontal mucho mayor. Esto se debe principalmente al empujador hidráulico interno que fuerza el material voluminoso contra el rotor de baja velocidad, lo que requiere un chasis de máquina más largo y una abertura de alimentación más amplia.
La reducción de tamaño industrial es inherentemente ruidosa y a menudo excede los niveles seguros de decibelios dependiendo de la densidad del material. En espacios reducidos, el ruido resuena agresivamente en las paredes, amplificando el peligro acústico. Si tu instalación es pequeña, debes asignar espacio físico para la mitigación del ruido. Esto puede implicar la instalación de recintos acústicos insonorizados directamente alrededor de la máquina o la construcción de pesadas paredes de barrera acústica entre la zona de procesamiento y el resto de la fábrica. Estas barreras requieren espacio de piso adicional y deben tenerse en cuenta en su diseño inicial.
El ancho mínimo del pasillo depende completamente de su equipo de manipulación de materiales. Para una carretilla elevadora industrial estándar que transporta contenedores grandes, normalmente se necesita un ancho de pasillo de al menos tres o cuatro metros. Esto permite al operador avanzar, levantar el contenedor a la altura de la tolva, descargar el material y retroceder de forma segura. Si sus instalaciones utilizan vehículos guiados automáticamente o cargadores frontales especializados, debe consultar las especificaciones del radio de giro de esos vehículos exactos y agregar un margen de seguridad adicional de al menos un metro.
El tipo de material cambia drásticamente la forma en que se utiliza el espacio. Los materiales rígidos y voluminosos, como tubos de plástico o paletas de madera, requieren transportadores de alimentación más largos y tolvas más anchas para evitar atascos, lo que amplía la huella horizontal. Por el contrario, el procesamiento de materiales flexibles como películas o textiles puede requerir mecanismos de alimentación forzada especializados y amplios sistemas de recolección de polvo posteriores, lo que aumenta la huella vertical y auxiliar. Comprender el comportamiento material específico es el primer paso para una ingeniería espacial precisa.
